Como é que o teste de vibração ajuda?
Os ensaios de vibração são realizados através da replicação de condições (sob um ambiente de ensaio) que um produto, máquina ou estrutura pode passar ou ver durante a sua vida útil.Incluindo condições durante o trânsito e operaçõesPor conseguinte, os testes de vibração prevêem problemas de desempenho e falhas potenciais antes mesmo de começarem ou ocorrerem.
Além disso, nas indústrias de produção intensiva como petróleo e gás, geração de energia, metais e mineração, etc.,falha ou tempo de inatividade de qualquer máquina ou dispositivo leva a perda de eficiência e custos de produção mais elevados e um ambiente de trabalho inseguro tambémPor conseguinte, estas indústrias necessitam de testes de vibração contínuos e regulares.
5~2000hz Sistema de vibração eletrodinâmica de frequência para aparelhos elétricos Teste de laboratório
Faça o download do documento para armazenamento -- clique aqui ----→Equipamento de ensaio de vibração ES-10.pdf
Para DO-160 Eletrodomésticos Eletrodinâmicos Tester Tipo Vibração Prepare-se para abaixo e enviar o seu pedido, vamos ajudar a recomendar o modelo adequado
Descrição do espécime
Massa de ensaio da amostra
Dimensões da amostra
Perfil de ensaio, se disponível
Aceleração máxima do ensaio
Ensaio na direção X, Y, Z ou apenas na direção Z
Especificação do modelo em exibição
| Especificação do sistema | |||
| Modelo do sistema: | ES-10 | ||
| Faixa de frequência: | 3~3500 | ||
| Força nominal | Sinus N | 10000 | |
| N aleatório | 20000 | ||
| Choque N | 20000 | ||
| Máximo ac. | Sinus (m/s2) | 1000 | |
| Caso (m/s2 rms) | 1000 | ||
| Choque ((m/s2) | 2000 | ||
| Máximo Vel. | Sinus (m/s2) | 1.8 | |
| Choque ((m/s2) | 1.8 | ||
| Dispêndio máximo. | Viagem máxima mm (p-p) |
51 | |
| Empilhadeira móvel | 12 kg | ||
| Dimensão da bobina móvel | Diâmetro 240 mm | ||
| Carga máxima: | 270 kg | ||
Outras selecções disponíveis de agitadores de vibração
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Exemplo de vibração para ensaio aleatório
5~2000hz Sistema de vibração eletrodinâmica de frequência Características:
1Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
2- Circuito bi-magnético, vazamento de fluxo magnético baixo, estrutura compacta e racional.
3. Rocker Rod rolos de rolamentos retos e orientados para a importação corpo composto orientação de rigidez, capacidade de carga excêntrica.
4- Trunnion isolamento fundação dedicada ao uso de hormônios, a instalação de conveniência móvel.
5A tecnologia avançada move-se ao redor do sistema para garantir que o círculo dinâmico de alta confiabilidade.
6- Novos canais de design e melhorar o efeito de arrefecimento.
7. rigidez estática, rigidez dinâmica do pequeno balão de rolamento, aumentando a capacidade da mesa de vibração, melhorar o desempenho de baixa frequência.
Parâmetros técnicos da tabela de vibrações horizontais (ensaios no eixo X, Y)

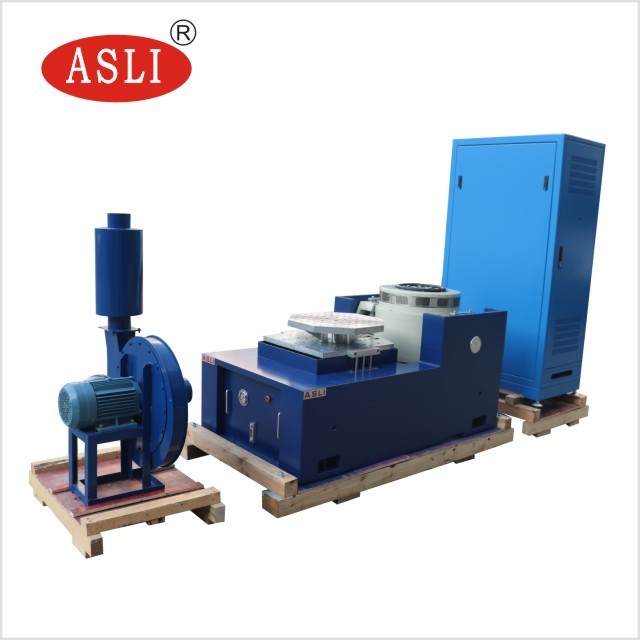

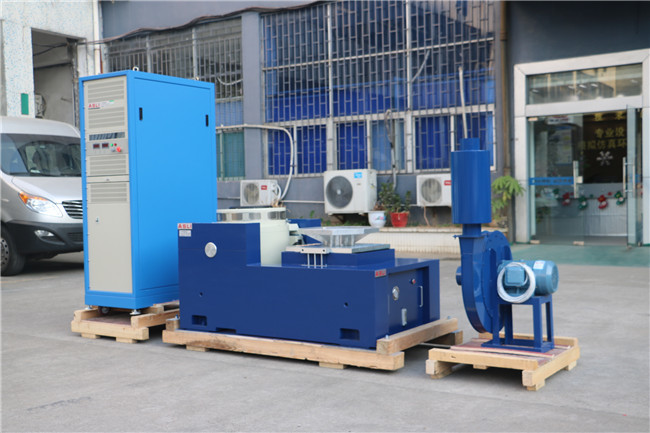

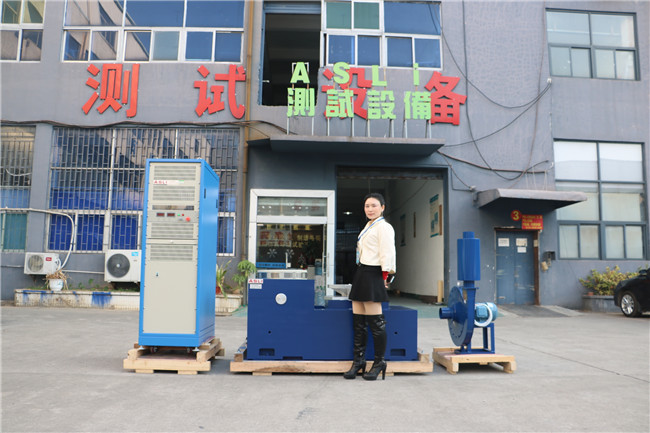

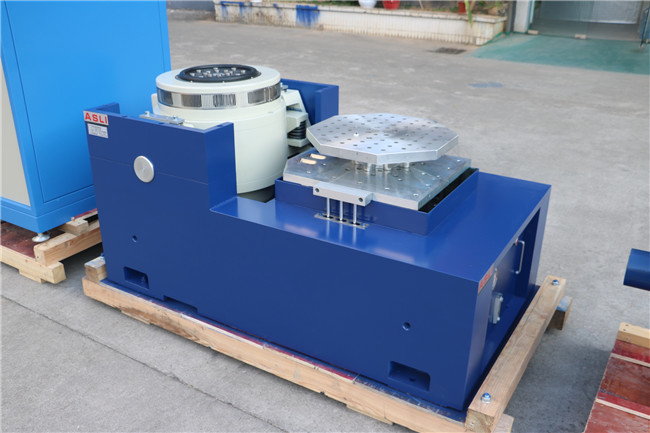

Fotos para referência:

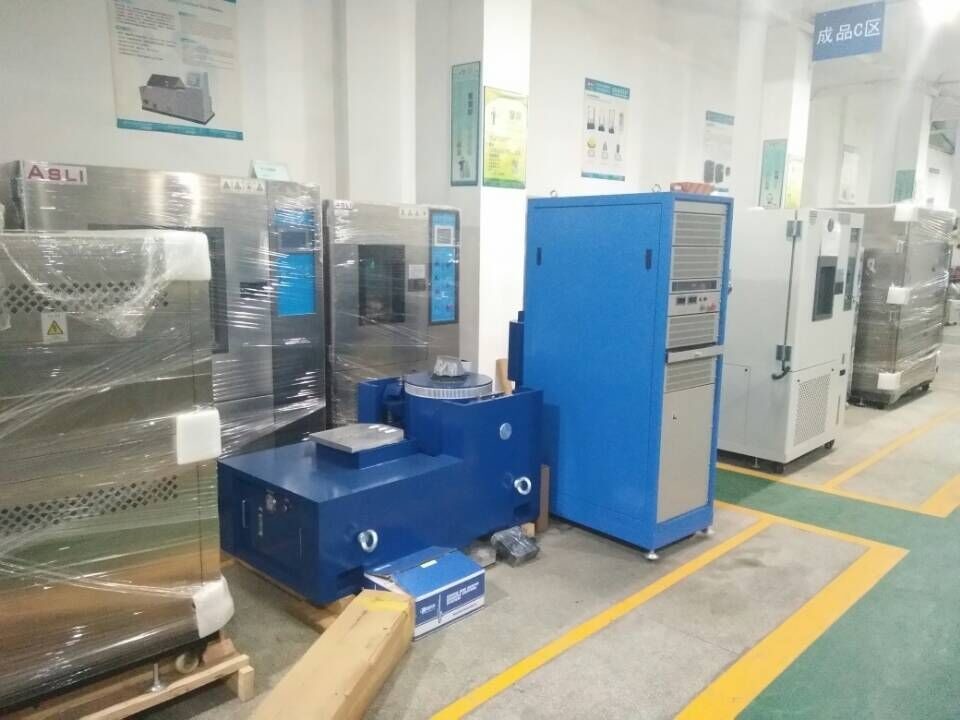

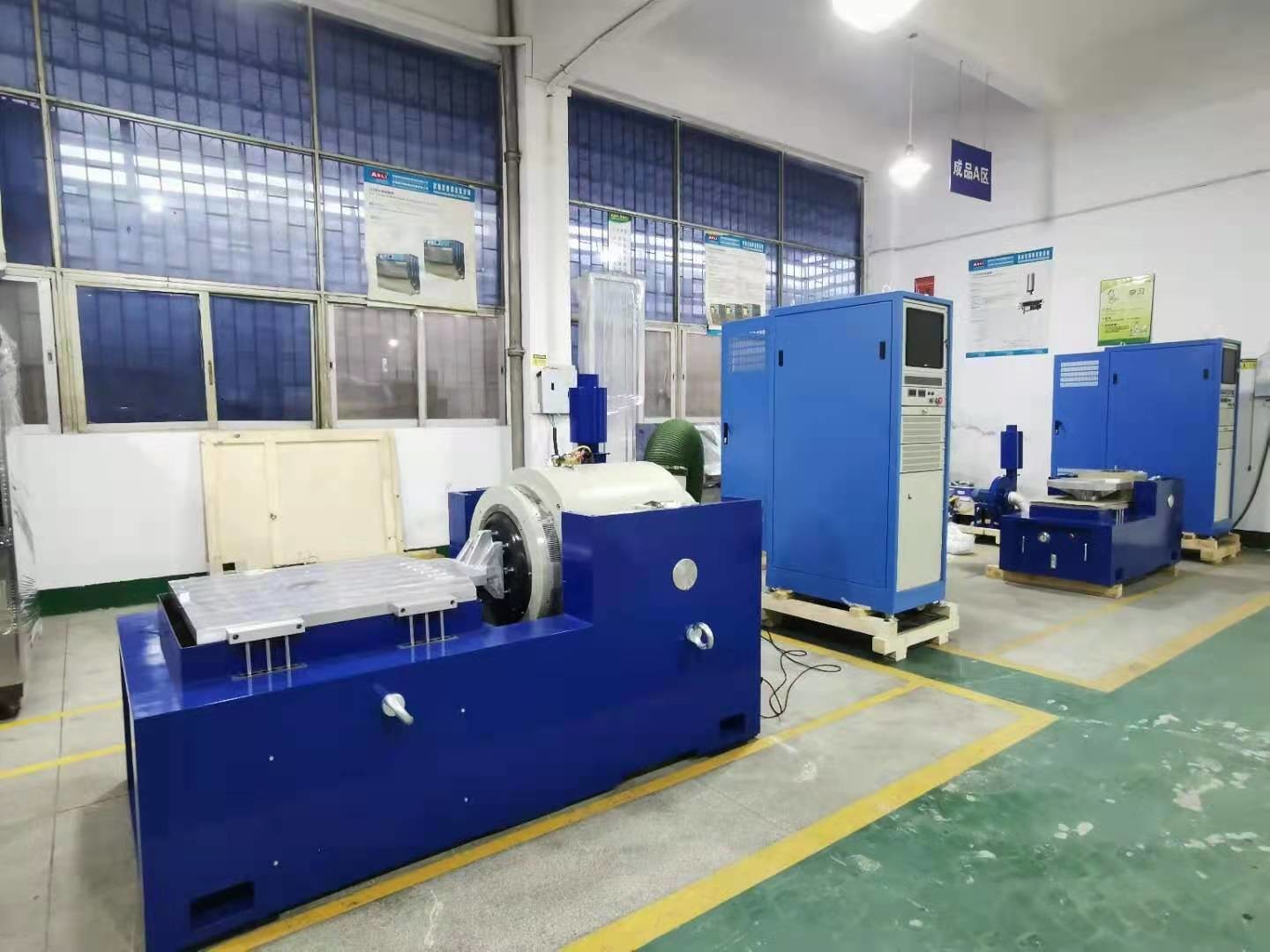

Mais referências:
Detalhes da embalagem:
Se você tem alguma dúvida ou necessidades sobre 5~2000hz Frequência Electrodynamic Vibration Shaker System para Eletrodomésticos Laboratório de Teste, Welcome para entrar em contato conosco!
