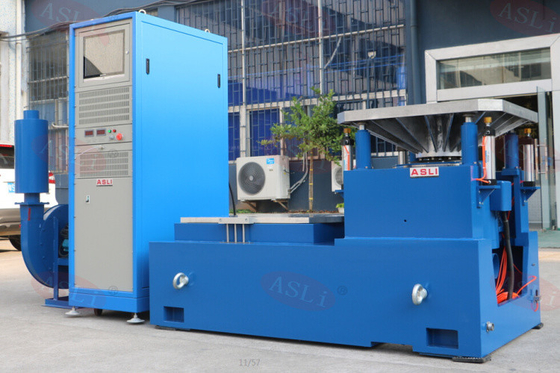

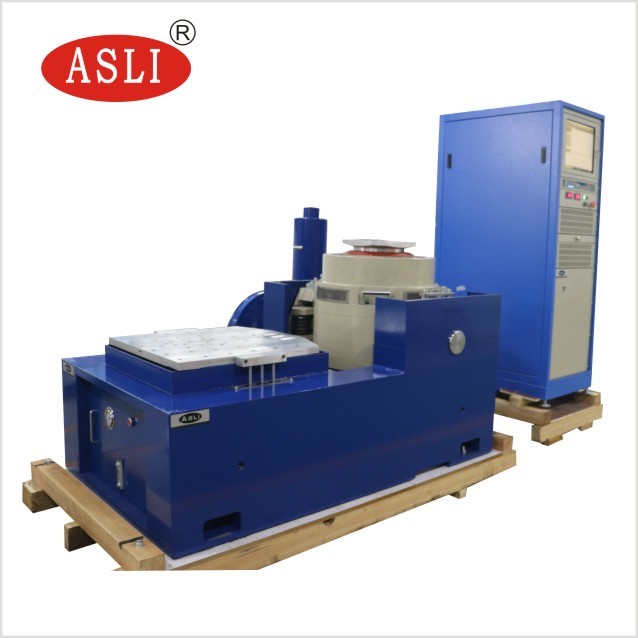

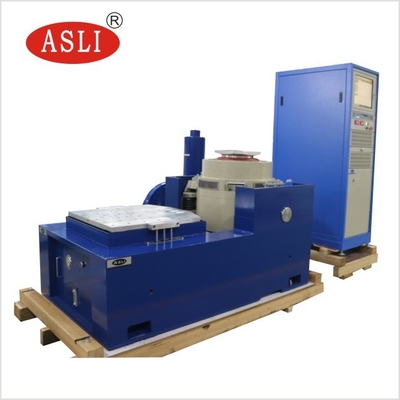

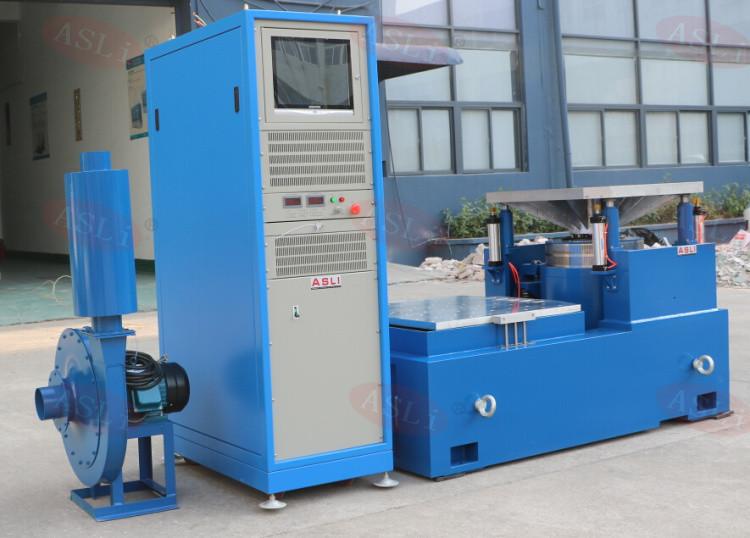

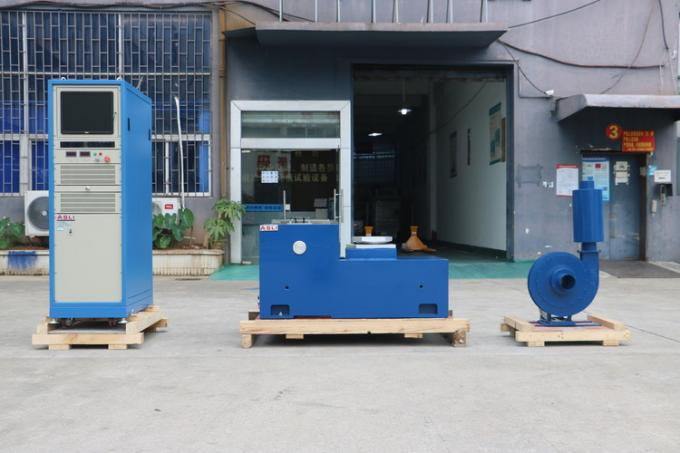

Dispositivo eletrodinâmico dos testes de vibração para produtos eletrônicos
Product Details
| Freqüência: | 5Hz~3500Hz | Uso: | Ensaios de vibração de simulação |
|---|---|---|---|
| Direção de vibração: | x y z | Máx. Velocidade: | 1,6m/s |
| bobina movente: | 6,5kg | Aplicativo: | Produtos eletrónicos |
| Destacar |
dispositivo dos testes de vibração 3500Hz,dispositivo dos testes de vibração 1.6m/s,Testes de vibração eletrodinâmicos do seno |
||
Product Description
No ensaio de vibração, é geralmente exigido que um sinal aleatório contenha valores de pico de três vezes o valor RMS.A força produzida por um excitador é limitada principalmente pelo efeito de aquecimento da corrente , o valor RMS enquanto a classificação do amplificador de potência é influenciada pelos valores de pico.
A máquina de teste de vibração eletromagnética é dedicada à alta qualidade, alto desempenho, alta confiabilidade, precisão, precisão e operação conveniente.Trata-se de uma plataforma de ensaio que cumpre uma ampla gama de especificações de ensaio, incluindo IEC, MIL-STD, JIS, ASTM e outros.
Descarregar o documento para armazenamento
- Sistema de suspensão flexível e guia em linha recta ̇ forte capacidade de suporte, bom desempenho de orientação e alta estabilidade.
- A rigidez estática do airbag de carga central é grande, a rigidez dinâmica é pequena, a capacidade de suporte é forte e o desempenho dinâmico é excelente.
- Diagnóstico e protecção da cadeia de auto-exame rápidos
- O dispositivo de isolamento e amortecimento do airbag elimina a necessidade de uma fundação especial, reproduz perfeitamente a onda de vibração e reduz a transmissão de vibração.
- Fornece diferentes plataformas de expansão horizontais e verticais para várias aplicações.
- Compatível com todos os tipos de controladores de vibração ¢ operação simples.
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | Empilhadeira de movimento (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ 150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
As pinças VT verticais e especificadas são calculadas com precisão e elaboradas para garantir ao cliente o melhor desempenho.
- Dentro de um banco de carga pequeno, aceleração e frequência de trabalho mais elevados são realizados, melhorando a capacidade de carga e o desempenho de todo o banco de máquinas.

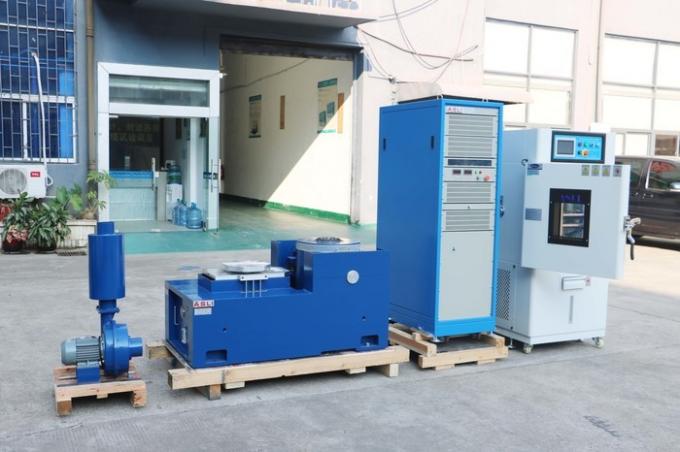

- O banco horizontal e o banco de vibração são um tipo integrado, com uma estrutura perfeita e instalação e ajuste convenientes.
- Trilha de pressão estática, em forma de V, com capacidade de resistência à inclinação e à carga de desvio.
- Bomba de óleo incorporada ̇ boa estrutura e fácil utilização.
Por favor, não hesite em enviar sua consulta sobre o dispositivo de teste de vibração eletrodinâmica para produtos eletrônicos.
