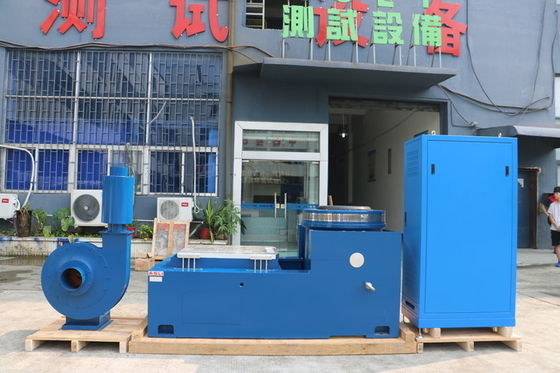

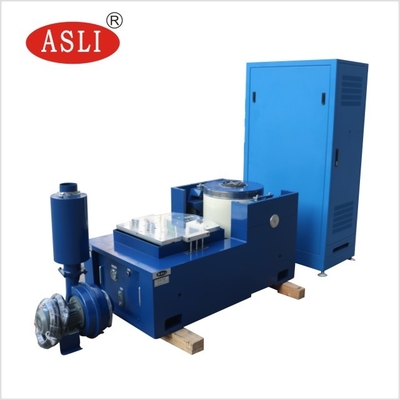

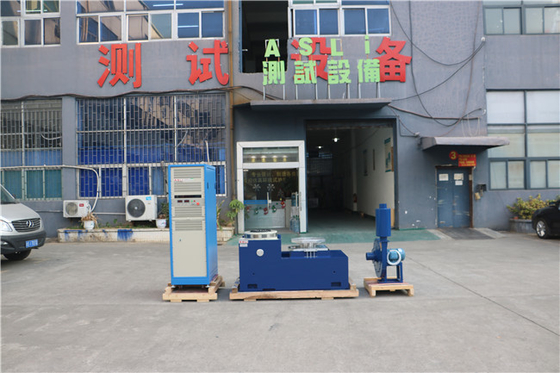

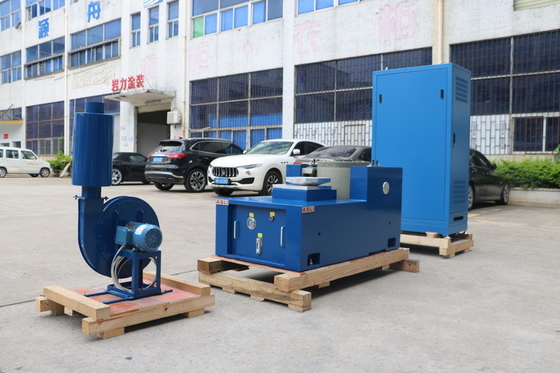

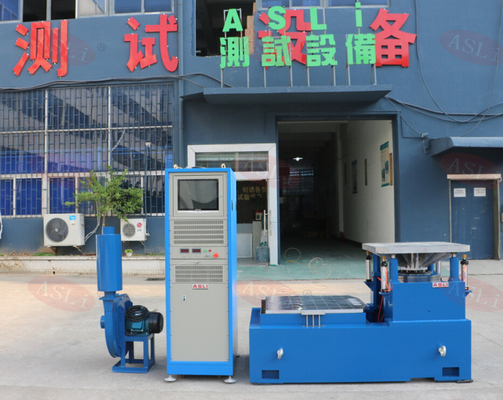

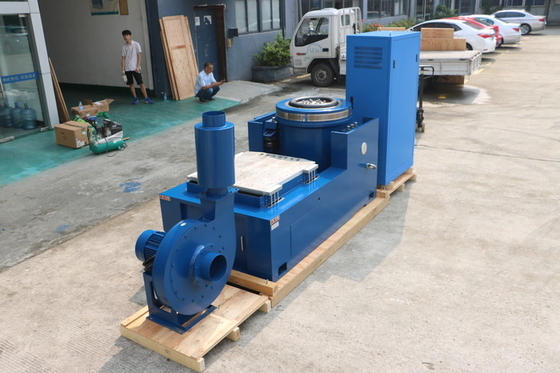

Vibrador eletrodinâmico Shaker Table da grande força de 3 linhas centrais para o teste de vibração sinusoidal
Product Details
| força seno: | 60000N | Velocidade: | 1,8m/s |
|---|---|---|---|
| Deslocamento: | 51mm | Freqüência: | 3 ~ 3500Hz |
| Carregando: | 250KG | Aceleração: | 100g |
| armadura: | 230mm | Direção de vibração: | 3 eixo |
| Aplicativo: | Aeroespacial | Função: | Seno e aleatório |
| Destacar |
MIL-STD Shaker Table,1.8m/s velocidade Shaker Table,vibração Shaker Table de 230mm |
||
Product Description
Download: Máquina de Teste de Vibração e Temperatura THV-Volume (PDF)
A Mesa Vibratória Eletrodinâmica de Grande Força de 3 Eixos é projetada para testes de vibração senoidal e é capaz de atender aos seguintes padrões de teste: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, NASA, GB, GJB, JIS, BS e outros.
A Máquina de Teste de Vibração de Alta Frequência / Sistema de Agitador Vertical, projetada para os padrões de teste IEC, ISTA e MIL-STD, adota tecnologias modernas avançadas, incluindo estrutura de circuito duplo magnético, círculos de ação de esqueleto autogerados, suporte aéreo, rolamentos de rolos e guia linear, e isolamento de munhão. Ela pode realizar testes de vibração senoidal nos três eixos X, Y e Z, testes de vibração aleatória de banda larga, bem como testes clássicos de pulso (meia-onda senoidal) e de resposta a choques.
É amplamente utilizada em defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos, eletrodomésticos e outros campos.
| Modelo do Sistema | ES-60 |
|---|---|
| Faixa de Frequência (Hz) | 3 ~ 3500 |
| Força Nominal — Senoidal (N) | 60000 |
| Força Nominal — Aleatória (N) | 60000 |
| Força Nominal — Choque (N) | 120000 |
| Aceleração Máxima — Senoidal (m/s²) | 1000 |
| Aceleração Máxima — Aleatória (m/s² rms) | 1000 |
| Aceleração Máxima — Choque (m/s²) | 2000 |
| Velocidade Máxima — Senoidal (m/s) | 1.8 |
| Velocidade Máxima — Choque (m/s) | 1.8 |
| Deslocamento Máximo / Curso (mm p-p) | 51 |
| Massa da Bobina Móvel (kg) | 60 |
| Dimensão da Bobina Móvel | Diâmetro 40 mm |
| Tamanho da Mesa Vertical | Personalizado — selecionado de acordo com os requisitos do teste |
| Tamanho da Mesa Horizontal | Personalizado — selecionado de acordo com os requisitos do teste |
| Carga Máxima (kg) | 800 |
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máxima (kg) | Bobina Móvel (kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
- Esqueleto de círculo dinâmico bem projetado, com maior frequência de ressonância axial.
- Design de dois circuitos magnéticos com baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
- Rolamentos de rolos de haste basculante, rigidez do corpo composto reta e orientada para importação, com capacidade de carga excêntrica.
- Fundação de isolamento de munhão dedicada ao uso de hormônio, com instalação móvel conveniente.
- Sistema de movimento de tecnologia avançada garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- A rigidez estática e a rigidez dinâmica do pequeno balão de rolamento aumentam a capacidade de carga do rolamento da mesa vibratória e melhoram o desempenho de baixa frequência.
Se você precisar de mais informações sobre a Mesa Vibratória Eletrodinâmica de Grande Força de 3 Eixos para Teste de Vibração Senoidal, não hesite em enviar sua consulta.
