Principais características

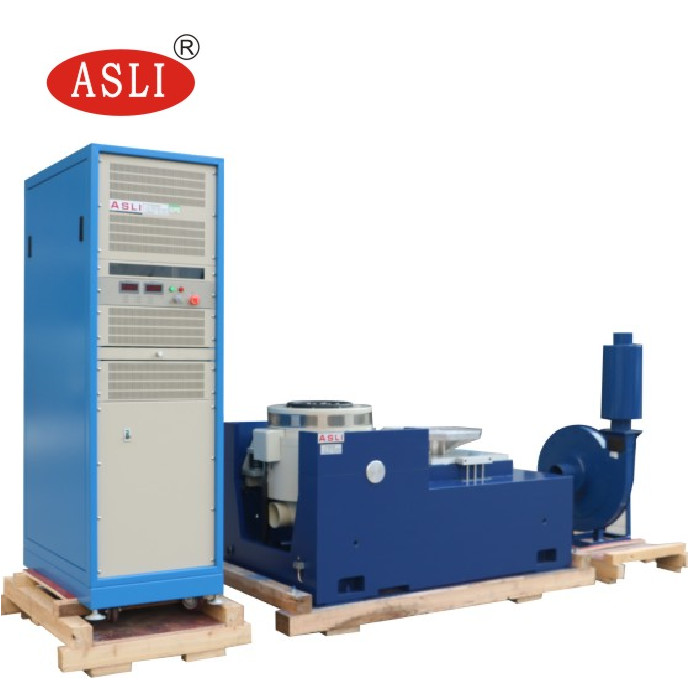

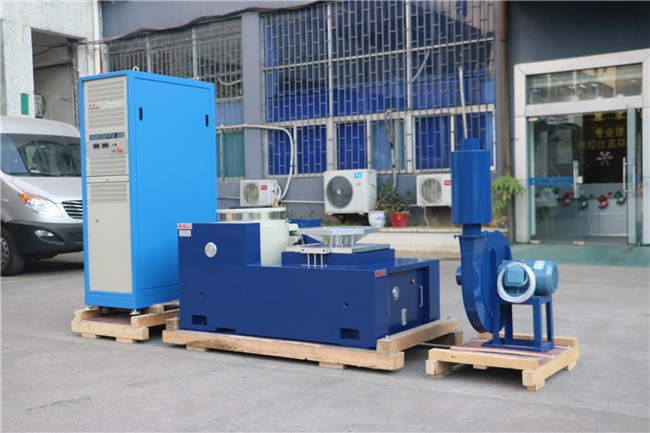

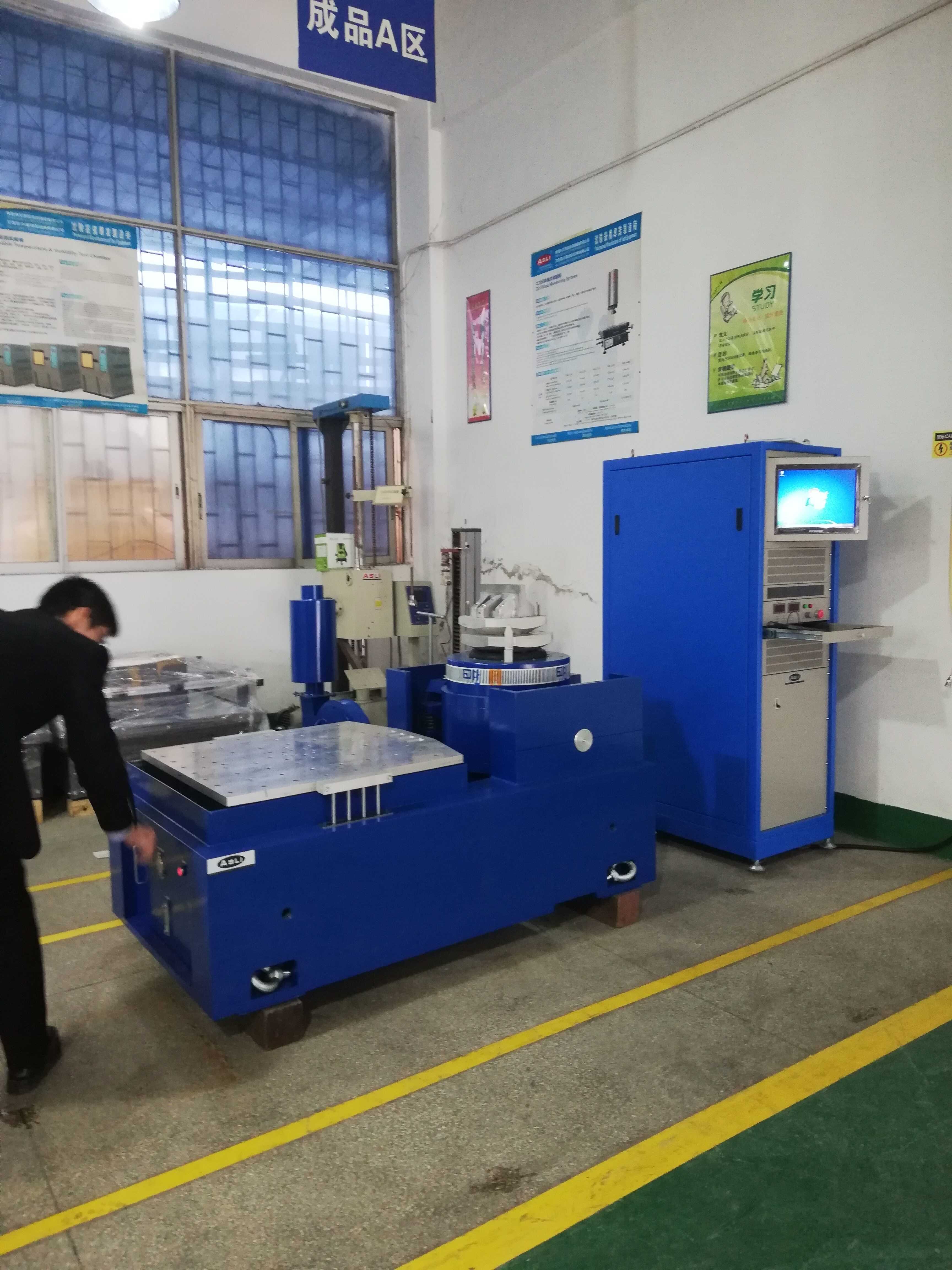

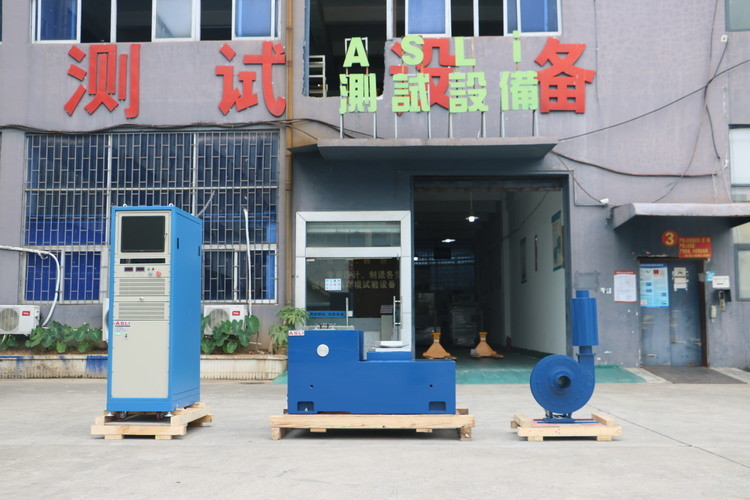

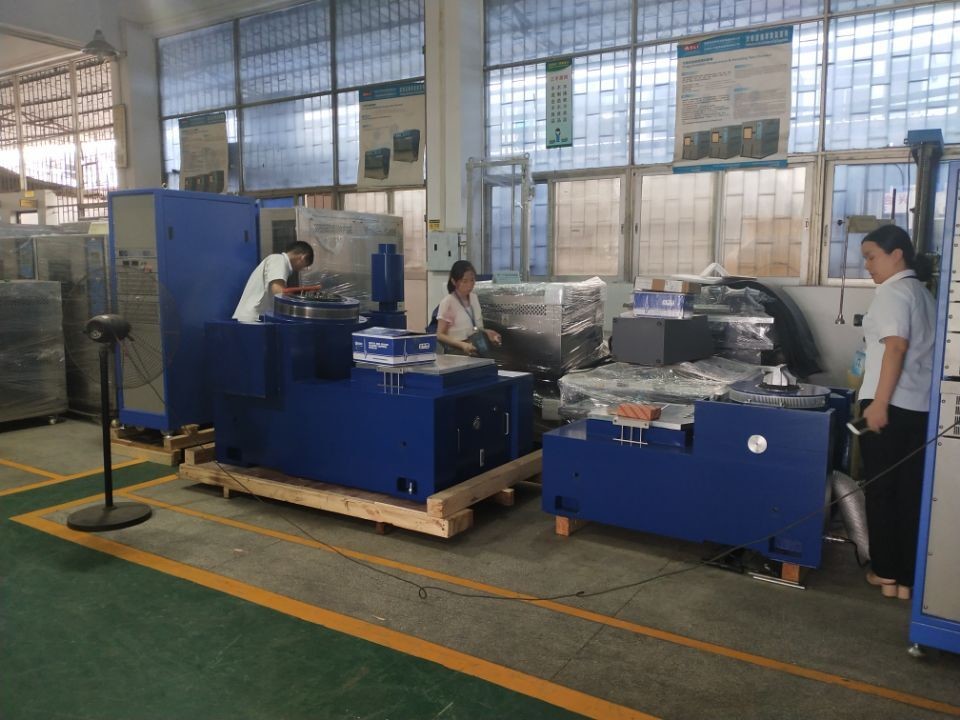

* Um agitador eletro-dinâmico refrigerado a ar
* Controlador de vibração e amplificador de potência estruturados num gabinete todo-em-um
* Alcançando 2400 newtons de impulso sinusoidal máximo.
* Ensaios no eixo X, Y e Z
| Parâmetros do gerador de vibração eletromagnética: | ||||
| Força máxima de excitação sinusoidal | Pico de 5000 kg/h | |||
| A maior força de vibração aleatória | 5000 kg.f r.ms | |||
| A maior força de vibração de choque | Pico de 10000 kg/h | |||
| Faixa de frequência | DC ~ 4000 Hz | |||
| Deslocamento máximo | 75 mm p-p ((valor de pico a pico) | |||
| Velocidade máxima | 10,8 m/s | |||
| Aceleração máxima | 100G ((980 m/s2) | |||
| Primeira frequência de ressonância | 3500 Hz | |||
| Carga máxima | 750 kg | |||
| Diâmetro da bobina móvel (diâmetro da mesa de trabalho) | Diâmetro de 450 mm | |||
| A qualidade da bobina móvel | 50 kg | |||
| Carga máxima | 750 kg | |||
| Mesa de parafusos | 13 x M8 | |||
| Fuga de fluxo magnético | < 10 gauss | |||
| Dimensão | 800 mm x 800 mm x 800 mm (( Máquina vertical) | |||
| Peso | Cerca de 1500 kg. | |||
| O sistema de servo | ||||
| Função | Temperatura, pressão do ar, deslocamento, sobre tensão, sobre corrente, entrada de sub-voltagem, falha externa, alimentação de controle, lógica, falta de entrada igual. | |||
| Controlador de vibração digital | ||||
| Configuração do hardware | 2 canais de entrada, 1 canais de entrada | |||
| Computador de controlo | Computadores Lenovo originais, tela de cristal líquido ((Com teclado/rato óptico) | |||
| Software | Operação chinês/inglês, análise do domínio temporal e do domínio de frequência, fonte de sinal, análise de frequência de varredura sinusal, etc. O WORD pode gerar automaticamente relatórios de teste, sinais e exibição de dados,armazenamento, definir os parâmetros de ensaio e a análise da função. | |||
| Sistema operativo | Windows 2000/ XP | |||
| Sensor de aceleração B&W |
Domínio de frequência:1 ‰ 2000 Hz sensibilidade:50mv/g Faixa de temperatura: - 24 - 250°C |
|||
| Requisitos elétricos | ||||
| Fonte elétrica | 3 fases, 380 V/50 Hz | |||
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Funções de controlo
* Vibração sinusoidal de frequência fixa
* Vibração de varredura * Vibração aleatória
* Choque clássico
Aplicações típicas do sistema
* Ensaio ambiental
* Teste de tensão
* Ensaios de vibração
Benefícios para o utilizador
* Instalação fácil pode ser feita pelo utilizador
* Interface do utilizador: ecrã LCD táctil para o modo local e PC-windows (via Ethernet) para o modo remoto
modo;
* Modo local: início rápido de um ensaio pré-definido, podem ser armazenadas dezenas de especificações de ensaio;
* Modo remoto: todas as operações do sistema, incluindo a definição dos ensaios e o armazenamento das especificações dos ensaios no monitor, controlo dos ensaios, revisão dos dados dos ensaios e documentação.
Sistema de agitação eletrodinâmica de alta frequênciaÉ utilizado principalmente para os ensaios de vibração e choque do ambiente dos produtos, ensaios de triagem de esforço ambiental, ensaios de fiabilidade.Teste de vibração eletromagnética completamente conforme o padrão de projeto de ensaio relativo à bateria, simulação sob as determinadas condições do ensaio de vibração da bateria, a bateria ou o conjunto de baterias é fixado na tabela de vibração, de acordo com a frequência prescrita,modo de aceleração e deslocamento ao longo da bateria vibração da amostra de três direções mutuamente perpendiculares medida bateria não deve vazarO teste de vibração do escopo de aplicação é extremamente amplo, de placa de circuito, bateria, avião, navio, foguete, míssil,Automóveis e aparelhos domésticos e outros produtos industriais.
Se você precisar de mais informações sobre o Shaker Eletrodinâmico de Alta Frequência Vertical e Horizontal com Jis D1601 Standard, sinta-se à vontade para me contactar.
