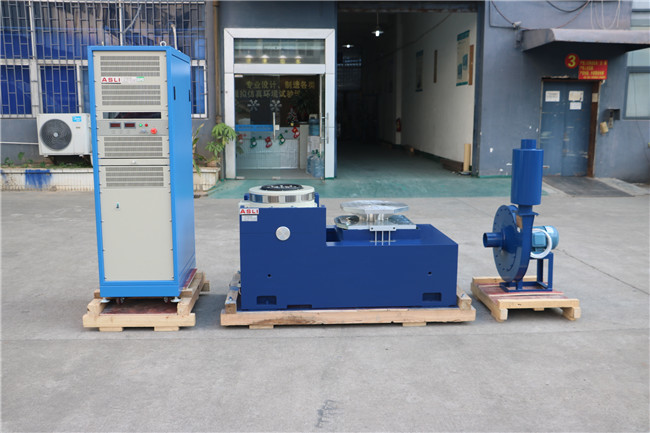

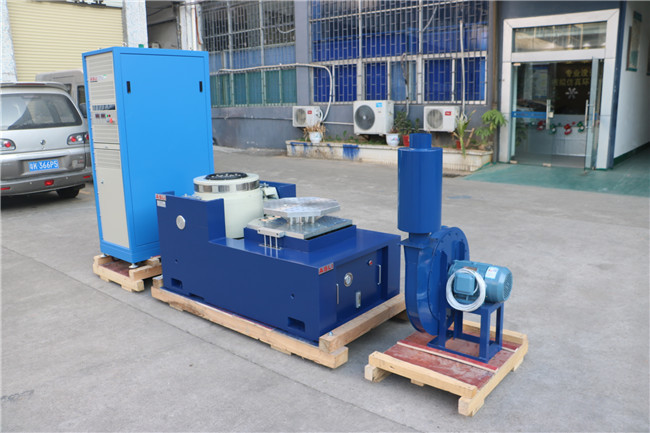

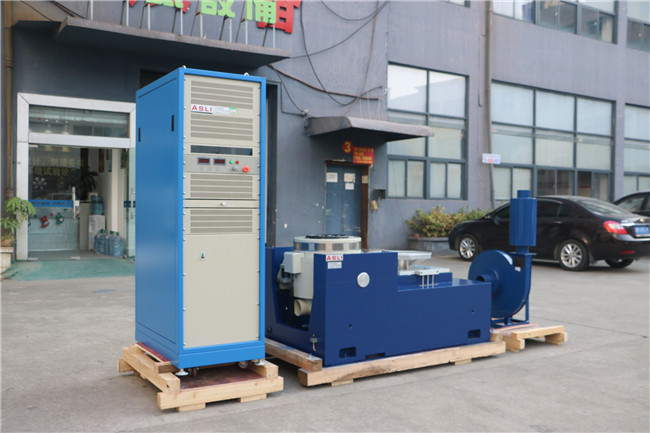

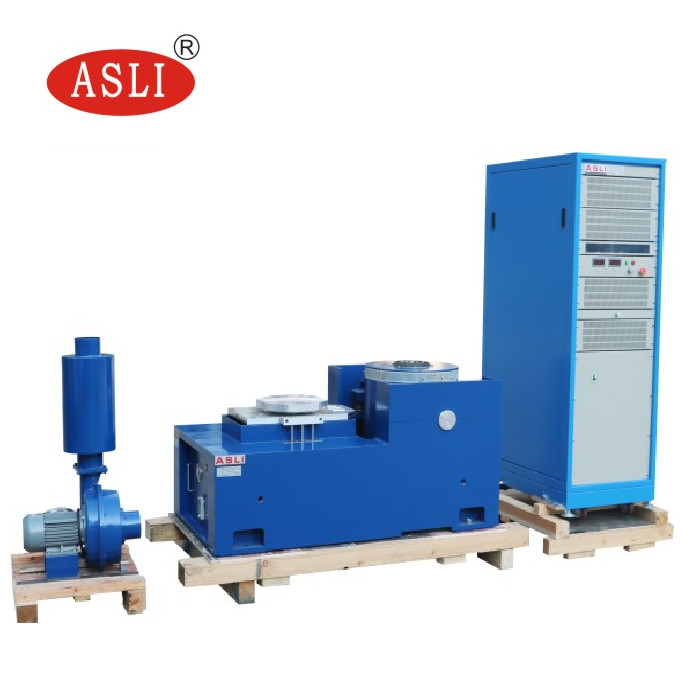

O sistema de ensaio de vibração é utilizado principalmente para o ensaio de ambiente de vibração e choque de produtos, teste de triagem de esforço ambiental, teste de confiabilidade.Teste de vibração eletromagnética completamente conforme o padrão de projeto de ensaio relativo à bateria, simulação sob as determinadas condições do ensaio de vibração da bateria, a bateria ou o conjunto de baterias é fixado na tabela de vibração, de acordo com a frequência prescrita,modo de aceleração e deslocamento ao longo da bateria vibração da amostra de três direções perpendiculares mutuamente medida bateria não deve vazarO teste de vibração do escopo de aplicação é extremamente amplo, de placa de circuito, bateria, avião, navio, foguete, míssil,Automóveis e aparelhos domésticos e outros produtos industriais.
| Parâmetros do gerador de vibração eletromagnética: | ||||
| Força máxima de excitação sinusoidal | Pico de 5000 kg/h | |||
| A maior força de vibração aleatória | 5000 kg.f r.ms | |||
| A maior força de vibração de choque | Pico de 10000 kg/h | |||
| Faixa de frequência | DC ~ 4000 Hz | |||
| Deslocamento máximo | 75 mm p-p ((valor de pico a pico) | |||
| Velocidade máxima | 10,8 m/s | |||
| Aceleração máxima | 100G ((980 m/s2) | |||
| Primeira frequência de ressonância | 3500 Hz | |||
| Carga máxima | 750 kg | |||

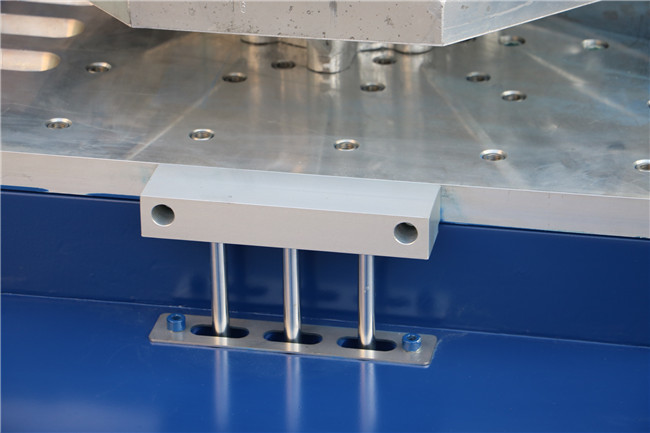

| Diâmetro da bobina móvel (diâmetro da mesa de trabalho) | Diâmetro de 450 mm | |||
| A qualidade da bobina móvel | 50 kg | |||
| Carga máxima | 750 kg | |||
| Mesa de parafusos | 13 x M8 | |||
| Fuga de fluxo magnético | < 10 gauss | |||
| Dimensão | 800 mm x 800 mm x 800 mm (( Máquina vertical) | |||
| Peso | Cerca de 1500 kg. | |||
| O sistema de servo | ||||
| Função | Temperatura, pressão do ar, deslocamento, sobre tensão, sobre corrente, entrada de sub-voltagem, falha externa, fonte de alimentação de controle, lógica, falta de entrada igual. | |||
| Controlador de vibração digital | ||||
| Configuração do hardware | 2 canais de entrada, 1 canais de entrada | |||
| Computador de controlo | Computadores lenovo originais, tela de cristal líquido ((Com teclado/rato óptico) | |||
| Software | Operação chinês/inglês, análise do domínio temporal e do domínio de frequência, fonte de sinal, análise de frequência de varredura sinusal, etc. O WORD pode gerar automaticamente relatórios de teste, sinais e exibição de dados,armazenamento, definir os parâmetros de ensaio e a análise da função. | |||
| Sistema operativo | Windows 2000/ XP | |||
| Sensor de aceleração B&W |
Domínio de frequência:1 ‰ 2000 Hz sensibilidade:50mv/g Faixa de temperatura: - 24 - 250°C |
|||
| Requisitos elétricos | ||||
| Fonte elétrica | 3 fases, 380 V/50 Hz | |||
Normas de ensaio
GB/T 31241-2014 Produtos eletrónicos portáteis com baterias de íons de lítio e requisitos de segurança das baterias
GB/T 18287-2013 A especificação da bateria de íons de lítio utilizada no telefone celular.Os requisitos de curto-circuito externo
GB/T 8897.4-2008 Células galvânicas parte 4 os requisitos de segurança das baterias de íons de lítio
YD/T 2344.1-2011 Pacote de baterias de íons lítio de fosfato de ferro de comunicação Parte 1: bateria integrada
GB/T 21966-2008 Requisitos de segurança da bateria e da bateria de lítio no transporte
MT/T 1051-2007 Bateria de íons de lítio utilizada na lâmpada de mineração
YD 1268-2003 Requisitos de segurança e métodos de ensaio da bateria e do carregador de lítio utilizados em telemóveis
GB/T 19521.11-2005 Bateria de iões de lítio de mercadorias perigosas características perigosas normas de segurança inspecção
YDB 032-2009 Pacote de baterias de iões de lítio de tipo de reserva de comunicação
UL 1642:2012 Padrão para baterias de lítio
UL 2054: 2012 Baterias para uso doméstico e comercial
UN38.3 (2012) Parte 3: Proposta de transporte de mercadorias perigosas - Manual de ensaio e norma
IEC 62133-2012 Requisitos de segurança para baterias e baterias de eletrólito alcalino ou ácido
IEC 62281: 2004 Requisitos de segurança no transporte de baterias e baterias de lítio
IEC 60086: 2007Células galvânicas Parte 4 os requisitos de segurança das baterias de iões de lítio
GJB150,GJB360,GJB548,GJB1217,A norma MIL-STD-810F,MIL-STD-883E, etc.
Se tiver dúvidas ou necessidades sobreSimulação de Transporte Alta Frequência Vibração Electrodinâmica balançador de mesa, por favor, não hesite em enviar sua consulta.
