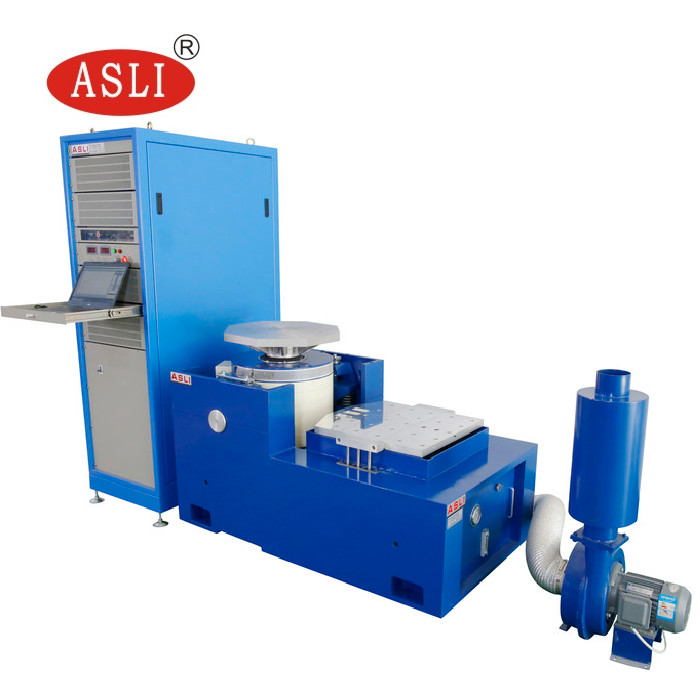

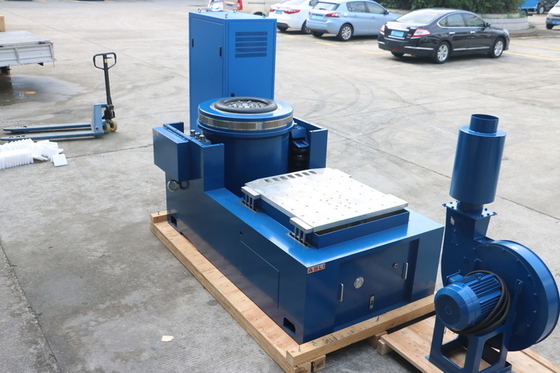

IEC 61300-2-1 Máquina de ensaio de vibração de alta frequência de eletrodinâmica vertical e horizontal
Uma máquina de teste de vibração é um dispositivo mecânico especializado usado para realizar testes de vibração em diferentes materiais, componentes e sistemas. It works by generating controlled mechanical vibrations that simulate environmental conditions and operational stresses that a product may encounter during its normal usage or during transportation and storage.
A principal função de uma máquina de ensaio de vibração é determinar a resistência mecânica, a integridade estrutural e a fiabilidade do produto sob uma ampla gama de cargas dinâmicas e vibracionais.A máquina submete o espécime de ensaio a uma série de forças de entrada a frequências e amplitudes variáveis e mede a sua resposta e comportamento para avaliar a qualidade e segurança do produto.
As máquinas de teste de vibração podem simular vários tipos de cargas dinâmicas, incluindo vibrações aleatórias, sinusoidais e de choque.As máquinas são geralmente eletromecânicas ou hidráulicas e consistem numa mesa ou plataforma de vibração, um agitador ou um actuador e um sistema de controlo que sincroniza e regula a entrada de vibração.
As principais aplicações da máquina de teste de vibração incluem o desenvolvimento de produtos, controle de qualidade e testes de conformidade, onde os produtos devem atender a normas e regulamentos específicos.A máquina pode simular várias condições ambientais, incluindo temperatura, umidade e altitude, ajudando os engenheiros a identificar falhas de projeto e melhorar o desempenho do produto.
Em geral, the vibration test machine's function is to provide a reliable and repeatable means of testing product durability and performance under simulated real-world conditions and aid in improving product quality and safety.
1Modelo: ES-1 ES-2 ES-3...ES-350
2Força senoidal nominal (N): 1000 a 3500000
3Força aleatória nominal (N): 1000 a 3500000
4Faixa de frequência (HZ): 3 a 3500
5Aceleração nominal ((m/s2)): 400 a 1000
6Velocidade nominal (m/s): 1,2 a 1.8
7Deslocamento nominal (p-p, mm) 25 a 51
8. Max.carga ((kg): 70 a 4500
9. bobina móvel ((kg): 2,5 a 300
10Dimensão da bobina móvel ((mm): 150 a 870
Características do suporte horizontal:
Dentro de um banco de carga pequeno para realizar uma maior aceleração e frequência de trabalho, para melhorar a capacidade de carga e desempenho de todo banco de máquina.
O banco horizontal e o banco de vibração são de tipo integral, com estrutura perfeita, conveniência de instalação e ajuste.
Trilha de pressão estática, em forma de V, com capacidade de resistência à inclinação e à carga de desvio.
Bomba de óleo incorporada, boa estrutura e fácil de operar.
| Modelo | Tamanho do banco (mm) | Faixa de frequência (Hz) | Peso das peças em movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400 × 400 × 30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
Características verticais do banco alargado:
VT verticais de banco estendido e pinças especificadas, com precisão calculada, design elaborado, para garantir que o cliente adquiriu o melhor desempenho de acordo com perfeito
| Modelo | Peso (kg) | Frequência máxima (Hz) | Tamanho do banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
Se você tiver alguma dúvida ou necessidade sobre a IEC61300-2-1 Alta Frequência Vertical And Horizontal Electrodynamics Vibration Testing Machine, por favor, não hesite em enviar sua consulta.
