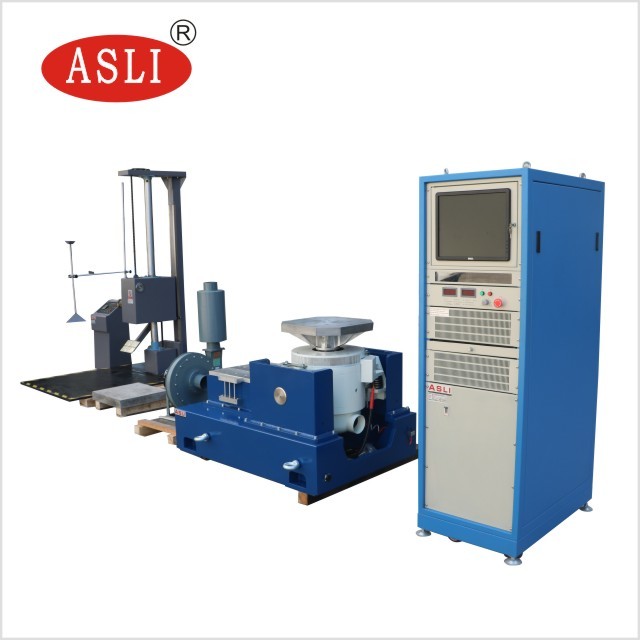

Introdução do produto da mesa vibratória
Aplicação do produto
O teste de vibração consiste em motivar ou atingir um componente ou dispositivo para ver como ele reage em um ambiente real. O teste de vibração tem uma ampla gama de aplicações, desde placas de circuito, aeronaves, navios, foguetes, mísseis, automóveis e eletrodomésticos e outros produtos industriais.
A empresa Van Code pode fornecer todo o esquema de choque e teste e comprovar a qualidade do produto para você de acordo com os padrões nacionais e internacionais, como GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.
3. Fórmula de seleção de máquina e diagrama de estrutura do gerador de vibração
① As condições de teste fornecidas pela sua empresa;
② Tipo de teste: Varredura senoidal; Aleatório;
③ Faixa de som de frequência: 2-4000 Hz
④ Fórmula: A (g) = (2 π f)2Dcm/980≒A=0,002DmmF2D=A/0,002F2
F=M(kg) ×A(g)
4. Diagrama de blocos do princípio do sistema
|

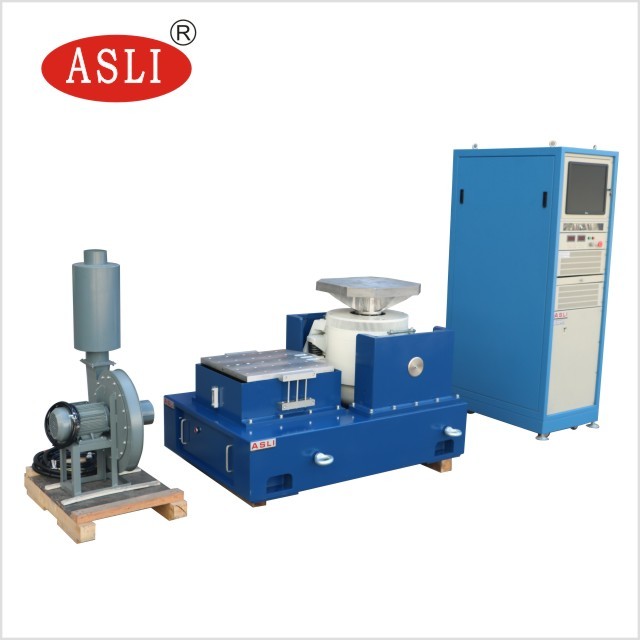

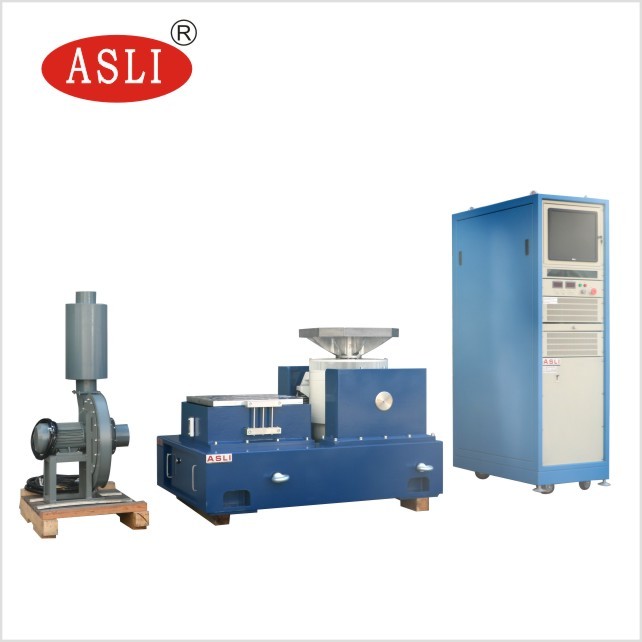

5.Descrição da configuração do dispositivo
| projeto | Descrição da configuração | quantidade |
| 1. | Corpo da mesa vibratória | |
| gerador de excitação eletromagnética | 1 | |
| ventilador de resfriamento (incluindo silenciador) | 1 | |
| Plataforma de extensão vertical VT0606 600 mm * 600 mm | 1 | |
| Mesa deslizante de filme de óleo horizontal HT0606 600 mm * 600 mm | 1 | |
| 2. | Amplificador de potência comutado digital | |
| amplificador de potência | 1 | |
| Sistema de proteção servo | 1 | |
| fonte de alimentação de campo | 1 | |
| 3. | Controlador de vibração digital | |
| Host do controlador de vibrador digital | 1 | |
| Sensor de aceleração do sistema | 1 | |
| computador de controle | 1 | |
| Controle o disco de instalação do software | 1 | |
| 4. | Anexo aleatório | |
| Estenda a linha do cabo e o duto de ar | 1 | |
| Instruções de operação, relatório de inspeção, certificado de qualificação, manual de manutenção, etc. | 1 | |
| Ferramentas especiais anexadas | 1 | |
| Barra de pressão vibratória/dispositivo de barra de pressão | 1 | |
| airbag anti-sísmico | 4 |
VI. Parâmetros técnicos
| Parâmetros do gerador de excitação eletromagnética ES-3 | |
| força senoidal máxima | pico de 300Kg.f |
| Força aleatória máxima | 300Kg.f r.ms |
| Força máxima de choque de choque | Pico de 600Kg.f |
| faixa de frequência | 1~3500Hz |
| deslocamento máximo | 24mm pp |
| velocidade máxima | 1,6m/s |
| aceleração máxima | 100G(980 m/s2) |
| carga máxima | 100kg |
| A frequência de isolamento de vibração | 2,5Hz |
| O diâmetro do círculo em movimento | F 150 mm |
| Qualidade de círculo dinâmico | 3kg |
| Parafuso de mesa | 13×M8 |
| vazamento magnético | <10 gauss |
| Tamanho da mesa | 750mm 560mm 670mm (mesa vertical) |
| Peso da mesa | Cerca de 560 Kg |
| O amplificador de potência com chave digital ES-3 | |
| potência de saída | 4KVA |
| tensão de saída: | 110 V |
| saída: | 30A |
| Tamanho de potência | 720 mm × 545 mm × 1270 mm |
| peso | 230KG |
| Sistema de proteção servo | |
| função: | Temperatura, pressão do vento, excesso de deslocamento, sobretensão, sobrecorrente, subtensão de entrada, falha externa, fonte de alimentação de controle, falha lógica, deficiência de entrada, etc. |
| Controlador de vibração digital VCSusb-2 | |
| configuração de hardware: |
Entrada de 2 canais e 1 canal de saída Seno, aleatório Impacto Típico, Treinamento Ressonante e Residência (comprar) |
| computador de controle | Computador de marca original, display LCD (incluindo teclado/mouse fotoelétrico) |
| programas | Operação em chinês / inglês, pode realizar análise de domínio de tempo e domínio de frequência, fonte de sinal, análise de varredura senoidal, etc. Relatório de teste WORD, exibição de sinal e dados, armazenamento, configuração de parâmetros de teste e funções de análise. |
| sistema operacional | Windows |
| Sensor de aceleração, LAB24112 |
Faixa de frequência: 1- -12.000 Hz Sensibilidade: 50 mv/g Faixa de temperatura: -24-250 ℃ |
| Plataforma de extensão vertical VT 0606 | |
| qualidade dos materiais | alufer |
| Tamanho da mesa | 600mm×600mm |
| Posição fixa do furo | Luva de parafuso de aço inoxidável M8, resistência ao desgaste a longo prazo |
| Frequência de uso do limite superior |
Sinusóide 1000 Hz estocástico 2.000 Hz |
| peso | 35KG |
| H T0606 Estágio deslizante de filme de óleo horizontal | |
| qualidade dos materiais | alufer |
| Tamanho da mesa | 600mm×600mm |
| Posição fixa do furo | Luva de parafuso de aço inoxidável M8, resistência ao desgaste a longo prazo |
| Frequência de uso do limite superior |
Sinusóide 800 Hz estocástico 2.000 Hz |
| peso | 35 |
| Ventilador de resfriamento BL-300 (incluindo alto-falante de eliminação) | |
| Potência do ventilador: | 1,1 kW |
| taxa de fluxo | 1404m3/h |
| exigência elétrica: | |
| fonte | Trifásico 380V / 50Hz, 15 KVA |
| resistência de aterramento | ≤4Ω |
Vii. Introdução ao desempenho do equipamento:

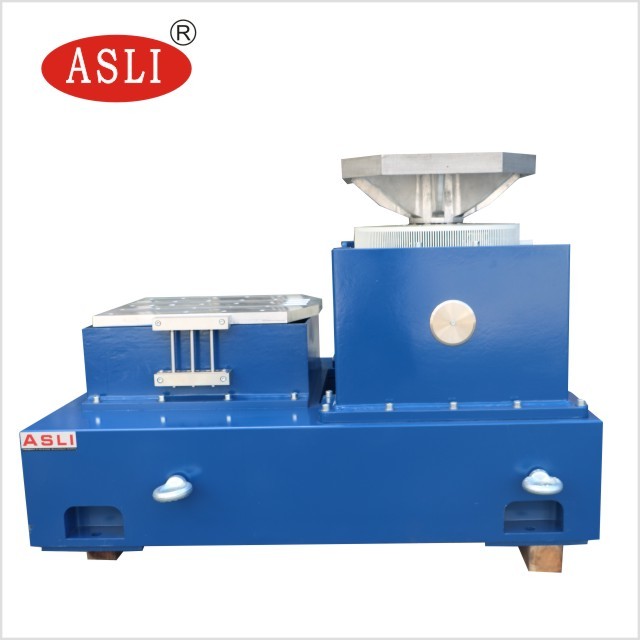

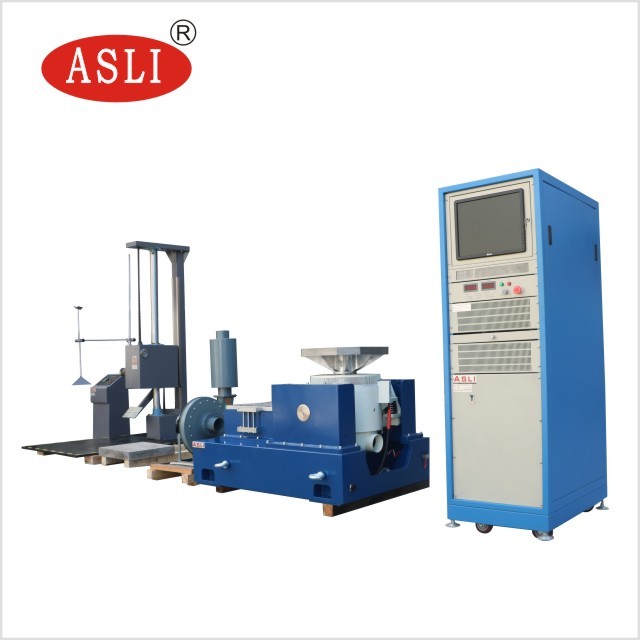

7.1, corpo da mesa vibratória VG 300-38
7.1.1. Bobina móvel
A mesa vibratória é equipada com bobina móvel fundida e usinada manualmente, sistema fotoelétrico de suporte de carga pneumático e orientação axial de mancal duplo. A orientação de rolamento duplo é uma função exclusiva que ajuda a reduzir o cruzamento dinâmico axial e a rotação durante testes de vibração, com durabilidade superior.
7.1.2. Bobina de excitação
Estrutura de caminho magnético duplo, baixo vazamento magnético e campo magnético uniforme
7.1.3. Superfície da plataforma
Usando tratamento avançado de fosforização e tecnologia de pintura automotiva, com desgaste de longo prazo e efeito de prevenção de ferrugem.
7.1.4. O sistema de Taiwan está frio:
O ventilador de baixo ruído é adotado para melhorar a estrutura de entrada de ar da plataforma, a bobina de excitação adota duto de ar em favo de mel, o anel magnético intermediário adota duto de ar de derivação de camada dupla, etc.
7.2. Amplificador de potência comutado digital SA
Amplificador de potência de comutação digital da série SA com tecnologia MOSFET ou IGBT confiável,
um. Alta estabilidade e confiabilidade
b. Conformidade com os requisitos da norma "CE" da UE
c. Usando tecnologia de modulação por largura de pulso de frequência sinusoidal com amplificador de alta potência.
d. Usando o princípio de funcionamento de comutação da fonte de alimentação, a eficiência de conversão é alta.
e. A tecnologia eletrônica automática de compartilhamento de fluxo é usada
f. Bom desempenho de segurança.
7.3. Sistema de proteção servo
As funções de proteção estão completas, incluindo sobretensão, subtensão, deficiência de fase, falha lógica, passagem do módulo de potência, sobretemperatura, sobrecorrente de saída, sobretensão de saída, fonte de alimentação do inversor, deslocamento excessivo do corpo, temperatura corporal, ligação externa, etc.
7.4. Plataforma de expansão vertical
A plataforma de expansão é geralmente usada como uma plataforma de amostra de instalação maior, que pode ser quadrada ou redonda ou personalizada pelo usuário. A fim de reduzir as características dinâmicas das plataformas estendidas, todas as plataformas estendidas devem ser analisadas por modelagem
7.5. Sistema de correspondência automática fotoelétrica
Ajuste automaticamente a posição da bobina móvel para permanecer em equilíbrio. O sistema de alinhamento automático garante que a bobina móvel esteja sempre centralizada durante a carga e descarga.
7.6. Plataforma deslizante horizontal
O design da mesa deslizante horizontal possui um alto momento de tombamento e limitação lateral. Este conceito de design, combinado com o dispositivo de mesa deslizante horizontal padrão, possui um alto limite de torque dinâmico, enquanto mantém as características de amortecimento do filme de óleo guia. A plataforma horizontal é composta por skate, conector, placa de granito natural, base deslizante horizontal e fonte de óleo independente.
oito. Introdução do controlador de vibração digital
O controlador de vibração adota o sistema avançado de estrutura distribuída e o controle de circuito fechado é realizado pelo processador DSP. O PC é independente do anel de controle, o que garante alta eficiência e tempo real do sistema de controle, pode responder oportuna e rapidamente a qualquer alteração no sistema de teste e garantir a estabilidade e alta precisão do controle. O hardware adota processador DSP de ponto flutuante de 32 bits com frequência principal de até 300 MHz, ADC / DAC com resolução de 24 bits, filtragem digital de ponto flutuante de alta precisão e tecnologia de design de baixo ruído do circuito de hardware, o controlador controla aleatoriamente a faixa dinâmica é superior a 90dB e a relação sinal-ruído é superior a 100dB.
7.1. Recursos do controlador de vibração:
A. Alto desempenho e confiabilidade
O controle de malha fechada é realizado pelo processador DSP. O PC é independente do anel de controle, garantindo alta eficiência e tempo real do sistema de controle, resposta rápida e oportuna a qualquer alteração no sistema de teste e garantindo a confiabilidade e alta precisão do controle. Todos os canais de entrada possuem um ADC de resolução de 24 bits, design de hardware de baixo ruído e filtros anti-aliasing analógicos e digitais integrados, garantindo efetivamente a alta precisão da análise.
b. Operação simples
O software aplicativo baseado em Windows é fácil de operar e possui ricas funções auxiliares. O poderoso assistente automático do sistema e a função de geração automática de relatórios de teste facilitam as tarefas de teste repetitivas e enfadonhas. Os parâmetros de teste são ricos e rigorosos, e a interface USB 2.0 torna-o conectado ao computador de forma mais próxima e harmoniosa.
C, recursos poderosos e flexibilidade
Vibration Controller Uma poderosa plataforma de controle de vibração que pode completar múltiplas tarefas complexas. Na mesma plataforma de hardware, as diferentes configurações de software de aplicação podem concluir uma variedade de tarefas de análise, para atender às suas diferentes necessidades de análise de teste. O controlador adota o design modular, que pode configurar o hardware e software correspondentes de acordo com as diferentes necessidades do usuário para atender às diferentes necessidades dos usuários.
