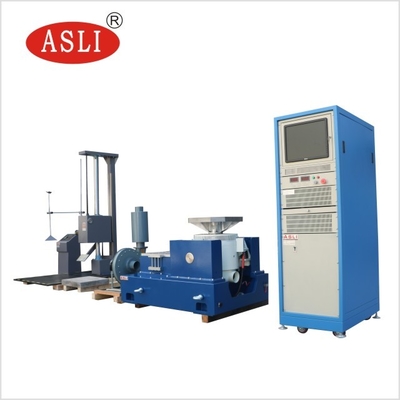

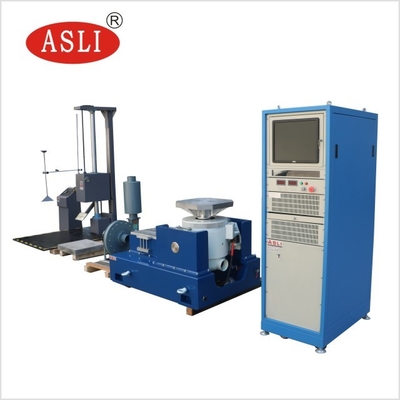

Agitador Eletrodinâmico de Vibração com Faixa de Frequência de 2-4000 Hz para Varredura Senoidal e Testes Aleatórios
Aplicação do produto
O teste de vibração consiste em excitar ou impactar um componente ou dispositivo para observar como ele reage em um ambiente real. O teste de vibração possui uma ampla gama de aplicações, desde placas de circuito, aeronaves, navios, foguetes, mísseis, automóveis até eletrodomésticos e outros produtos industriais.
A empresa Van Code pode fornecer a você todo o esquema de choque e teste, além de comprovar a qualidade do produto de acordo com normas nacionais e internacionais, como GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.
3. Fórmula de seleção da máquina e diagrama estrutural do gerador de vibração
① As condições de teste fornecidas pela sua empresa;
② Tipo de teste: Varredura senoidal; Aleatório;
③ Faixa de frequência sonora: 2-4000 Hz
④ Fórmula: A (g) = (2 π f)2Dcm/980≒A=0,002DmmF2D=A/0,002F2
F=M(kg) ×A(g)
4. Diagrama de blocos do princípio do sistema
|
5. Descrição da configuração do dispositivo
| projeto | Descrição da configuração | quantidade |
| 1. | Corpo da mesa de vibração | |
| gerador de excitação eletromagnética | 1 | |
| ventilador de refrigeração (incluindo silenciador) | 1 | |
| Plataforma de extensão vertical VT0606 600 mm * 600 mm | 1 | |
| Mesa deslizante horizontal de filme de óleo HT0606 600 mm * 600 mm | 1 | |
| 2. | Amplificador de potência de chaveamento digital | |
| amplificador de potência | 1 | |
| Sistema de servoproteção | 1 | |
| fonte de alimentação de campo | 1 | |
| 3. | Controlador digital de vibração | |
| Host controlador digital de vibração | 1 | |
| Sensor de aceleração do sistema | 1 | |
| computador de controle | 1 | |
| Disco de instalação do software de controle | 1 | |
| 4. | Acessórios avulsos | |
| Cabo de extensão e duto de ar | 1 | |
| Instruções de operação, relatório de inspeção, certificado de qualificação, manual de manutenção, etc. | 1 | |
| Ferramentas especiais inclusas | 1 | |
| Barra de pressão vibratória / fixador de barra de pressão | 1 | |
| bolsa de ar antissísmica | 4 |
VI. Parâmetros técnicos
| Parâmetros do gerador de excitação eletromagnética ES-3 | |
| força senoidal máxima | Pico de 300 Kg.f |
| Força aleatória máxima | 300 Kg.f r.m.s. |
| Força máxima de choque | Pico de 600 Kg.f |
| faixa de frequência | 1～3500 Hz |
| deslocamento máximo | 24 mm p-p |
| velocidade máxima | 1,6 m/s |
| aceleração máxima | 100 G (980 m/s2) |
| carga máxima | 100 kg |
| A frequência de isolamento de vibração | 2,5 Hz |
| O diâmetro do círculo móvel | Ф 150 mm |
| Qualidade do círculo dinâmico | 3 kg |
| Parafuso da mesa | 13×M8 |
| fuga magnética | ＜10 gauss |
| Dimensões da mesa | 750 mm 560 mm 670 mm (mesa vertical) |
| Peso da mesa | Aproximadamente 560 Kg |
| Amplificador de potência de chaveamento digital ES-3 | |
| potência de saída | 4 KVA |
| tensão de saída: | 110 V |
| saída: | 30 A |
| Dimensões da fonte | 720 mm×545 mm×1270 mm |
| peso | 230 KG |
| Sistema de servoproteção | |
| função: | Temperatura, pressão do vento, sobredeslocamento, sobretensão, sobrecorrente, subtensão de entrada, falha externa, fonte de alimentação de controle, falha lógica, deficiência de entrada, etc. |
| Controlador digital de vibração VCSusb-2 | |
| configuração de hardware: |
Entrada de 2 canais e 1 canal de saída Senoidal, aleatório Impacto Típico, Treinamento Ressonante e Dwell (opcional) |
| computador de controle | Computador de marca original, monitor LCD (incluindo teclado / mouse óptico) |
| software | Operação em chinês / inglês, capaz de realizar análise no domínio do tempo e da frequência, fonte de sinal, análise de varredura senoidal, etc. Relatório de teste em WORD, exibição de sinais e dados, armazenamento, configuração de parâmetros de teste e funções de análise. |
| sistema operacional | Windows |
| Sensor de aceleração, LAB24112 |
Faixa de frequência: 1 - 12.000 Hz Sensibilidade: 50 mv / g Faixa de temperatura: -24 a 250 ℃ |
| Plataforma de extensão vertical V T 0606 | |
| material | alufer |
| Tamanho da mesa | 600 mm×600 mm |
| Posição do orifício de fixação | Bucha roscada de aço inoxidável M8, resistência ao desgaste de longo prazo |
| Frequência de uso limite superior |
Senoidal 1000 HZ estocástico 2000 HZ |
| peso | 35 KG |
| Mesa deslizante horizontal de filme de óleo H T0606 | |
| material | alufer |
| Tamanho da mesa | 600 mm×600 mm |
| Posição do orifício de fixação | Bucha roscada de aço inoxidável M8, resistência ao desgaste de longo prazo |
| Frequência de uso limite superior |
Senoidal 800 HZ estocástico 2000 HZ |
| peso | 35 |

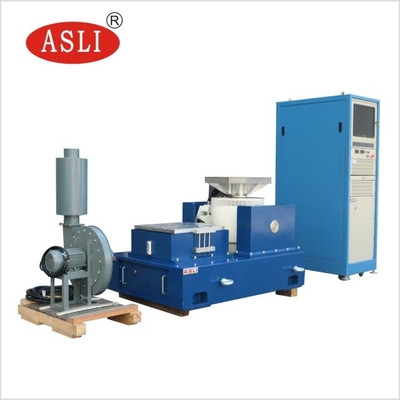

| Ventilador de refrigeração BL-300 (incluindo abafador de ruído) | |
| Potência do ventilador: | 1,1 KW |
| vazão | 1404 m3/h |
| requisito elétrico: | |
| fonte | Trifásico 380 V / 50 Hz, 15 KVA |
| resistência de aterramento | ≤4Ω |
VII. Introdução ao Desempenho do Equipamento:

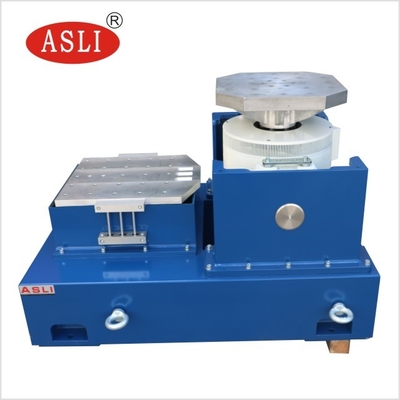

7.1, corpo da mesa de vibração VG 300-38
7.1.1. Bobina móvel
A mesa de vibração é equipada com bobina móvel fundida e usinada manualmente, sistema de suporte de carga fotoelétrico pneumático e guia axial com rolamento duplo. A guia com rolamento duplo é uma função exclusiva que ajuda a reduzir o cruzamento dinâmico axial e a rotação durante os testes de vibração, com durabilidade superior.
7.1.2. Bobina de excitação
Estrutura de caminho magnético duplo, baixa fuga magnética e campo magnético uniforme
7.1.3. Superfície da Plataforma
Utiliza tratamento avançado de fosfatização e tecnologia de pintura automotiva, com efeito de prevenção contra desgaste e ferrugem de longo prazo.
7.1.4. Resfriamento do sistema:
Um ventilador de baixo ruído é adotado para melhorar a estrutura de entrada de ar da plataforma, a bobina de excitação utiliza duto de ar em colmeia, o anel magnético intermediário utiliza duto de ar de derivação de camada dupla, etc. O novo design do duto de ar é adotado para aumentar o efeito de refrigeração.
7.2. Amplificador de potência de chaveamento digital SA
Amplificador de potência de chaveamento digital da série SA com tecnologia confiável MOSFET ou IGBT,
a. Alta estabilidade e confiabilidade
b. Conformidade com os requisitos da norma "CE" da UE
c. Utilização de tecnologia de modulação por largura de pulso com frequência senoidal com amplificador de alta potência.
d. Utilizando o princípio de funcionamento de fonte chaveada, a eficiência de conversão é alta.
e. É utilizada tecnologia de compartilhamento automático de corrente eletrônica
f. Bom desempenho de segurança.
7.3. Sistema de servoproteção
As funções de proteção são completas, incluindo sobretensão, subtensão, falta de fase, falha lógica, curto-circuito no módulo de potência, sobretemperatura, sobrecorrente de saída, sobretensão de saída, fonte de alimentação de acionamento, sobredeslocamento do corpo, temperatura do corpo, intertravamento externo, etc.
7.4. Plataforma de expansão vertical
A plataforma de expansão é geralmente usada como uma plataforma maior para instalação de corpos de prova, podendo ser quadrada, redonda ou personalizada pelo usuário. Para reduzir as características dinâmicas das plataformas estendidas, todas as plataformas estendidas devem ser analisadas por modelagem
7.5. Sistema de alinhamento automático fotoelétrico
Ajusta automaticamente a posição da bobina móvel para mantê-la em equilíbrio. O sistema de alinhamento automático garante que a bobina móvel esteja sempre centralizada durante o carregamento e descarregamento.
7.6. Plataforma deslizante horizontal
O projeto da mesa deslizante horizontal possui alto momento de tombamento e limitação lateral. Este conceito de projeto, combinado com o dispositivo padrão de mesa deslizante horizontal, possui um alto limite de torque dinâmico, enquanto mantém as características de amortecimento do filme de óleo da guia. A plataforma horizontal é composta por base deslizante, conector, placa de granito natural, base deslizante horizontal e fonte de óleo independente.
8. Introdução do controlador digital de vibração
O controlador de vibração adota um sistema de estrutura distribuída avançado, e o controle em malha fechada é realizado pelo processador DSP. O PC é independente do anel de controle, o que garante o tempo real e a alta eficiência do sistema de controle, podendo responder de forma oportuna e rápida a qualquer mudança do sistema de teste, assegurando a estabilidade e a alta precisão do controle. O hardware adota um processador DSP de ponto flutuante de 32 bits com frequência principal de até 300 MHz, ADC / DAC com resolução de 24 bits, filtragem digital de ponto flutuante de alta precisão e tecnologia de circuito de hardware de baixo ruído; a faixa dinâmica de controle aleatório do controlador é superior a 90 dB e a relação sinal-ruído é superior a 100 dB.
7.1. Recursos do controlador de vibração:
A. Alto desempenho e confiabilidade
O controle em malha fechada é realizado pelo processador DSP. O PC é independente do anel de controle, garantindo o tempo real e a alta eficiência do sistema de controle, resposta oportuna e rápida a qualquer mudança no sistema de teste, além de garantir a confiabilidade e a alta precisão do controle. Todos os canais de entrada possuem ADC com resolução de 24 bits, projeto de hardware de baixo ruído e filtros anti-aliasing analógicos e digitais integrados, garantindo efetivamente a alta precisão da análise.
b. Operação simples
O software aplicativo baseado em Windows é fácil de operar e possui ricas funções auxiliares. O poderoso assistente automático do sistema e a função de geração automática de relatórios de teste tornam as tarefas de teste repetitivas e cansativas mais fáceis. Os parâmetros de teste são abrangentes e rigorosos, e a interface USB 2.0 proporciona uma conexão mais estável e harmoniosa com o computador.
C. Recursos avançados e flexibilidade
Controlador de Vibração: Uma poderosa plataforma de controle de vibração capaz de concluir múltiplas tarefas complexas. Na mesma plataforma de hardware, diferentes configurações de software aplicativo podem executar uma variedade de tarefas de análise, para atender às suas diferentes necessidades de teste e análise. O controlador adota um design modular, permitindo configurar o hardware e software correspondentes de acordo com as diferentes necessidades do usuário para atender a todas as exigências.
