6Tabela de balançador de vibração de bobina móvel de 0,5 kg para ensaio com carga máxima de 180 kg
Para o sistema de teste de vibração, por favor prepare-se para abaixo e enviar o seu inquérito, vamos ajudar a recomendar o modelo adequado
Descrição do espécime
Massa de ensaio da amostra
Dimensões da amostra
Perfil de ensaio, se disponível
Aceleração máxima do ensaio
Ensaio na direção X, Y, Z ou apenas na direção Z
Especificação do modelo em exibição
| Especificação do sistema | |||
| Modelo do sistema: | ES-6A | ||
| Faixa de frequência: | 3~3500 | ||
| Força nominal | Sinus N | 6000 | |
| N aleatório | 12000 | ||
| Choque N | 12000 | ||
| Máximo ac. | Sinus (m/s2) | 1000 | |
| Caso (m/s2 rms) | 1000 | ||
| Choque ((m/s2) | 2000 | ||
| Máximo Vel. | Sinus (m/s2) | 1.6 | |
| Choque ((m/s2) | 1.6 | ||
| Dispêndio máximo. | Viagem máxima mm (p-p) |
51 | |
| Empilhadeira móvel | 6.5 kg | ||
| Dimensão da bobina móvel | Diâmetro 230 mm | ||
| Carga máxima: | 180 kg | ||
Outras selecções disponíveis de agitadores de vibração
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Exemplo de vibração para ensaio aleatório
Características:
1Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
2Circuito de dois magnetos, vazamento de fluxo magnético baixo, estrutura compacta e racional.
3. Rocker Rod rolos de rolamentos retos e orientados para a importação de corpo composto orientação de rigidez, capacidade de carga excêntrica.
4- Trunnion isolamento fundação dedicada ao uso de hormônios, a instalação de conveniência móvel.
5A tecnologia avançada move-se ao redor do sistema para garantir que o círculo dinâmico de alta confiabilidade.
6- Novos canais de design e melhorar o efeito de arrefecimento.
7. rigidez estática, rigidez dinâmica do pequeno balão de rolamento, aumentando a capacidade da mesa de vibração, melhorar o desempenho de baixa frequência.
Parâmetros técnicos da tabela de vibrações horizontais (ensaios no eixo X, Y)

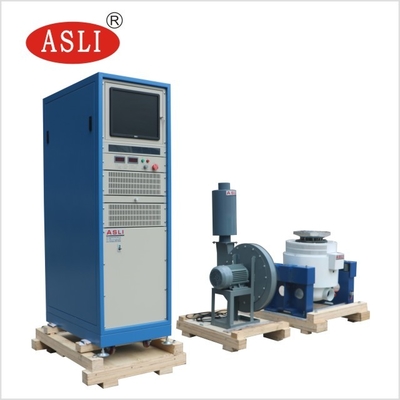

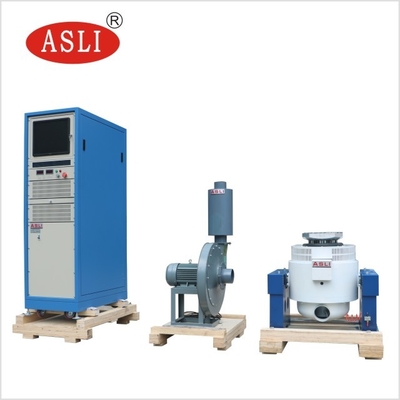

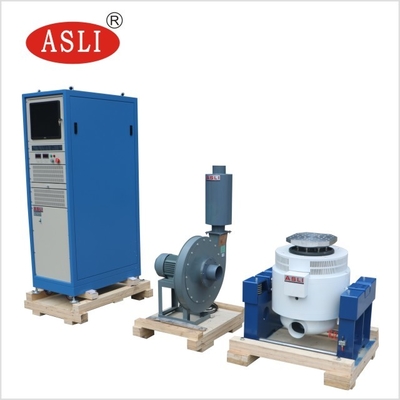

Fotos para referência:
Mais referências:
Para mais informações: 6.5Kgs Moving Coil Vibration Shaker Table for Test com 180Kgs Max Load, Bem-vindo a contactar-nos!
