3 eixos de vibração eletrodinâmica de alta frequência para ensaio de vibração de peças de automóveis
Product Details
| Força senoidal: | 20000N | Velocidade: | 10,6 m/s |
|---|---|---|---|
| Direção da vibração: | Vertical | Aceleração: | 100 g |
| Frequência: | 3 ~ 3000 Hz | Potência: | 380v 3 fases |
| Deslocamento: | 51 mm | bobina movente: | 320nm |
| Destacar |
Peças para automóveis Mecânica de vibração eletrodinâmica,3 eixos Electrodynamic Shaker de vibração,Peças para automóveis Shaker de ensaio de vibração |
||
Product Description

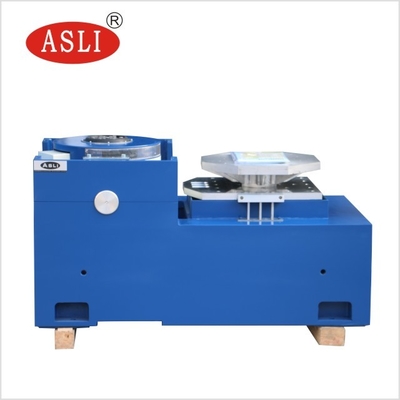

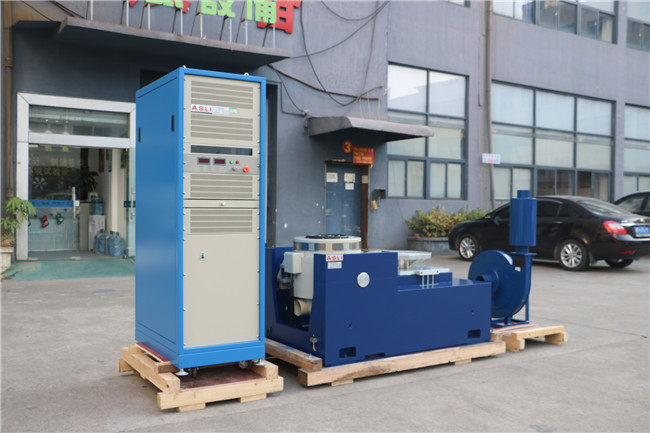

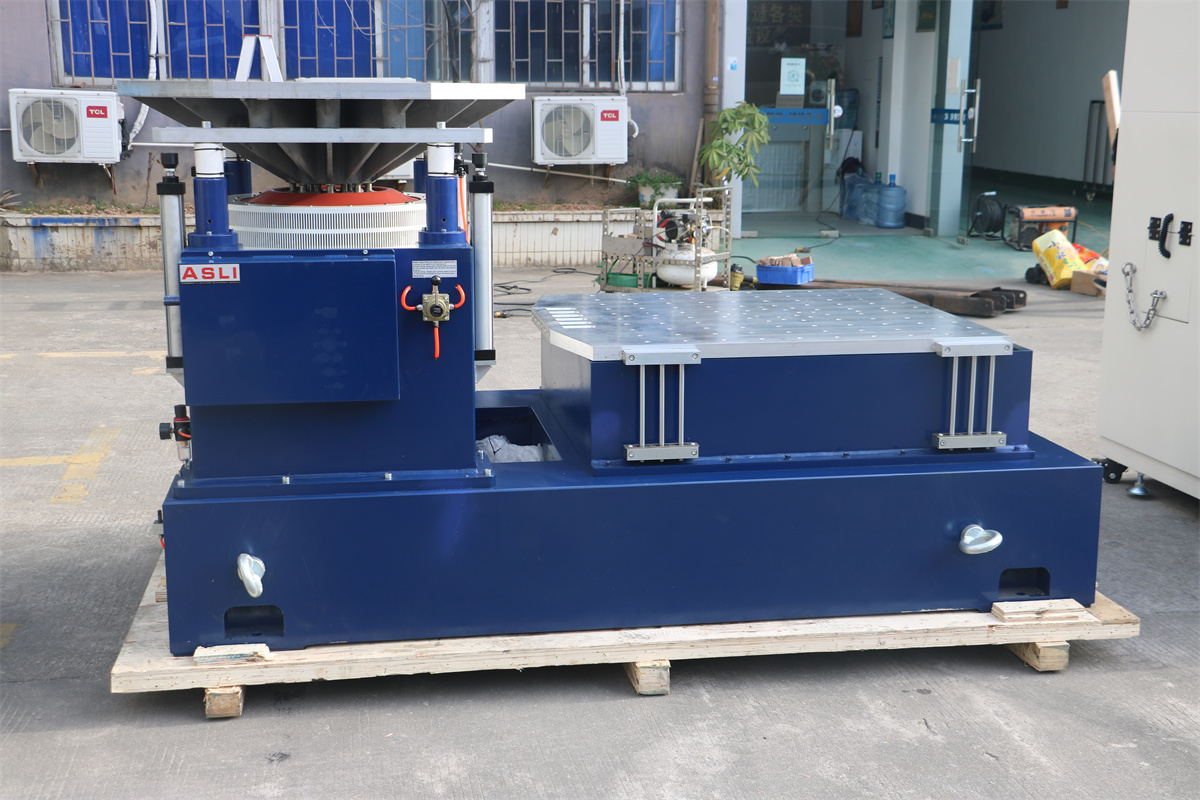

Este balançador de vibração eletrodinâmico de três eixos é projetado para testes precisos de vibração e choque de alta frequência de componentes automotivos e outros conjuntos críticos.Combina a tecnologia avançada de accionamento eletromagnético com um design estrutural robusto para fornecer, resultados repetíveis nos perfis de ensaio de choque sinusoidal, aleatório e clássico.
Descarregar o banco de ensaio de vibração de alta frequência ES-30 (PDF)Qual é o objectivo dos testes de vibração?
Os testes de vibração monitorizam os níveis e padrões de sinais de vibração dentro de um componente, máquina,ou estrutura para detectar eventos de vibração anormais e avaliar a condição geral do objeto de ensaio.
Como fabricante do Teste de Choque de Laboratório de Vibração de Três Eixos Eletromagnético, adotamos tecnologias avançadas, incluindo uma estrutura de circuito duplo-magnético,Círculos de acção do esqueleto auto-geradosEstes sistemas permitem testes de vibração sinusoidal de três eixos X, Y e Z e testes de vibração aleatória de banda larga,e testes de pulso clássicos (half- sineEstes produtos são amplamente utilizados na defesa nacional, armas, aviação, aeroespacial, comunicações, eletrónica, aparelhos eléctricos,e indústrias de electrodomésticos.
- Esqueleto de círculo dinâmico bem concebido com uma frequência de ressonância axial de estágio superior.
- Projetos de circuitos de dois ímãs com baixa fuga de fluxo magnético, estrutura compacta e layout racional.
- Rocker rod roller bearings com orientação de rigidez do corpo composito reta e orientada para importação, proporcionando uma forte capacidade de carga excêntrica.
- Fundamento de isolamento Trunnion dedicado ao uso de hormônios, com instalação móvel conveniente.
- A tecnologia avançada do sistema de movimento garante uma elevada fiabilidade do círculo dinâmico.
- O novo projeto de dutos aumenta o efeito de arrefecimento.
- Rigidez estática e dinâmica do rolamento com balão pequeno, aumentando a capacidade da mesa de vibração e melhorando o desempenho de baixa frequência.
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | Empilhadeira de movimento (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- O banco de carga pequeno permite uma aceleração e uma frequência de trabalho mais elevadas, melhorando a capacidade de carga e o desempenho geral do banco de máquinas completo.
- O banco horizontal e o banco de vibração são um tipo integral com uma estrutura perfeita, que oferece conveniência para instalação e ajuste.
- Trilha de pressão estática, em forma de V, com capacidade de resistência à inclinação e resistência à carga de desvio.
- Bomba de óleo incorporada com boa estrutura e fácil operação.
| Modelo | Tamanho do banco (mm) | Faixa de frequência (Hz) | Peso das peças em movimento (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400 × 400 × 30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢ 1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 5 ¢ 1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
As pinças VT verticais de banco estendido e especificadas são calculadas com precisão e elaboradamente concebidas para garantir que o cliente obtenha o melhor desempenho através de uma estrutura perfeita,materiais de alta qualidade, e uma qualidade de trabalho superior.
| Modelo | Peso (kg) | Frequência máxima (Hz) | Tamanho do banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
Para mais informações sobre o 3 Axis High Frequency Electrodynamic Vibration Shaker para Auto Parts Vibration Testing, bem-vindo a entrar em contato conosco.
Product Highlights
Agitador vibratório eletrodinâmico de 3 eixos para testes de peças automotivas. Força senoidal de 20kN, 3-3000Hz, aceleração de 100g, deslocamento de 51mm. Possui circuito magnético duplo, suspensão a ar e isolamento de munhão para testes confiáveis de vibração senoidal X/Y/Z e aleatória.
