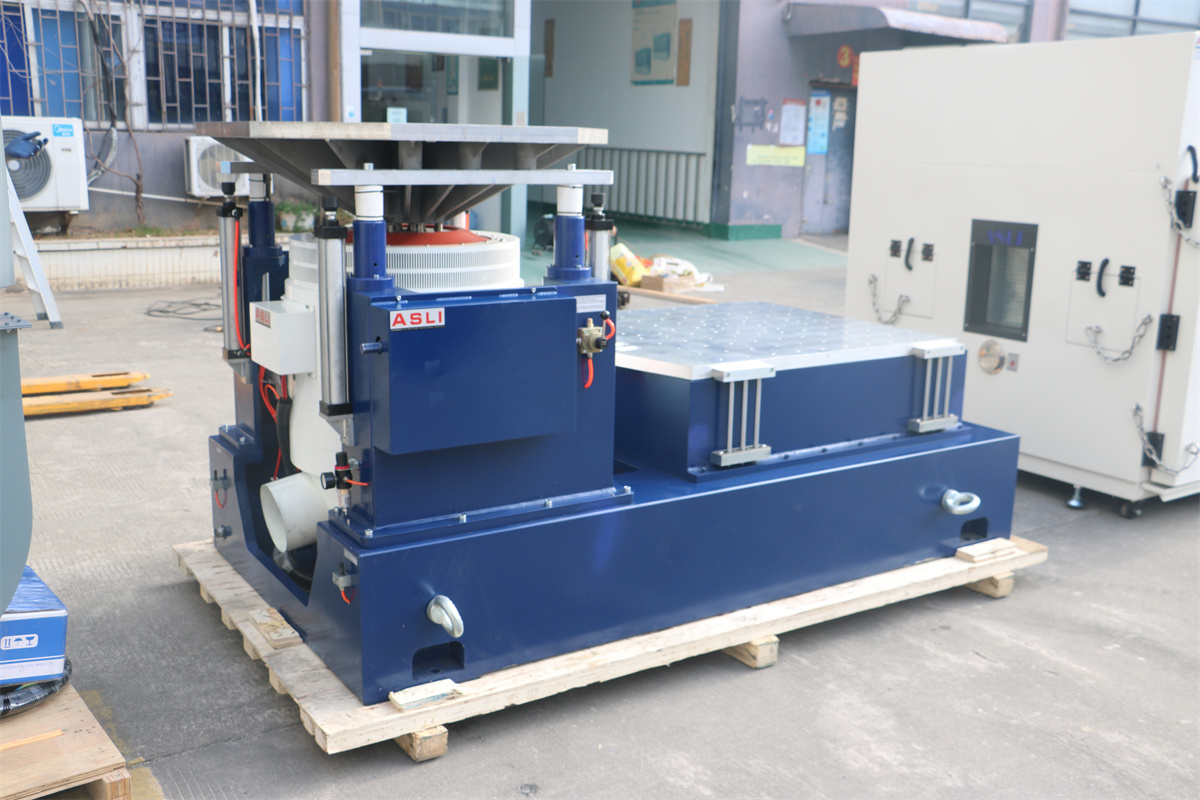

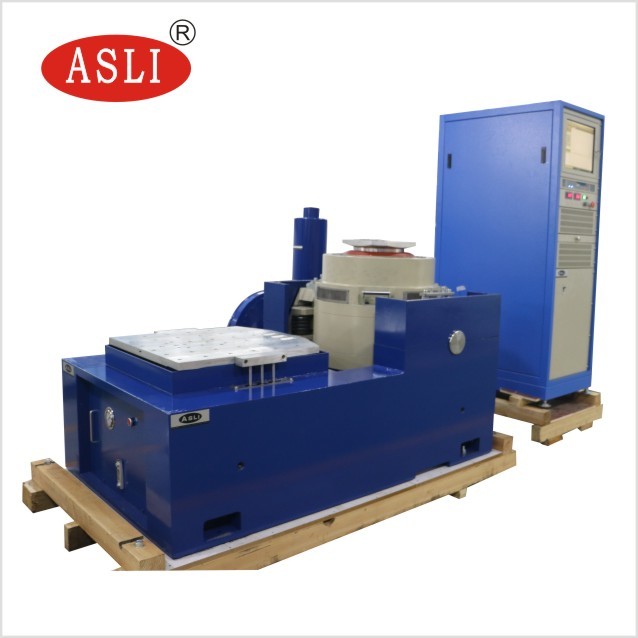

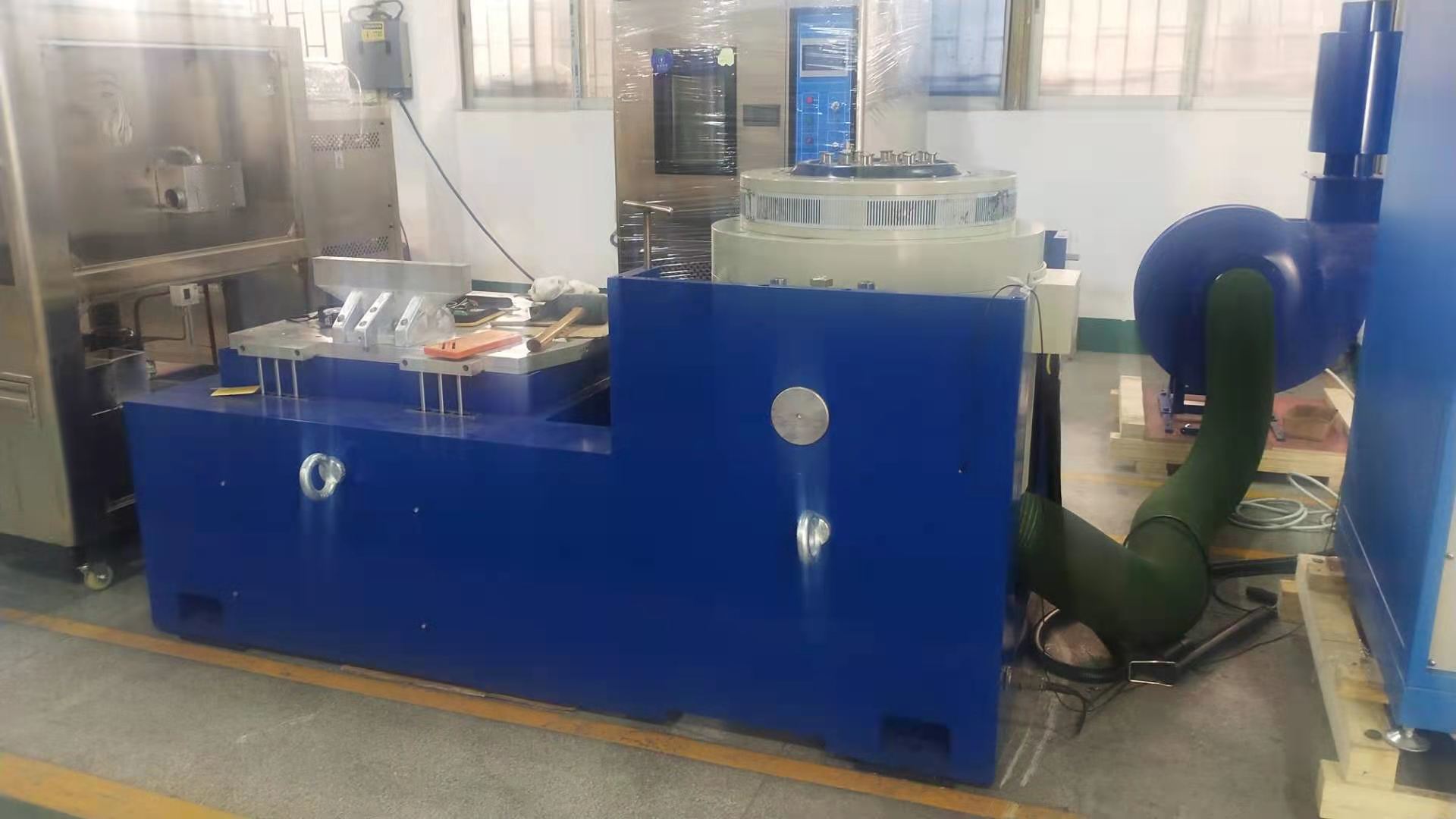

Sistema de Teste de Agitador de Vibração Eletrodinâmico Arrefecido a Ar, Mesa de Vibração de 3 Eixos
Product Details
| Força de vibração: | 30000N | Direção da vibração: | horizontal vertical |
|---|---|---|---|
| Aplicação: | peças de automóveis | Deslocamento: | 51 mm |
| Tamanho da tabela: | 1000*1000 mm | Tipo: | Frequência elevada |
| Destacar |
Mesa de Vibração Eletrodinâmica de 3 Eixos,Agitador de Vibração de 3 Eixos Arrefecido a Ar,Mesa de Vibração de Teste de 3 Eixos |
||
Product Description
O sistema de teste de vibração eletrodinâmica resfriado a ar é uma tabela de vibração de 3 eixos de alto desempenho projetada para testes rigorosos de resistência a vibrações.aviaçãoO sistema é concebido para detectar falhas em estágio inicial, simular condições de funcionamento do mundo real e, em seguida, ser utilizado para a detecção de falhas.,e validar a integridade estrutural com notável fiabilidade.
O equipamento suporta os modos de onda sinusoidal, FM, varredura, programável, multiplicador de frequência, logaritmo, aceleração máxima, modulação de amplitude e controle de tempo.Oferece controle de computador de função completa com aceleração fixa simples e configurações de amplitude fixaCada unidade é submetida a testes de funcionamento contínuos sem falhas durante três meses para garantir um desempenho estável e uma qualidade fiável.
- Modos de ensaio:Múltiples modos podem ser ajustados: sinus, aleatório, busca e residência de ressonância, impacto típico e modos de simulação de estrada.
- Aplicações:Aviação, aeroespacial, armas, navios, comunicações, automóveis, eletrônicos, elétricos, eletrodomésticos e outros campos.
Descarregar: Test Stand de vibração de alta frequência ES-30 (PDF)
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | Empilhadeira de movimento (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
| Tamanho da tabela | 1000 × 1000 mm |
|---|---|
| Materiais | Liga de alumínio |
| Espessura | 40 mm |
| Frequência máxima de trabalho | Sinus 1000 Hz, aleatório 1200 Hz |
| Tamanho do expansor | 1000 × 1000 mm |
|---|---|
| Materiais | Liga de alumínio |
| Frequência máxima de trabalho | Sinus 500 Hz, aleatório 1000 Hz |
| Max. Potência de saída | 42 kVA |
|---|---|
| Resposta de frequência | > 65 dB |
| Tensão de saída | 100 RPM |
| Eficiência de conversão | > 90% |
| Potência | 15 kW |
|---|---|
| Volume do ar | 00,66 m3/min |
| Pressão do ar | 00,08 kgf/cm2 |
| Diâmetro do tubo de ar | 200 mm |
Se precisar de mais informações sobre oSistema de ensaio de balançadores de vibração eletrodinâmicos arrefecidos a ar Tabela de vibrações de três eixosPor favor, sinta-se à vontade para nos contactar.
