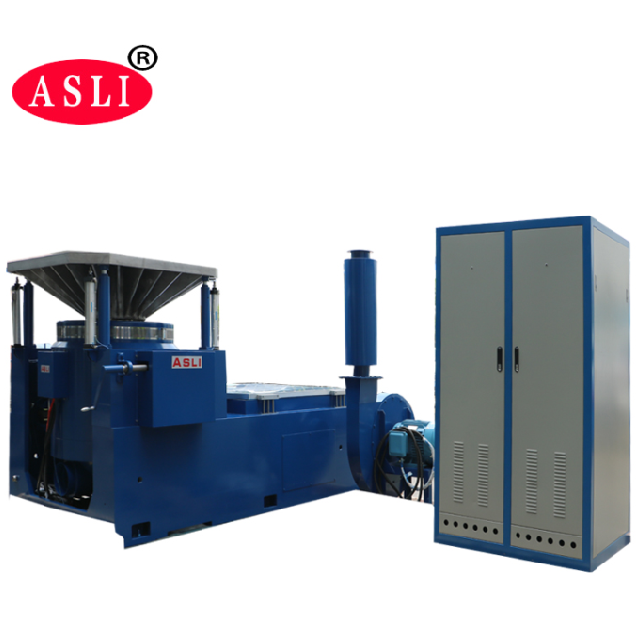

Máquina de Teste de Vibração Eletromagnética de Alta Frequência e Grande Deslocamento MIL-STD-810H

Brand Name: ASLI
Model Number: ES-40
Place of Origin: China
Certification: CE
Minimum Order Quantity: 1
Price: USD 20000~50000
Supply Ability: 30 conjuntos por mês
Delivery Time: 30-35 trabalho dias após o depósito
Payment Terms: T/t
Standard Packaging: Caixa padrão da madeira compensada da exportação

Product Details


Força senoidal: 40 kN Velocidade: 10,8 m/s
Deslocamento: 85 mm Frequência: 3~2000 Hz
carregamento: 500KG Aceleração: 100 g
Armadura: 450 mm Tamanho da tabela: 1000 x 1000mm
Destacar

Máquinas de ensaio eletromagnético de grande deslocamento

,

Máquina de ensaio de vibração eletromagnética

,

Máquinas de ensaio eletromagnético de alta frequência

Product Description

MIL-STD-810H Máquina de ensaio de vibração eletromagnética de alta frequência de grande deslocamento

Descarregar: Máquina de ensaio de temperatura de vibração THV-Volume (PDF)

Para que é usado um shaker?

Um shaker é um dispositivo eletromagnético usado para testes de vibração para excitar a estrutura sob teste.Os agitadores de vibração estão disponíveis em vários desenhos para atender a diferentes requisitos de ensaio.

Electromagnetic vibration shaker used for modal and endurance testing of structures

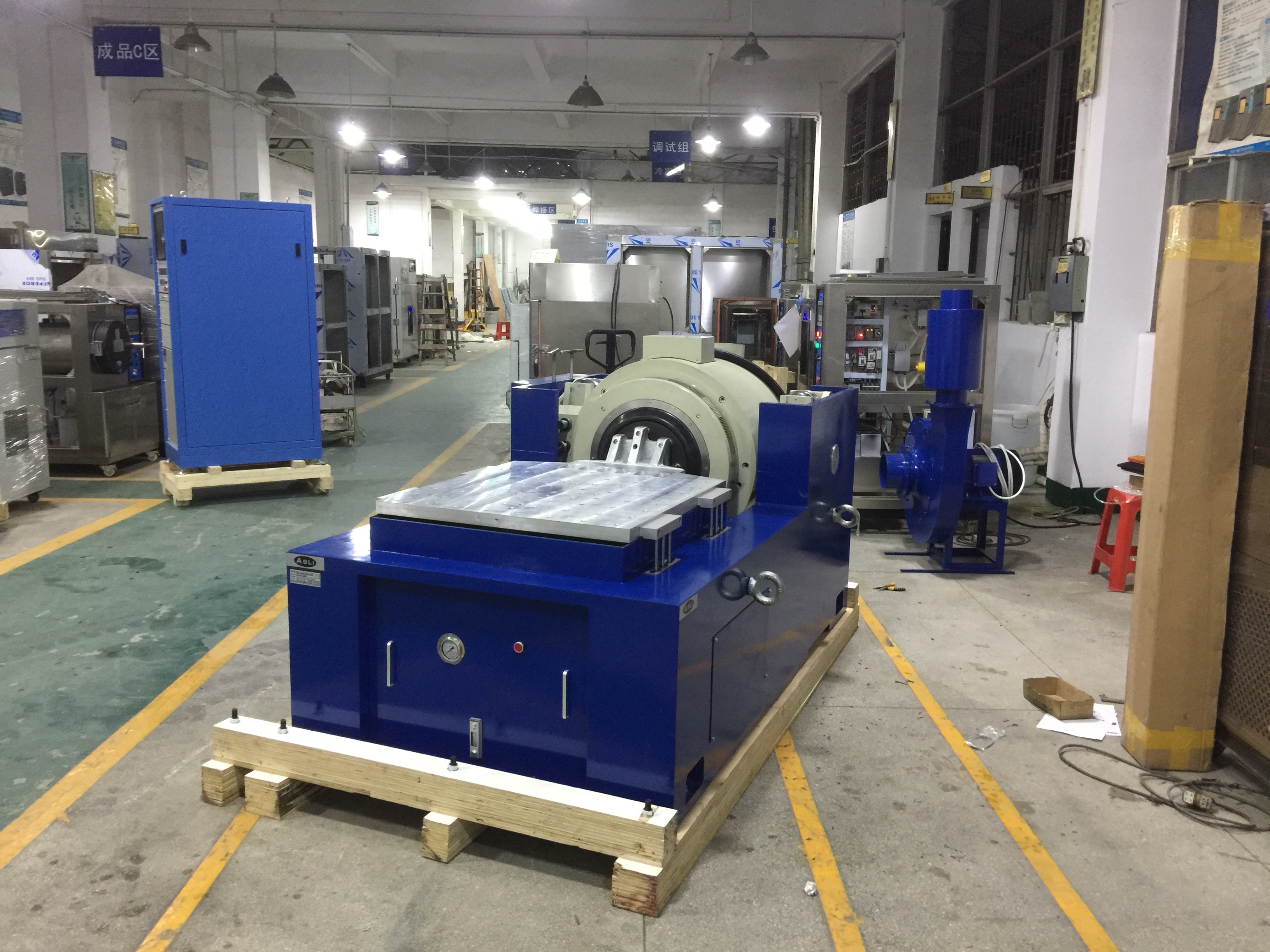

Sistema de ensaio de balançador de vibração 40KN refrigerado a ar com mesa de vibração de 1000 × 1000 mm

O agitador de vibração eletromagnética de alta frequência é concebido para avaliar as frequências de ressonância dos desenhos dos produtos e embalagens,e para simular a vibração aleatória que ocorre durante a distribuição ou em ambientes de utilizaçãoA máquina é simples de operar e pode realizar uma ampla gama de testes de vibração de acordo com as especificações governamentais, industriais e corporativas.

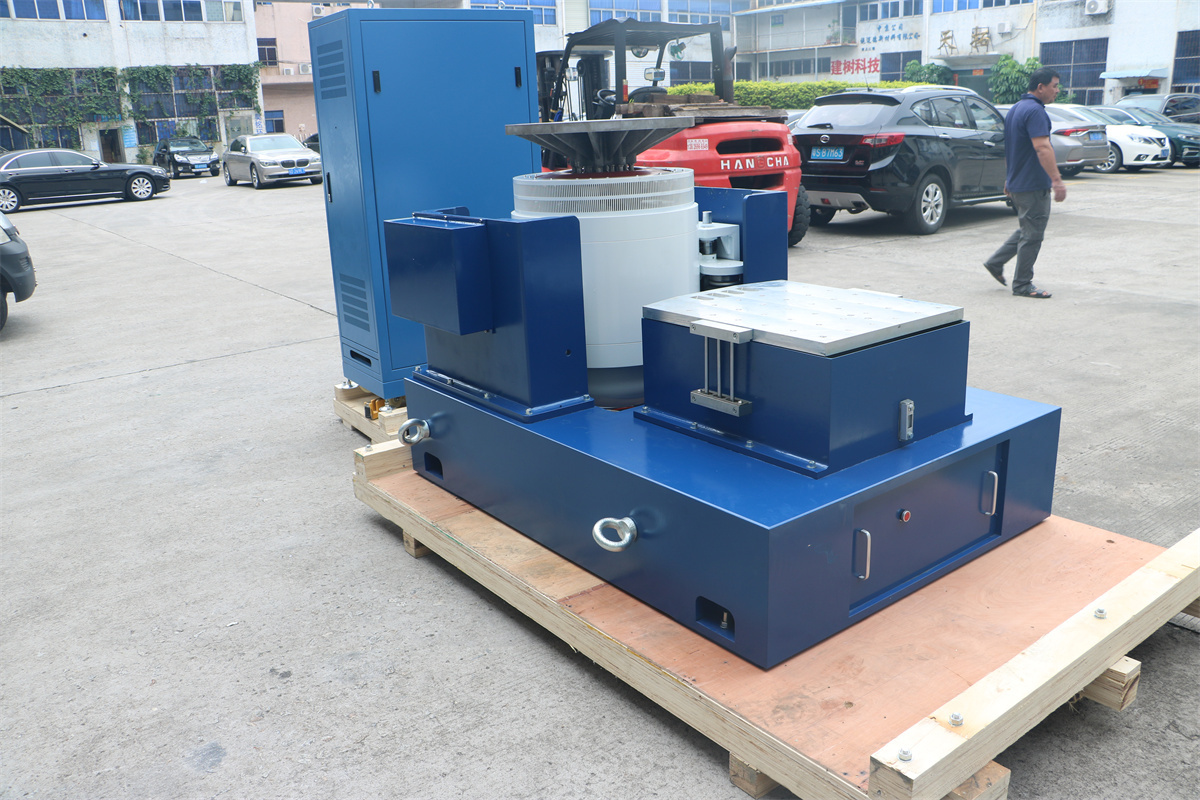

Air cooled 40KN vibration shaker test system with 1000 x 1000mm vibrating table
Características fundamentais
  1. Uma estrutura combinada de câmara de ensaio e sistema de refrigeração com um design compacto e elegante; consola independente.
  2. Operação conveniente; unidade de compressor de refrigeração original e os seus principais acessórios importados do estrangeiro.
  3. Controlador de ecrã táctil a cores LCD importado capaz de controlar automaticamente os programas de temperatura e umidade.
  4. Equipado com interface de telecomunicações RS-232, para atender às exigências únicas do cliente, os utilizadores podem escolher entre diferentes modelos de banco de ensaio de vibração para garantir um bom desempenho de arrefecimento.
  5. Sistema de vedação térmica e de ar; este banco de vibração também possui um efeito notável do equipamento de teste de fiabilidade de vibração mecânica e vibração de choque.
Especificações do agitador de vibração
Modelo Força senoidal nominal (N) Força aleatória nominal (N) Faixa de frequência (Hz) Aceleração nominal (m/s2) Velocidade nominal (m/s) Deslocamento nominal (p-p) mm Carga máxima (kg) Empilhadeira de movimento (kg) Dimensão da bobina móvel (mm)
ES-6600060003 ¢350010001.6251806.5Φ230
ES-6a600060003 ¢350010001.65125012Φ230
ES-1010000100003 ¢ 300010001.85127014Φ240
ES-2020000200003 ¢ 300010001.85130030Φ320
ES-3030000300003 ¢ 280010001.85145040Φ450
ES-4040000400003 ¢ 280010001.85150050Φ450
ES-5050000500003 ¢ 270010001.85175050Φ450
ES-6060000600003 ¢ 270010001.85175060Φ450
ES-1001000001000003 ¢250010001.851100090Φ450

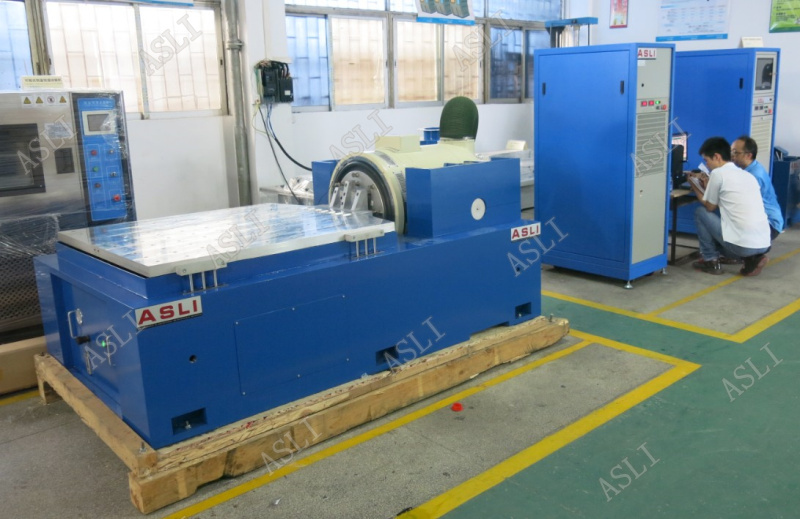

High frequency electromagnetic vibration shaker system with large displacement capability
Utilização combinada com câmara de ensaio de temperatura e umidade

O agitador pode também ser combinado com uma câmara de ensaio de temperatura e umidade para ensaios ambientais abrangentes.

ModeloTHV-408 ((A~F)
Dimensão internaW600 × H850 × D800 (mm)
Dimensão externaW850 × H1950 × D2100 (mm)
Intervalo de temperaturaTemperatura baixa: (A: 25°C; B: 0°C; C: -20°C; D: -40°C; E: -60°C; F: -70°C)
Temperatura elevada: 100°C (150°C)
Intervalo de umidade20% ∼98% R.H. (10% ∼98% R.H. / 5% ∼98% R.H. é uma condição especial opcional, requer desumidificador)
Precisão analítica / Uniformidade de distribuição de temperatura e umidade0.1°C; 0,1% H.R. / ± 2,0°C; ± 3,0% H.R.
Precisão de controlo da temperatura e da umidade±0,5°C; ±2,5% R.H.
Taxa de aceleração de temperatura / aceleração de quedaAumento da temperatura, aproximadamente, 0,1°C/min ou queda da temperatura, aproximadamente, 0,1°C/min.
(A taxa de queda da velocidade de 1,5°C/min é uma condição especial opcional)
Material interno e externoO material da caixa interna é de aço inoxidável SUS 304#; a caixa exterior é de aço inoxidável ou aço laminado a frio SEE revestido com tinta.
Material de isolamentoResistentes a altas temperaturas, densidade elevada, formato de cloro, espuma de aceto etílico
Sistema de arrefecimentoRefrigerador de vento ou de água / compressor de segmento único (-40°C), compressor de segmento duplo (-70°C)
Dispositivos de protecçãoComutador sem fusível, comutador de protecção contra sobrecarga do compressor, comutador de protecção do líquido de arrefecimento de alta e baixa tensão, comutador de protecção contra a sobrehumidade e a sobre temperatura, fusíveis, sistema de aviso de avaria,Proteção de alerta de curto prazo de armazenamento de água
Acessórios opcionaisPorta interna com orifício de operação (opcional), gravador (opcional), purificador de água, desumidificador
Equipamento de ensaio de vibraçãoEscolha o banco de teste de vibração adequado de acordo com a condição de teste do cliente; os parâmetros técnicos, por favor, tomar os parâmetros do Tester de vibração de tipo eletrodinâmica neste catálogo para referência
PotênciaLinhas AC380V de 3 fases 5 e 50/60 Hz

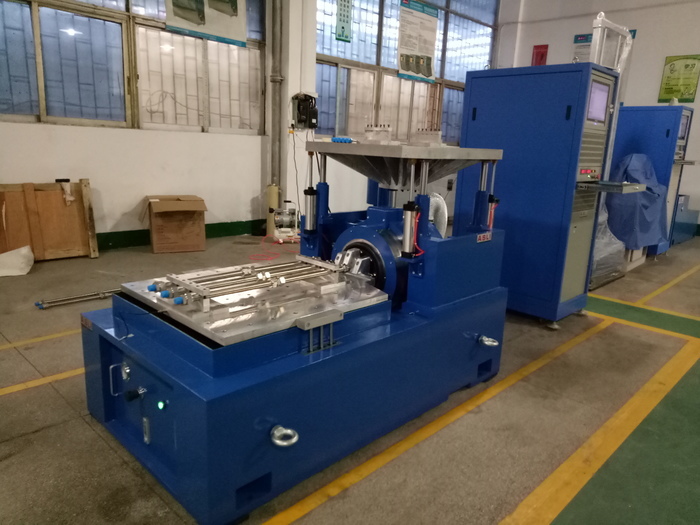

Temperature humidity test chamber combined with vibration shaker system Close-up view of vibration shaker and environmental chamber integration Technical diagram of electromagnetic vibration testing machine components Vibration shaker system with temperature humidity chamber in industrial setting
Vantagens do projeto
  1. Esqueleto de círculo dinâmico bem concebido, com uma frequência de ressonância axial de estágio superior.
  2. Dois circuitos magnéticos, baixa fuga de fluxo magnético, estrutura compacta e design racional.
  3. Rocker rod rolos de rolamentos retos e orientados para a importação corpo composto orientação de rigidez, capacidade de carga excêntrica.
  4. Fundamento de isolamento Trunnion dedicado ao uso de hormônios, com instalação móvel conveniente.
  5. Sistema de movimentação de tecnologia avançada para garantir uma elevada fiabilidade do círculo dinâmico.
  6. O novo projeto de dutos aumenta o efeito de arrefecimento.
  7. Rigidez estática e rigidez dinâmica do pequeno balão de rolamento, aumentando a capacidade de suporte da mesa de vibração e melhorando o desempenho de baixa frequência.

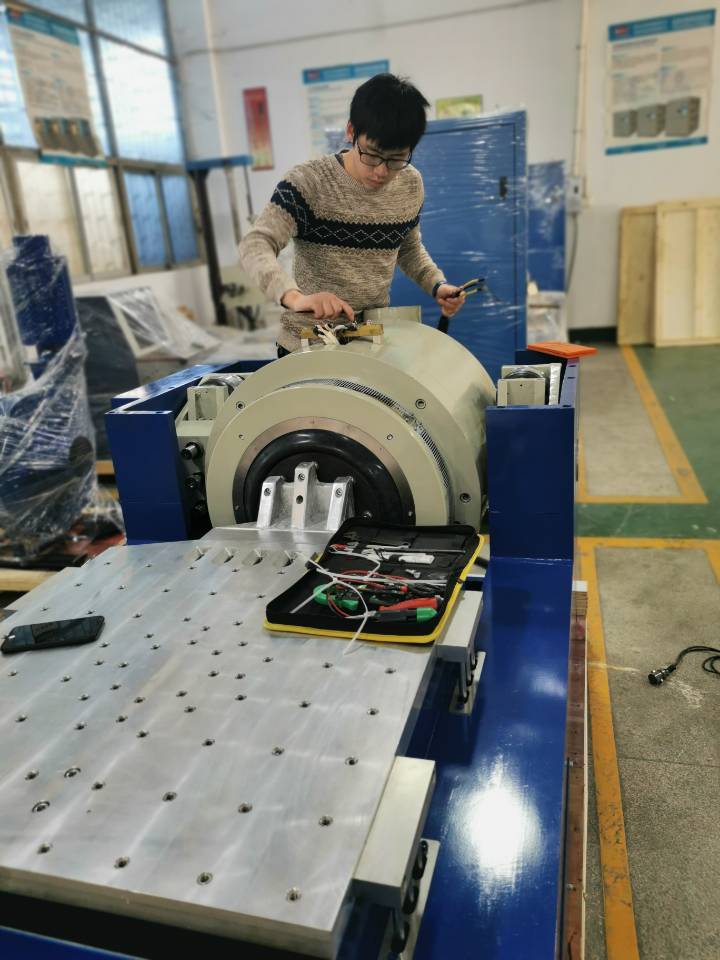

Detailed view of vibration shaker design features and construction

Se precisar de mais detalhes sobre a máquina de teste de vibração eletromagnética de alta frequência de grande deslocamento MIL-STD-810H, sinta-se à vontade para enviar sua consulta.

Product Highlights

Máquina de teste de vibração eletromagnética MIL-STD-810H: força senoidal de 40KN, 3-2000 Hz, deslocamento de 85 mm, carga de 500 kg, aceleração de 100 g, mesa de 1000x1000 mm. Refrigerado a ar, confiável, com integração opcional de câmara de temperatura e umidade para testes abrangentes.
