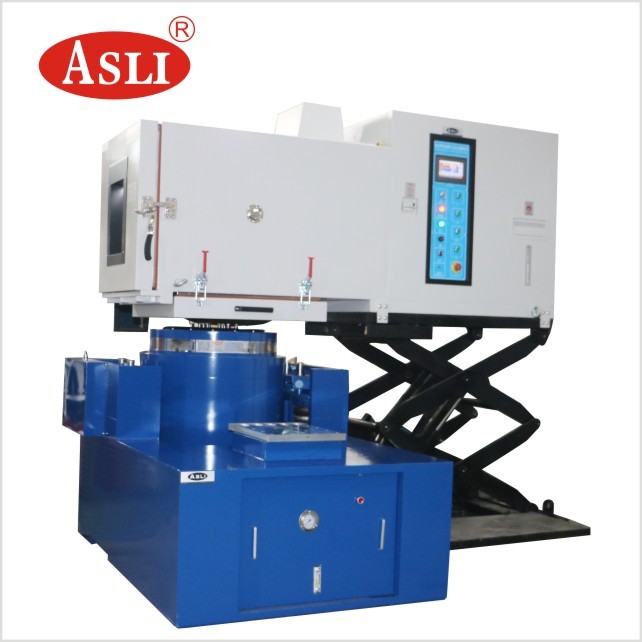

Sistema combinado de agitação de vibração de teste climático ambiental programável
Product Details
| sine force: | 20000N | speed: | 1.8m/s |
|---|---|---|---|
| displacement: | 51mm | frequency: | 3~2000HZ |
| loading: | 300kg | Acceleration: | 100g |
| armature: | 320mm | ||
| Destacar |
Sistema de agitação por vibração programável,Mecanismo de ensaio climático ambiental,Sistema de ensaio de vibração personalizável |
||
Product Description
O agitador de vibração eletromagnético vertical e horizontal de alta frequência para aplicações em semicondutores é projetado para avaliar as frequências de ressonância de projetos de produtos e embalagens e para simular a vibração aleatória que ocorre durante a distribuição ou em ambientes de uso. O sistema é simples de operar e pode realizar uma ampla gama de testes de vibração de acordo com especificações governamentais, industriais e corporativas.

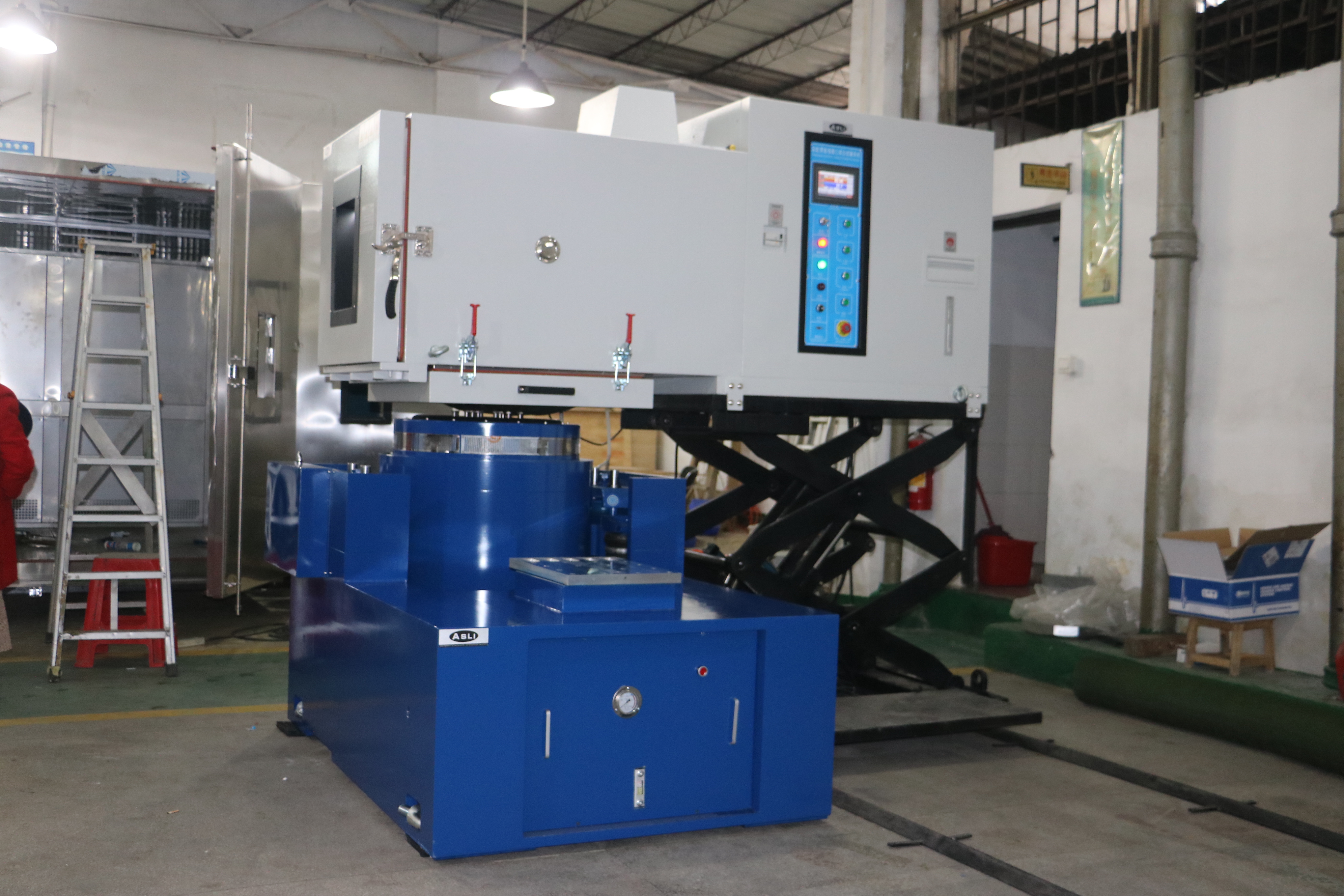

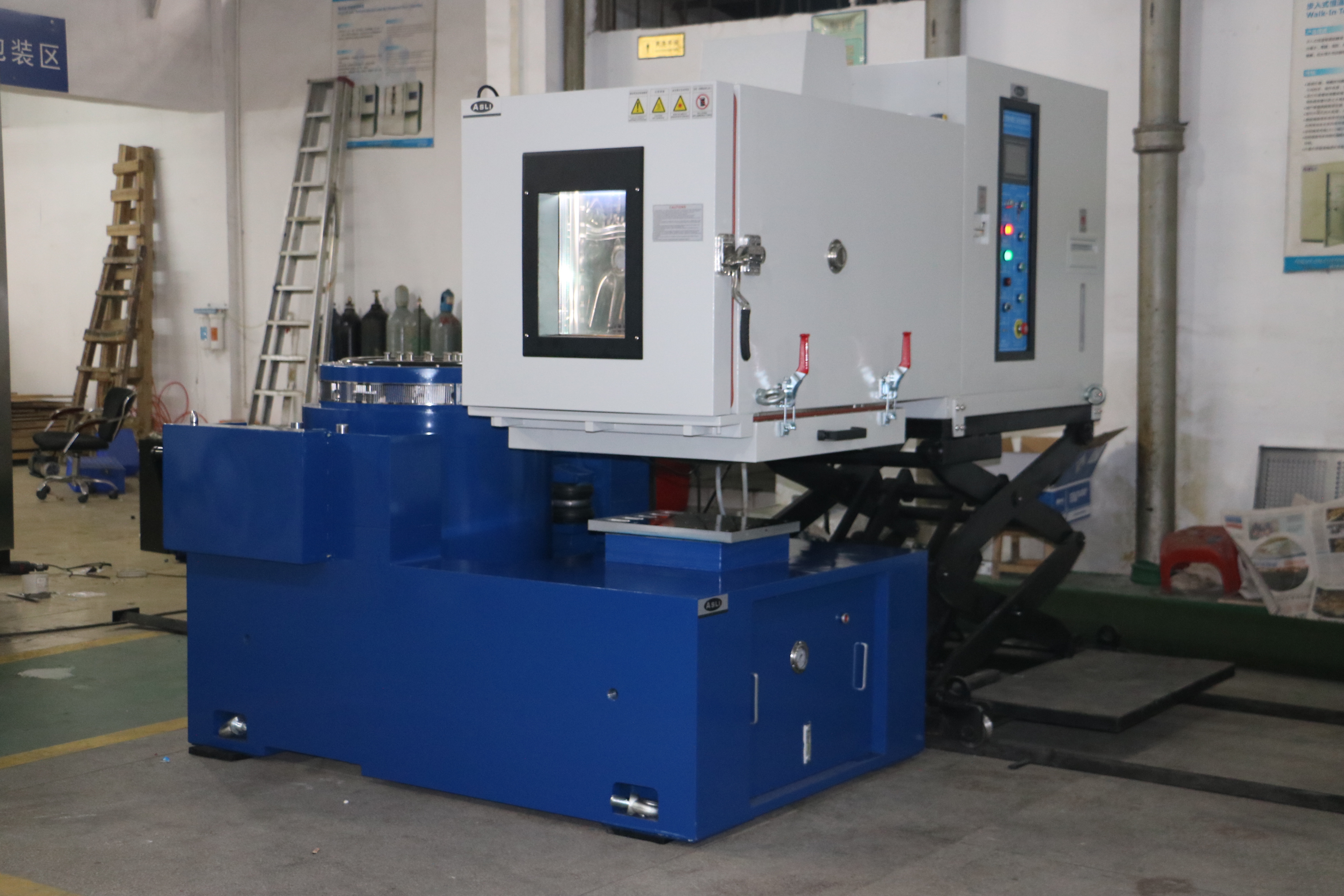

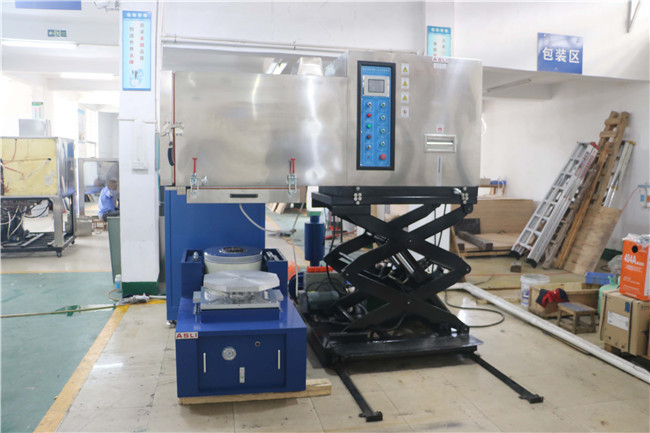

- Uma estrutura combinada de câmara de teste e sistema de refrigeração, ostentando um design compacto e elegante com um console independente.
- Operação conveniente, apresentando uma unidade de compressor de refrigeração original e acessórios principais importados do exterior.

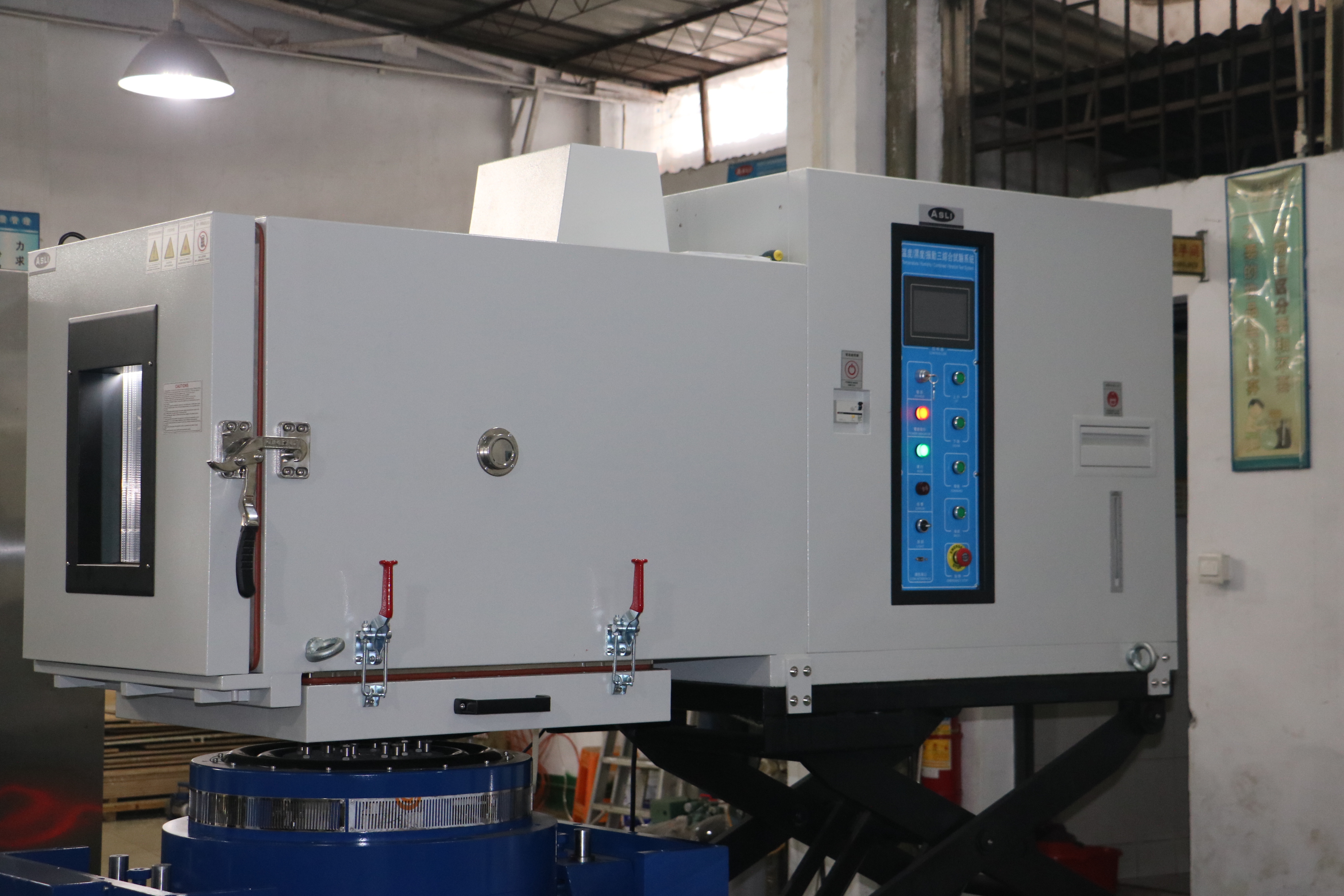

- Controlador de tela sensível ao toque colorida LCD importado capaz de controle automático de programas de temperatura e umidade.
- Equipado com uma interface de telecomunicação RS-232. Para atender às demandas específicas do cliente, os usuários podem escolher entre diferentes modelos de bancada de teste de vibração para garantir que, além de um bom desempenho de resfriamento, a bancada também ofereça um efeito notável de vibração mecânica.
- Sistema de vedação de calor e ar combinado com a bancada de vibração fornece testes confiáveis de vibração mecânica e vibração de choque.
| Modelo | THV-408(A~F) |
| Dimensão Interna | W600 × H850 × D800 (mm) |
| Dimensão Externa | W850 × H1950 × D2100 (mm) |
| Faixa de Temperatura | Baixa temperatura: (A: 25ºC; B: 0ºC; C: -20ºC; D: -40ºC; E: -60ºC; F: -70ºC) Alta temperatura: 100ºC (150ºC) |
| Faixa de Umidade | 20%~98% UR (10%~98% UR / 5%~98% UR é uma condição opcional especial, requerendo um desumidificador) |
| Precisão Analítica / Uniformidade de Distribuição de Temperatura e Umidade | 0.1ºC; 0.1% UR / ±2.0ºC; ±3.0% UR |
| Precisão de Controle de Temperatura e Umidade | ±0.5ºC; ±2.5% UR |
| Taxa de Velocidade de Subida / Descida de Temperatura | Subida de temperatura aprox. 0.1~3.0ºC/min / descida de temperatura aprox. 0.1~1.5ºC/min (A taxa mínima de descida de 1.5ºC/min é uma condição opcional especial) |
| Material Interno e Externo | O material da caixa interna é aço inoxidável SUS 304#; a caixa externa é aço inoxidável ou aço laminado a frio SEE com revestimento de tinta. |
| Material de Isolamento | Materiais de isolamento resistentes a altas temperaturas, alta densidade, formiato de cloro, espuma de acetato de etila |
| Sistema de Refrigeração | Refrigeração a ar ou a água / compressor de segmento único (-40ºC), compressor de segmento duplo (-70ºC) |
| Dispositivos de Proteção | Interruptor sem fusível, interruptor de proteção contra sobrecarga para compressor, interruptor de proteção de refrigerante de alta e baixa tensão, interruptor de proteção contra excesso de umidade e temperatura, fusíveis, sistema de aviso de falha, proteção de aviso de curto armazenamento de água |
| Acessórios Opcionais | Porta interna com orifício de operação (opcional), gravador (opcional), purificador de água, desumidificador |
| Equipamento de Teste de Vibração | Escolha uma bancada de teste de vibração adequada de acordo com a condição de teste do cliente. Para parâmetros técnicos, consulte os parâmetros do Agitador de Vibração Eletrodinâmico neste catálogo. |
| Potência | AC380V 3 fases 5 fios, 50/60HZ |
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máxima (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

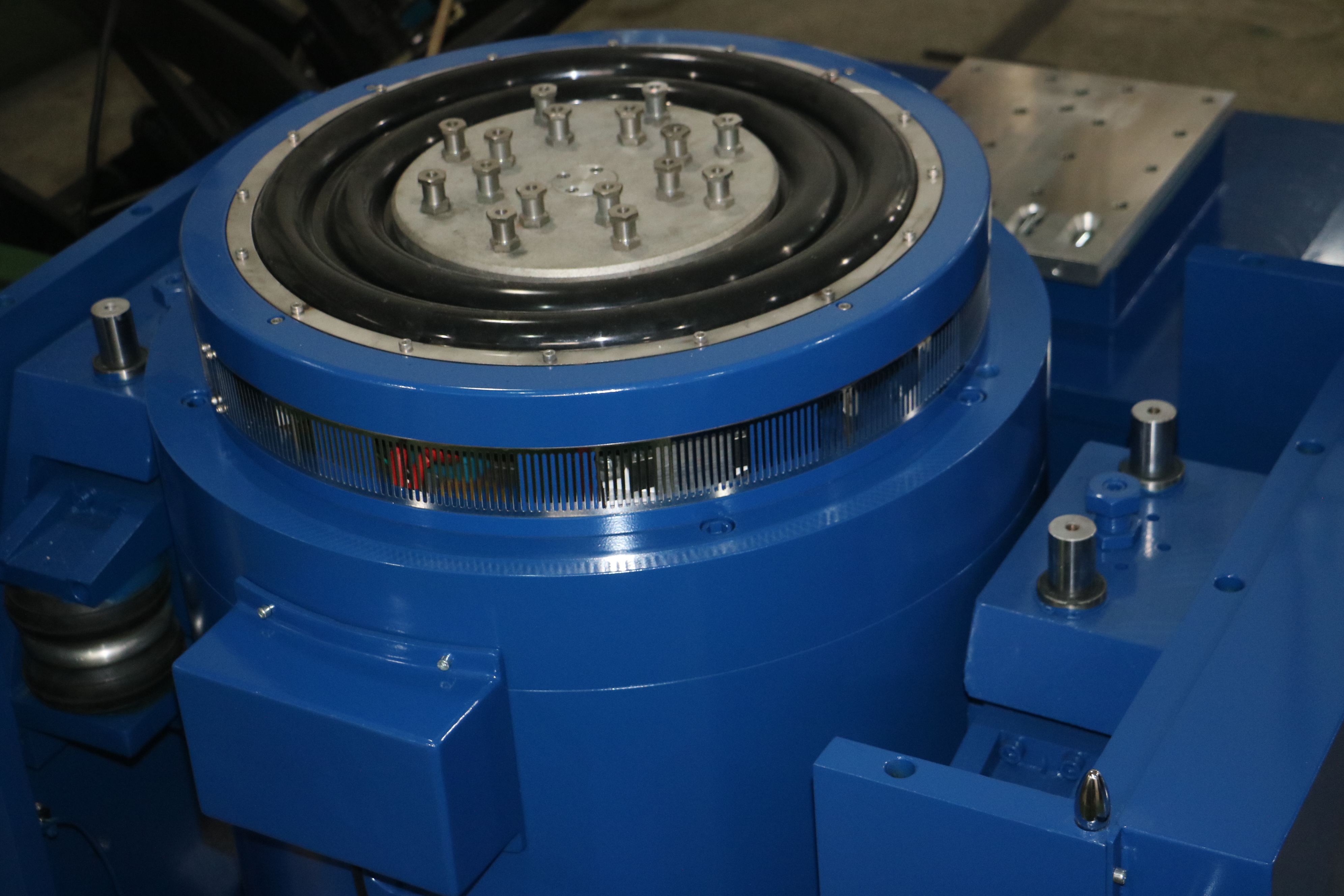

- Esqueleto dinâmico bem projetado com alta frequência de ressonância axial.
- Design de circuito magnético duplo com baixa fuga de fluxo magnético, estrutura compacta e racional.
- Rolamentos de rolos da haste basculante, rigidez do corpo reta e orientada para importação, com forte capacidade de carga excêntrica.
- Fundação de isolamento de pivô dedicada ao uso de vibração, com instalação móvel conveniente.
- Tecnologia avançada no sistema móvel garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- A rigidez estática e a rigidez dinâmica do rolamento reduzem o inchaço, aumentando a capacidade de carga da mesa de vibração e melhorando o desempenho de baixa frequência.
Sinta-se à vontade para nos contatar se tiver alguma dúvida ou necessidade em relação ao Sistema Combinado de Teste Climático Ambiental Programável de Personalização com Agitador de Vibração.
