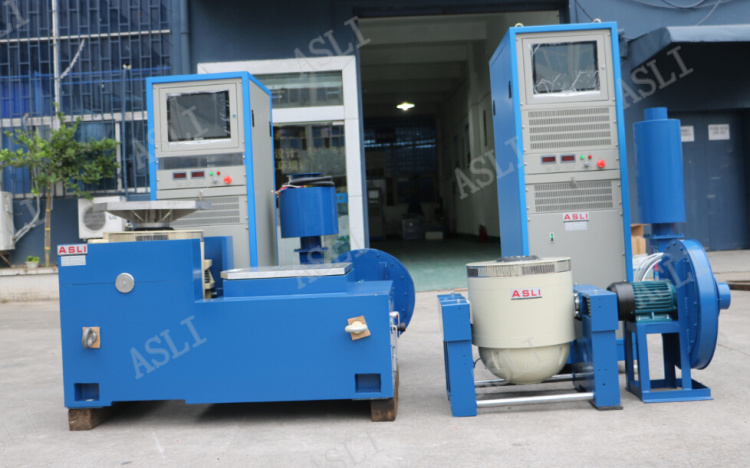

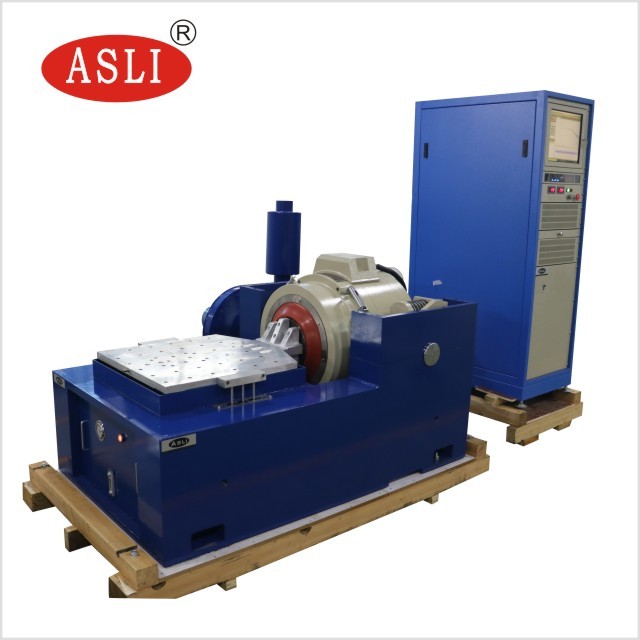

Equipamento de Teste de Vibração Aleatória Horizontal e Vertical Eletromagnético de Eixos XYZ
Aplicação
O High Frequency Vibration Shaker adotou a 'estrutura de circuito duplo-magnético', 'círculos de ação de esqueleto autogerados', 'Suporte Aerotransportado' e 'rolamentos de rolos e orientação linear', 'isolamento de munhão' tecnologia moderna avançada e tecnologia especial, pode ser concluído em testes de vibração senoidal de três eixos X, Y, Z e testes de vibração aleatória de banda larga, a serem concluídos pelo pulso clássico (meio - seno) e teste de espectro de resposta de choque. É amplamente utilizado em defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos, comunicações, eletrodomésticos e outros campos.
(1) Força Nominal: força senoidal 10000N; força aleatória 10000N; força de choque 20000N;
(2) Faixa de Frequência: 3Hz a 3000Hz, Frequência fixa, varredura para frente e para trás, seno, aleatório, choque
(3) Modo de Varredura de Frequência: linear, logarítmico, varredura para frente e para trás, frequência fixa
(4) Tempos de Varredura de Frequência: 1 a 32767
(5) Tempo de Varredura de Frequência: frequência fixa/único 1-3600mins, curvas de varredura de frequência podem ser exibidas.
(6) Aceleração Máxima 1000m/s2 (sem carga)
(7) Velocidade Máxima: 1.8/s
(8) Deslocamento Máximo: 51mmp-p (sem carga), pico duplo
(9) Deslocamento de Impacto: 51mm
(10) Peso da Bobina Móvel: 14kg
(12) Onda de Vibração: seno, aleatório, choque
(13) Diâmetro da Bobina Móvel: Φ240 mm
(14) Dimensão do Sistema de Vibração: W1060xH750xD845mm
(15) Peso do Sistema de Vibração: 960KG

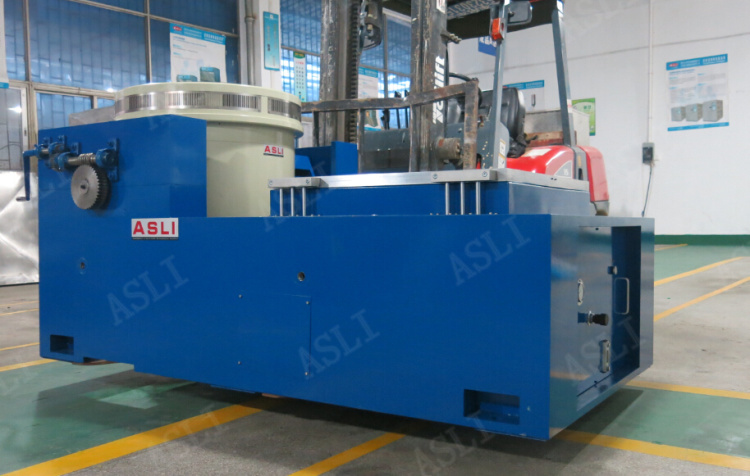

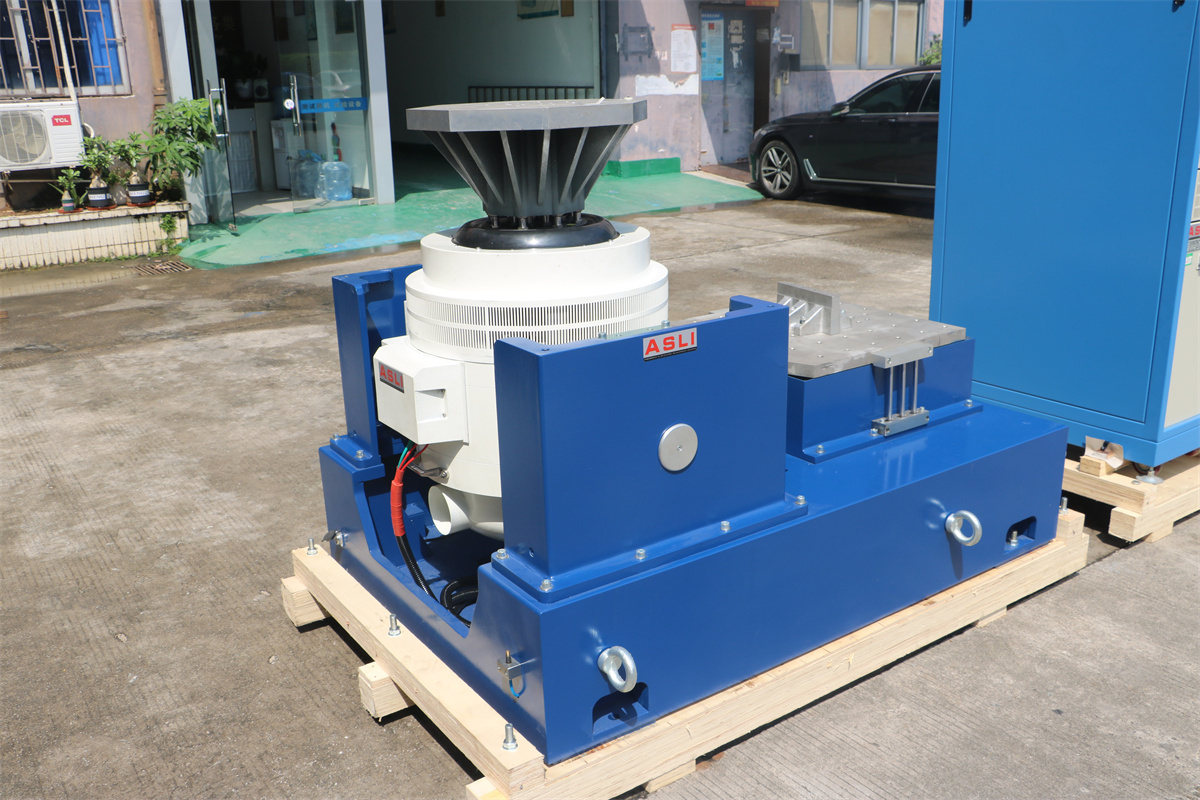

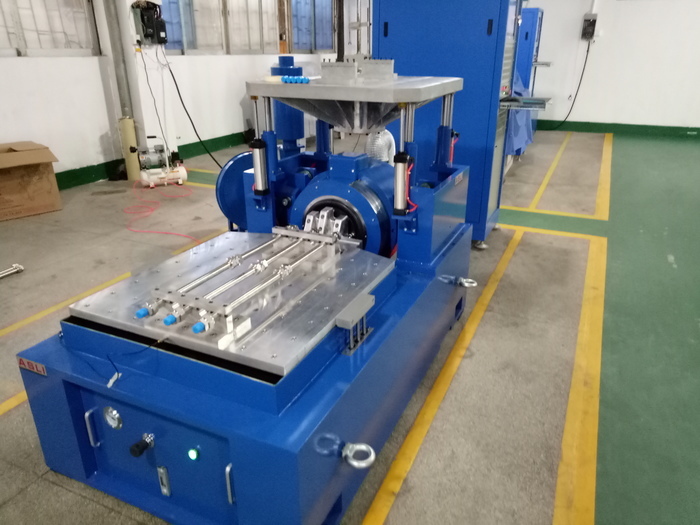

(16) Mesa deslizante horizontal e expansor vertical de 600mm*600mm
Parâmetros Técnicos:
| Nome | Mesa de Vibração de Embalagem/Testador de Mesa de Vibração para Peças Automotivas | ||||||||
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s2) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p)mm | Carga Máxima (Kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

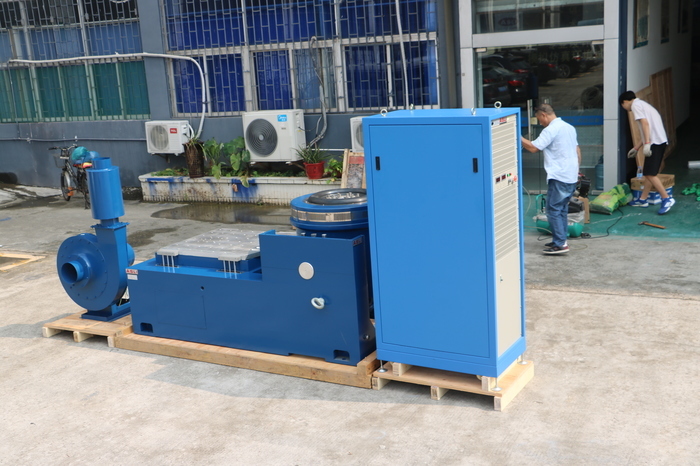

(1) Gerador de Vibração 1 conjunto
(2) Controlador de Vibração 1 conjunto
(3) Câmara de Conexão de Comunicação 1 conjunto
(4) Amplificador de Potência DA-10 1 conjunto
(5) Potência de Excitação 1 pc
(7) Software do Driver 1 conjunto
(8) Sistema de Refrigeração 1 conjunto
(9) Computador Industrial 1 conjunto
(10) Impressora Colorida 1 conjunto (Opcional)
(11) Sensor de Aceleração (inclui linha de saída) 1 pc
(12) Fixação de Vibração 1 conjunto (opcional, de acordo com a amostra de teste
Controlador de Vibração Digital
O controlador de vibração é o design mais recente da nossa empresa
que adota o sistema distribuído avançado internacional
arquitetura, e seu núcleo é a mais recente série TMS320
processador de alta velocidade de ponto flutuante de 32 bits da TI
empresa. O relatório de teste é gerado automaticamente em
Microsoft Word. Durante ou após o teste, o
relatório de teste pode ser editado e, em seguida,
gerado automaticamente ou manualmente.
Sinta-se à vontade para entrar em contato comigo se tiver alguma dúvida ou necessidade sobre o Equipamento de Teste de Vibração Aleatória Horizontal e Vertical Eletromagnético de Eixos XYZ.
