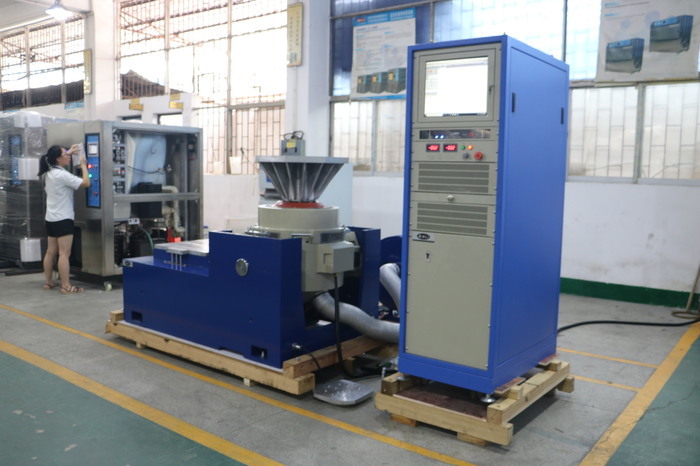

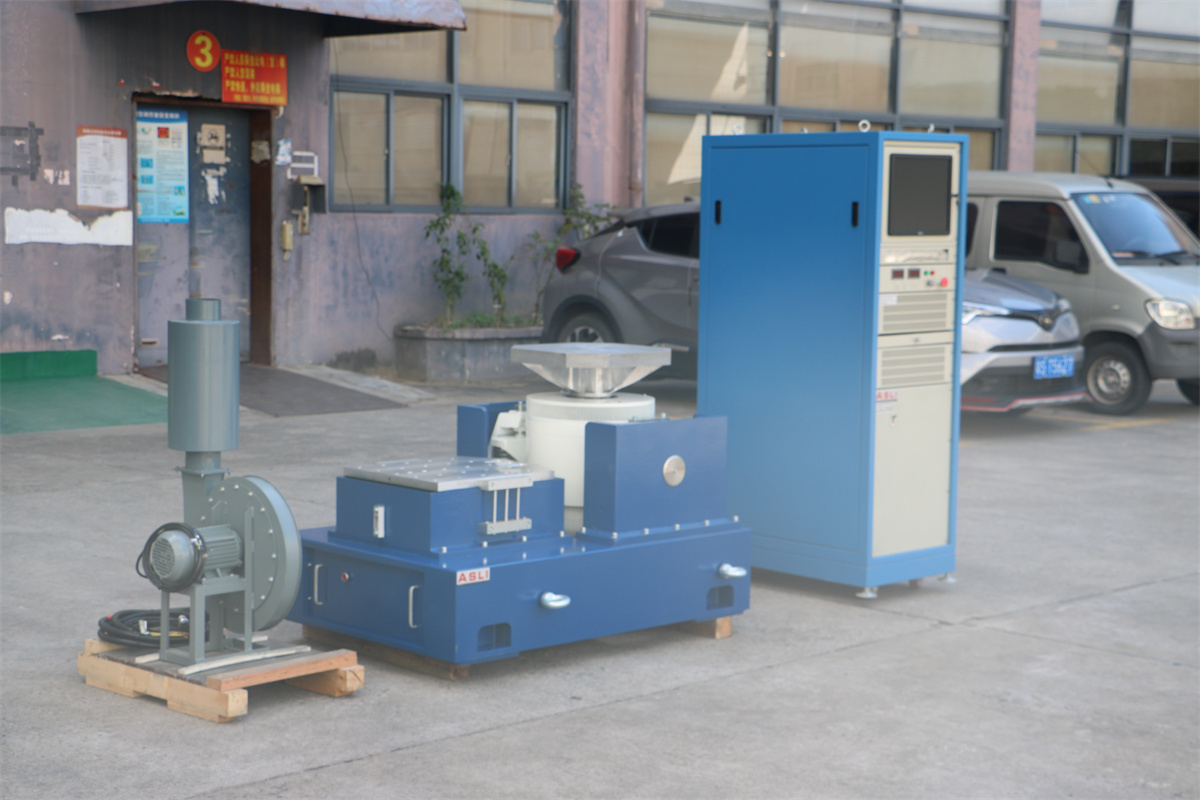

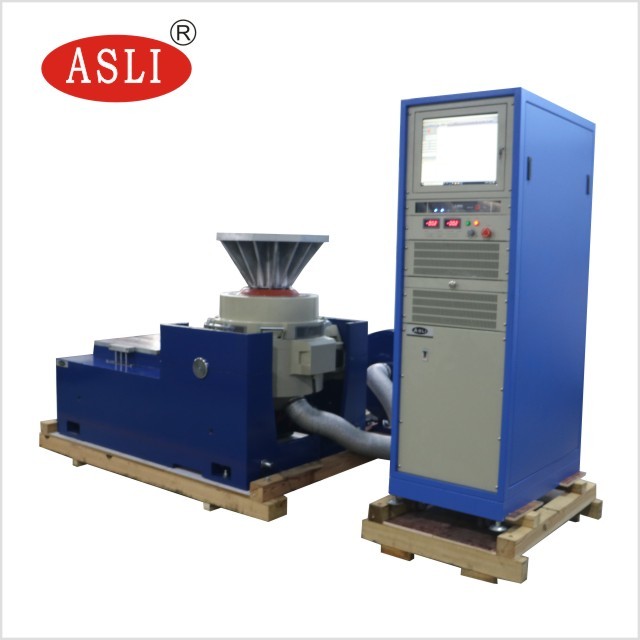

Equipamento de ensaio de vibração da bateria eletromagnética de controlo por computador para automóveis
Sistema de ensaio de vibraçãoÉ um sistema de ensaio de vibração concebido para o ensaio de vibração de produtos eletromecânicos de pequeno porte e leve peso com capacidade de carga máxima de 30 kg.
Parâmetros técnicos da máquina de ensaio de vibração:
| Modelo |
Sinus nominal Força(N) |
Classificado como aleatório Força(N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Classificados Desconhecidocolocação (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |

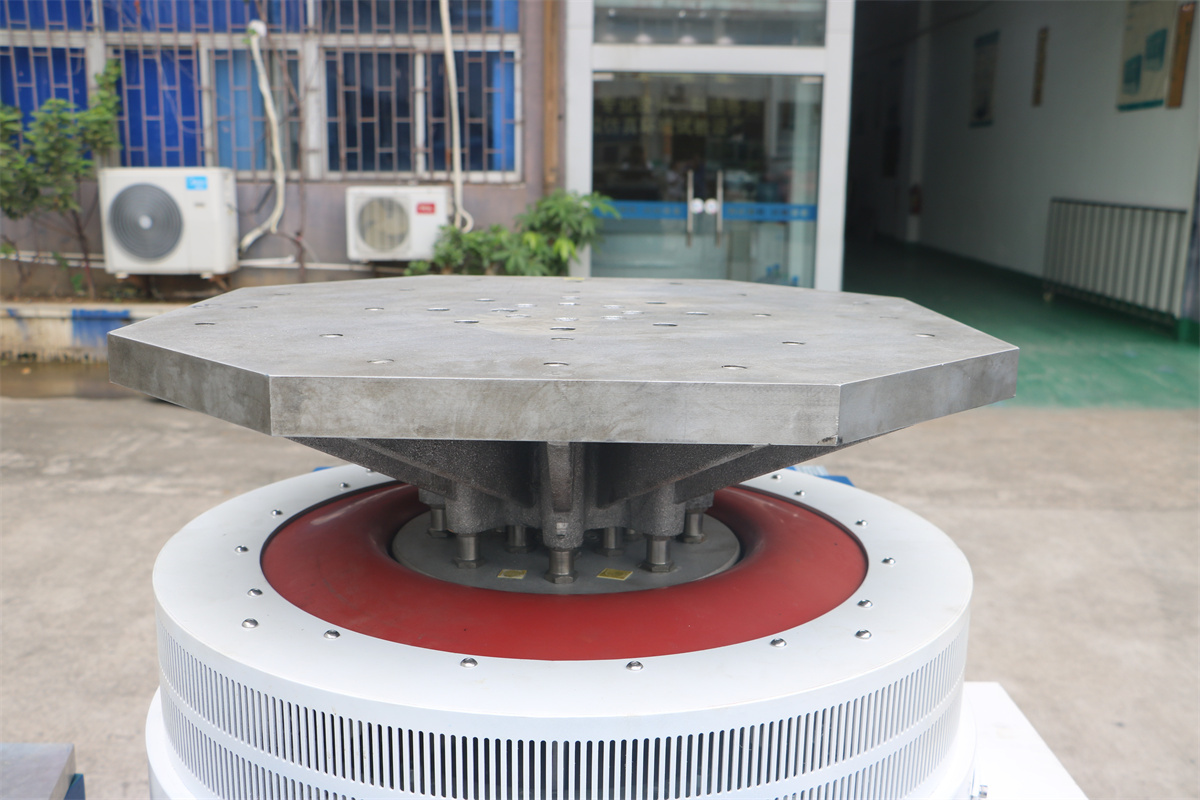

Dimensão de Empilhadeira móvel ((mm) |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |

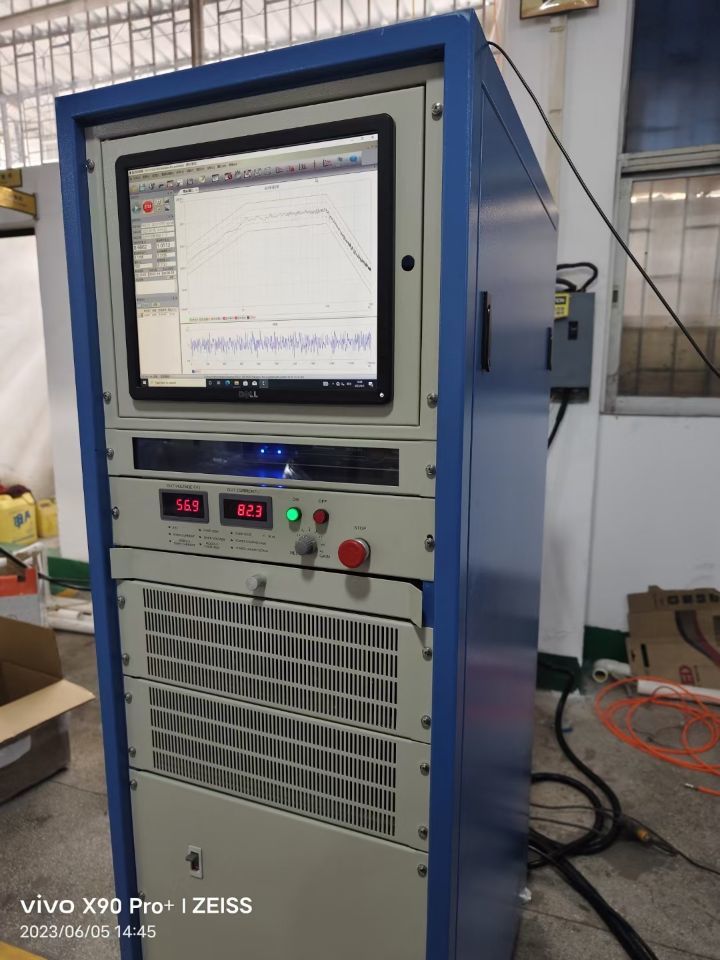

* Instalação fácil pode ser feita pelo usuário *Interface de utilizador: ecrã LCD táctil para modo local e PC-windows (através do Ethernet) para controlo remotomodo;
*Modo local: início rápido de um ensaio pré-definido, podem ser armazenadas dezenas de especificações de ensaio;

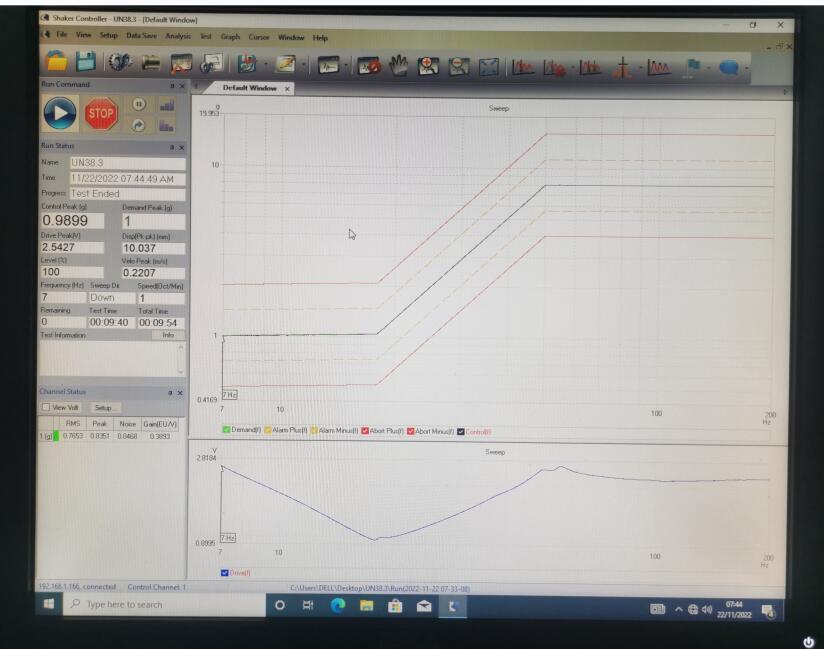

*Modo remoto: todas as operações do sistema, incluindo a definição dos ensaios e o armazenamento das especificações dos ensaios no monstro, controlo dos ensaios, revisão dos dados dos ensaios e documentação.
