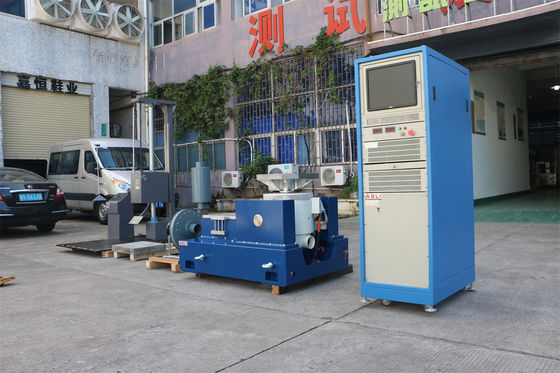

Sistema de ensaio de agitação de alta frequência eletrodinâmica
Equipamento de ensaio de vibração ES-20.pdf
Por que é necessário o teste de vibração?
Não é difícil de entender A vibração pode influenciar a durabilidade e a fiabilidade dos sistemas ou estruturas de máquinas e causar problemas como danos, paradas anormais e falhas catastróficas.A medição das vibrações é uma importante contramedida para evitar que estes problemas ocorram

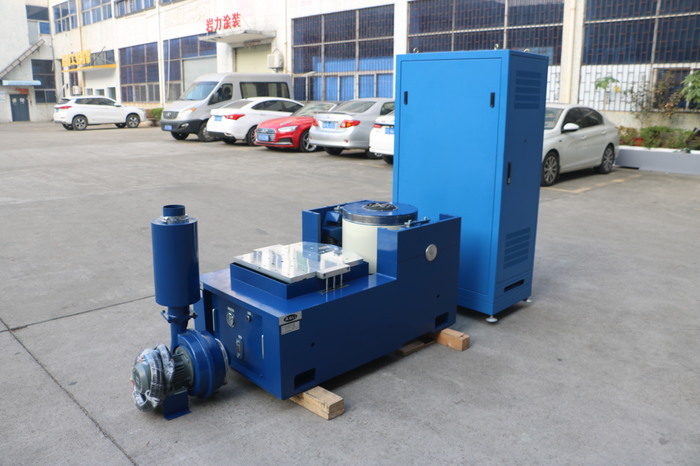

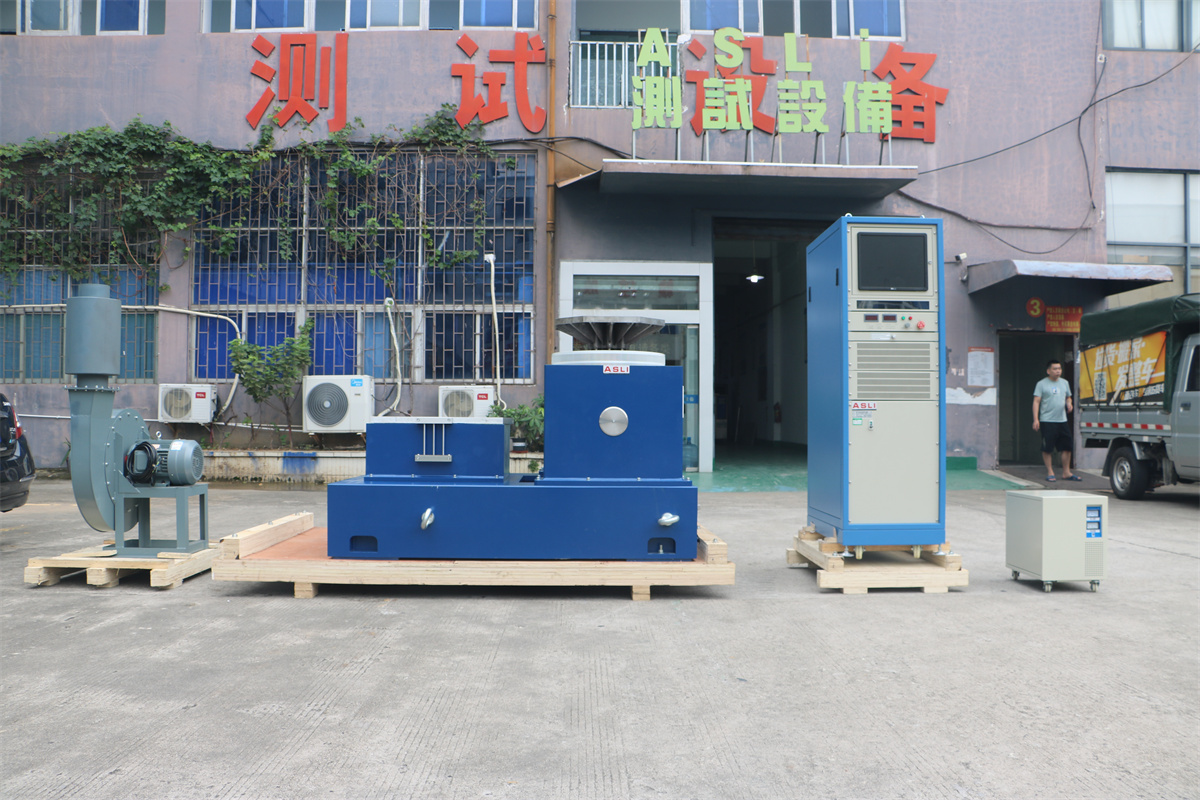

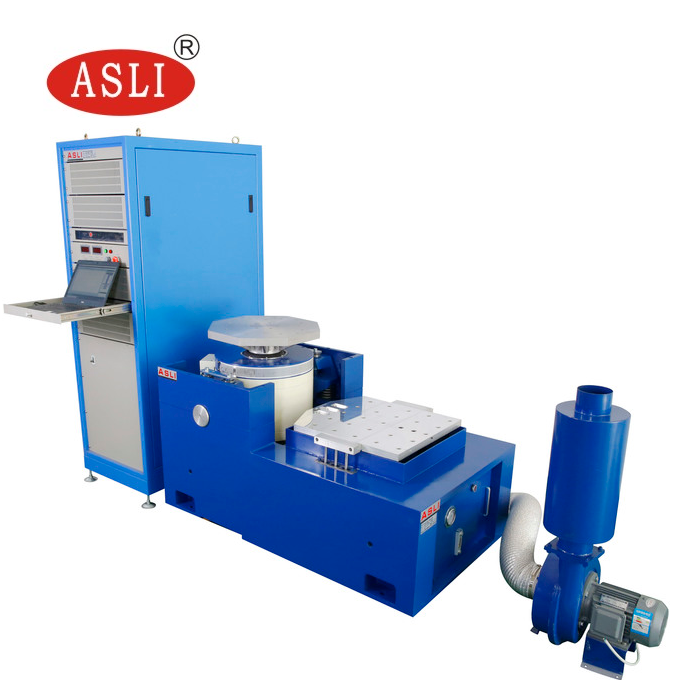

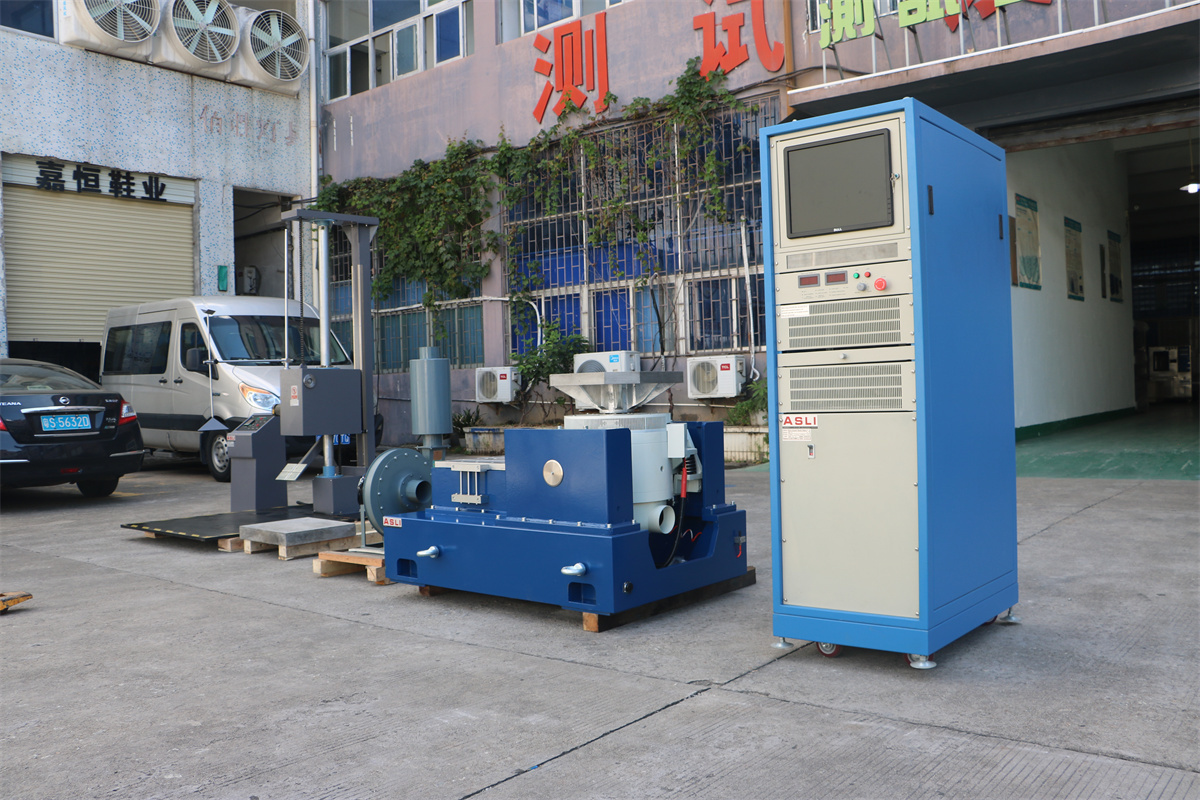

Composição do sistema de ensaio

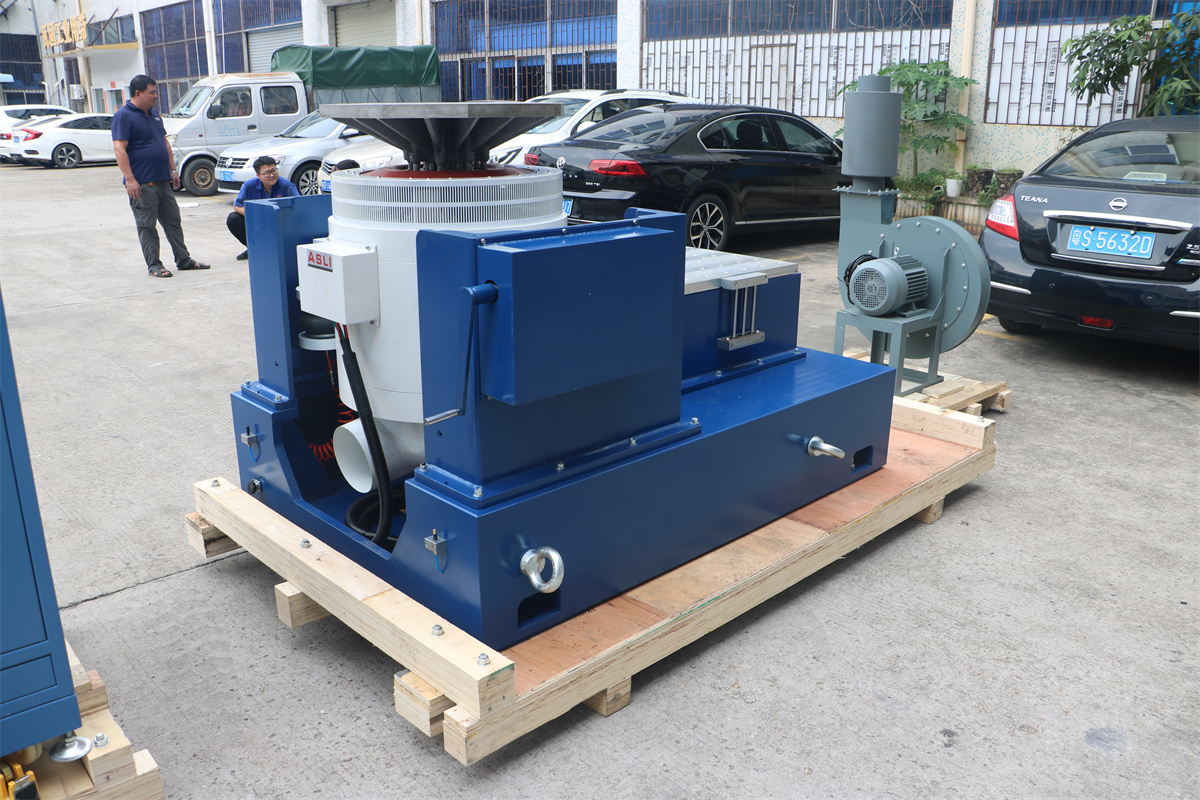

1Gerador de vibração horizontal de uma peça

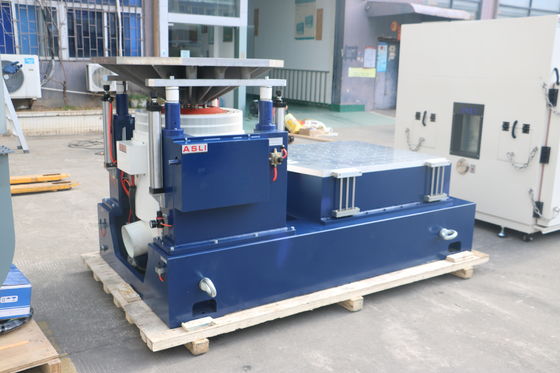

2Tabela de expansão vertical
3Ventilador de arrefecimento com silenciador
4Amplificador de potência digital
5Instrumento de medição de controlo de vibrações multifunção.
Especificações
| Nome | Sistema de ensaio de agitação de alta frequência eletrodinâmica | ||||||||
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal ((m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Se tiver dúvidas ou necessidades sobre o sistema de teste de vibração de alta frequência eletrodinâmicaPor favor, sinta-se à vontade para nos contactar.
