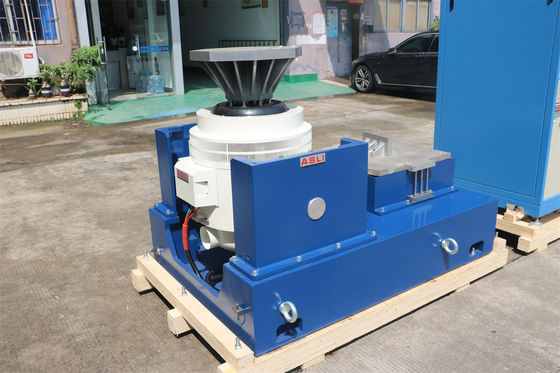

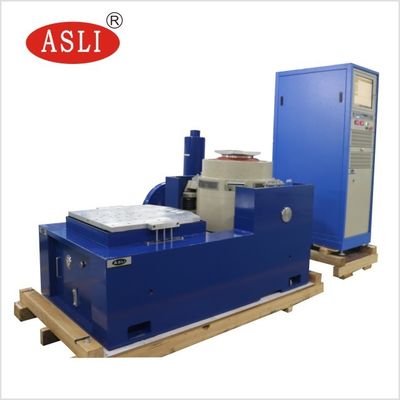

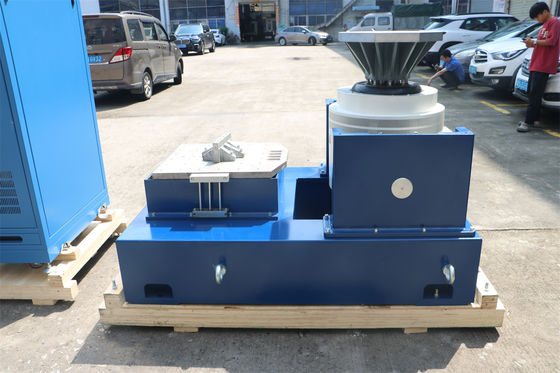

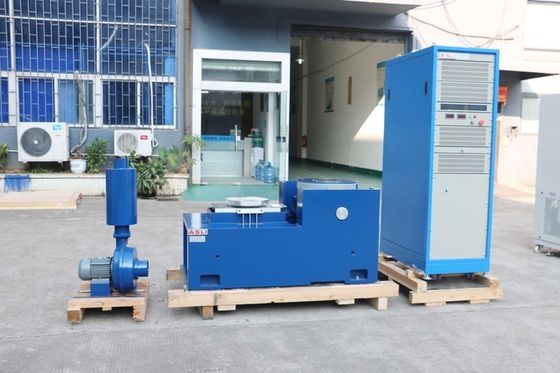

Simulação de Transporte de Agitador de Vibração Eletromagnética de Alta Frequência com Mesa Horizontal
O Sistema de Teste de Vibração pode atender aos seguintes padrões de teste:
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, NASA, GB, GJB, JIS, BS etc.
Aplicação
Máquina de Teste de Vibração de Alta Frequência / Sistema de Agitador Vertical Aplicar Para IEC ISTA MIL STD Test Standard adotou a 'estrutura de circuito duplo-magnético', 'círculos de ação de esqueleto autogerados', 'Suporte Aerotransportado' e 'rolamentos de rolos e orientação linear', 'isolamento do munhão' tecnologia moderna avançada e tecnologia especial, pode ser concluída em testes de vibração senoidal de três eixos X, Y, Z e testes de vibração aleatória de banda larga, a serem concluídos pelo pulso clássico (meio - seno) e teste de espectro de resposta ao choque. É amplamente utilizado em defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos, comunicações, eletrodomésticos e outros campos.
Parâmetros Técnicos:
| Especificação do Sistema | |||
| Modelo do Sistema: | ES- 60 | ||
| Faixa de Frequência: | 3~3500 | ||
| Força Nominal | Seno N | 60000 | |
| Aleatório N | 60000 | ||
| Choque N | 120000 | ||
| Máx. Aceleração | seno (m/s2) | 1000 | |
| Aleatório (m/s2 rms) | 1000 | ||
| Choque (m/s2) | 2000 | ||
| Vel. Máxima | seno (m/s2) | 1.8 | |
| Choque (m/s2) | 1.8 | ||
| Máx. Deslocamento | Curso Máximo mm (p-p) |
51 | |
| Bobina Móvel | 60kgs | ||
| Dimensão da bobina móvel | Dia 40mm | ||
| Tamanho da mesa vertical personalizado | selecione de acordo com o teste | ||
| Tamanho da mesa horizontal tamanho personalizado | selecione de acordo com o teste | ||
| Carga Máxima: | 800kgs | ||
| Nome | Mesa de Vibração de Embalagem/Testador de Mesa de Vibração para Peças Automotivas | ||||||||
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s2) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p)mm | Carga Máxima (Kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Serviço no Exterior:
Se você precisar de mais informações sobre o Agitador de Vibração Eletromagnética de Alta Frequência de Simulação de Transporte com Mesa Horizontal, não hesite em enviar sua consulta.
