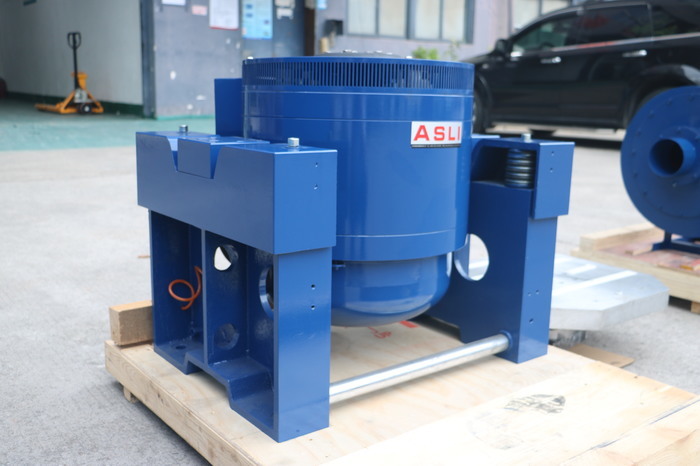

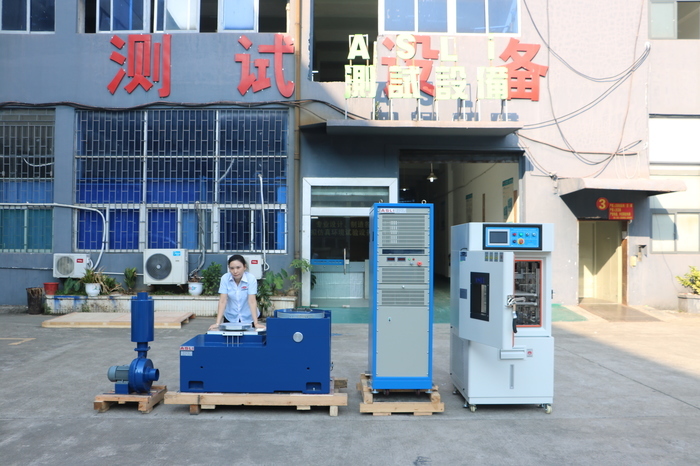

Banco de ensaio de vibração do agitador eletrodinâmico de alta frequência

Suporte de Teste de Vibração de Alta Frequência ES-30.pdf

Bancada de Teste de Vibração Eletrodinâmica de Alta Frequência

Aplicação:

Somos fabricantes de produtos da série de agitadores de vibração eletrodinâmica de alta frequência, adotamos a 'estrutura de circuito magnético duplo', 'círculos de ação de esqueleto autogerados', 'Suporte Aerotransportado' e 'rolamentos de rolos e orientação linear', 'isolamento de munhão' tecnologia moderna avançada e tecnologia especial, pode ser concluída em testes de vibração senoidal de três eixos X, Y, Z e testes de vibração aleatória de banda larga, a serem concluídos pelo pulso clássico (meio - seno, trapezoidal, dente de serra) e teste de espectro de resposta a choques. Esses produtos são amplamente utilizados em defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos, comunicações, eletrodomésticos e outros campos.

Parâmetros técnicos do Testador de Vibração Eletrodinâmica de Alta Frequência:

Características do Agitador de Vibração:

1. Esqueleto de círculo dinâmico bem projetado, com uma frequência de ressonância axial de estágio superior.

2. Circuito de dois ímãs, baixa fuga de fluxo magnético, estrutura compacta e racional.

3. Rolamentos de rolos da haste oscilante retos e orientação de corpo composto orientado para importação, capacidade de carga excêntrica.

4. Fundação de isolamento de munhão dedicada ao uso de hormônios, a instalação de conveniência móvel.

5. Tecnologia avançada move-se ao redor do sistema para garantir a alta confiabilidade do círculo dinâmico.

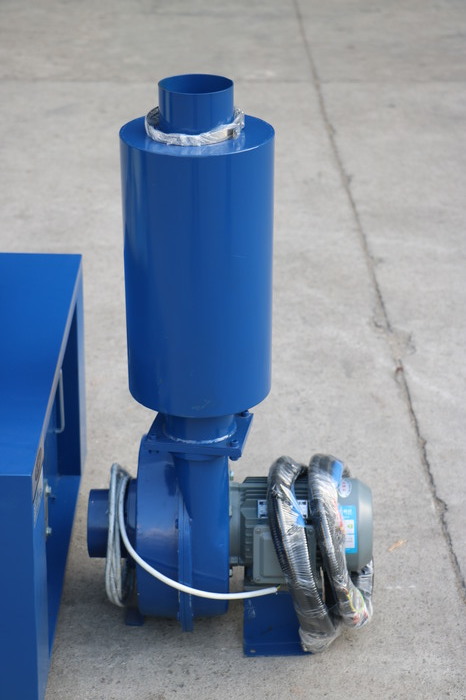

6. Novo design de duto e aprimorar o efeito de resfriamento.

7. Rigidez estática, rigidez dinâmica do balão pequeno do rolamento, aumentando a capacidade da mesa de vibração, melhora o desempenho de baixa frequência.2-1 Parâmetros técnicos

(1) Força Nominal: força senoidal 3000N; força aleatória 3000N; força de choque 6000N;

(2) Faixa de Frequência: 3Hz a 3500Hz, Frequência fixa, varredura para frente e para trás, seno, aleatório, choque

(3) Modo de Varredura de Frequência: linear, logarítmico, varredura para frente e para trás, frequência fixa

(4) Tempos de Varredura de Frequência: 1 a 32767

(5) Tempo de Varredura de Frequência: frequência fixa/único 1-3600mins, as curvas de varredura de frequência podem ser exibidas.

(6) Aceleração Máxima ;1000m/s

2 ^{(sem carga)}(7) Velocidade Máxima: 1,6m/s

(8) Deslocamento Máximo: 25mmp-p (sem carga), pico duplo

(9) Deslocamento de Impacto: 25mm

(10) Peso da Bobina Móvel: 3,5 kg

(11) Direções de Vibração: vertical

(12) Onda de Vibração: seno, aleatório, choque

(13) Diâmetro da Bobina Móvel: Φ150mm

(14) Dimensão do Sistema de Vibração: W750xH599xD680 mm

(15) Peso do sistema de vibração: 490KG

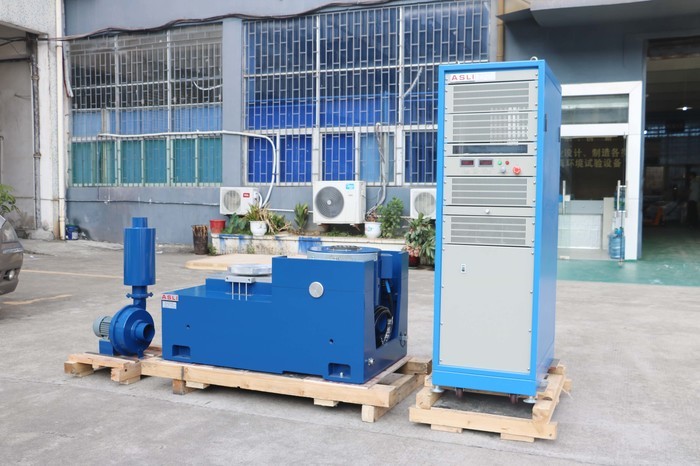

Sobre o Sistema de Vibração

(1) Estrutura de circuito magnético duplo para garantir alta intensidade de campo magnético e reduzir o vazamento de fluxo;

Estrutura especial de desmagnetização pode reduzir o vazamento de fluxo para abaixo de 1 mt

(2) Mola em forma de U, rolos e rolamento linear para forte resistência à carga de deflexão

(3) Molas pneumáticas são usadas para isolamento de vibração; O sistema de vibração funciona de forma estável mesmo com carga pesada;

não precisa de fundação especial

(4) Dispositivos de proteção são fornecidos para superaquecimento, sobrecarga, sobrecorrente, sobretensão e

excesso de deslocamento do testador de vibração;

Dispositivos de proteção de rede elétrica para sobretensão, subtensão, falta de fase;

Acionamento de energia, limitação de corrente, partida suave, sobretemperatura, curto-circuito, proteção contra falha do módulo

(5) Pode completar testes ambientais senoidais, aleatórios e de impacto

(6) Este sistema tem poucas exigências para flutuação de tensão, ≤±10% é OK

(7) Este sistema tem poucas exigências para resistência de aterramento, ≤4Ω é OK

(8) Alta confiabilidade, especialmente adequado para funcionamento de longo tempo

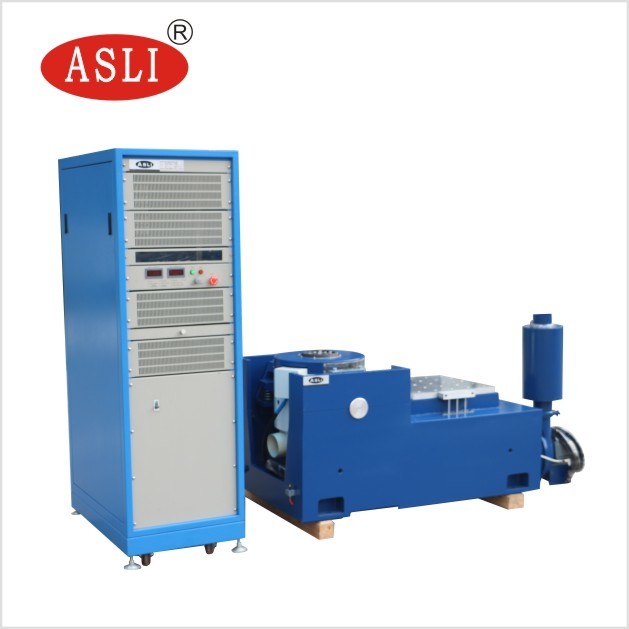

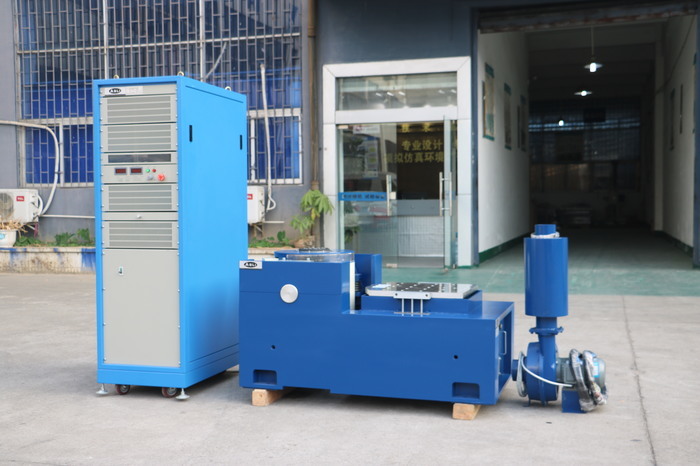

características do suporte horizontal:

1. Dentro da bancada de carregamento pequeno para realizar maior aceleração e frequência de trabalho, para melhorar a capacidade de carregamento e o desempenho de toda a bancada da máquina.

2. Bancada horizontal e bancada de vibração são do tipo integral, com estrutura perfeita, conveniência para instalar e ajustar.

3. Trilho de pressão estática, em forma de V, com capacidade de resistência a inclinações e resistência a carregamento de polarização.

Bomba de óleo embutida, boa estrutura e fácil operação.

parâmetros técnicos do expansor horizontal:

Modelo

Bancada estendida vertical VT e braçadeiras especificadas, precisão calculada, design elaborado, para garantir que o cliente adquira o melhor desempenho de acordo com a estrutura perfeita, material de alta qualidade

e mão de obra.

parâmetros técnicos do expansor vertical:

Modelo
