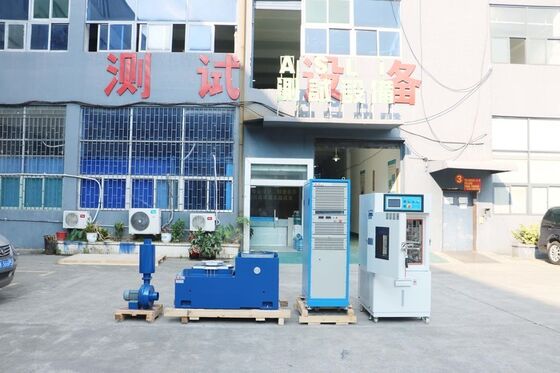

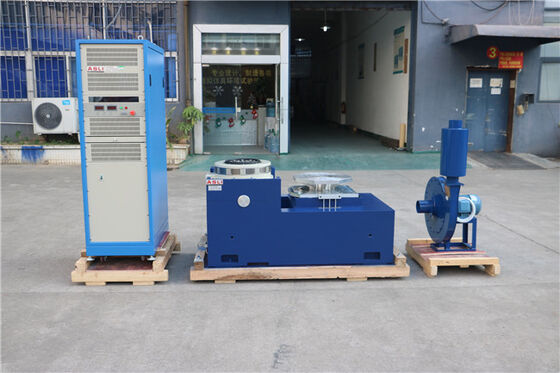

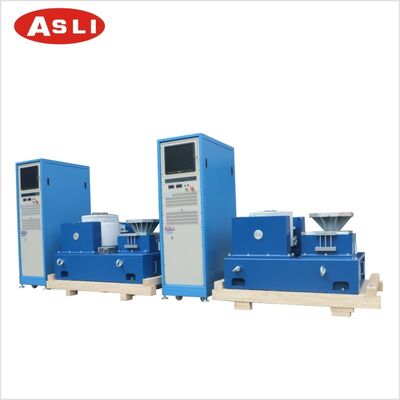

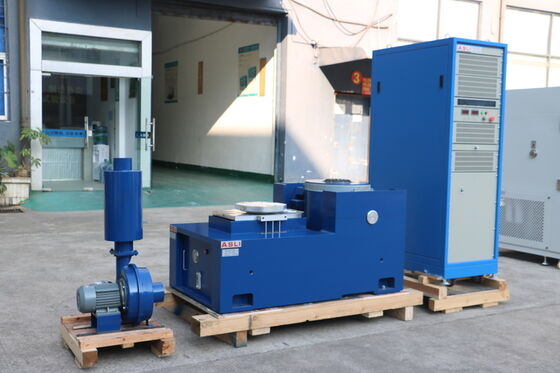

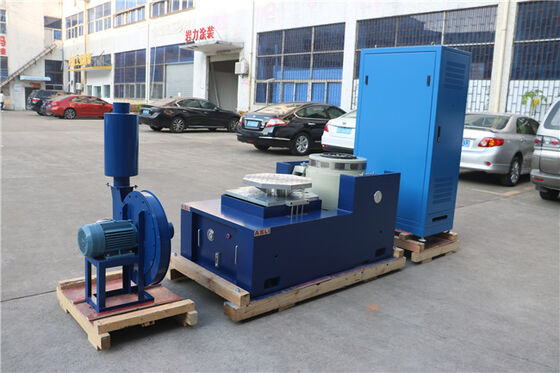

Sistema de ensaio de vibração de alta frequência de grande força de 3 eixos com controlador de vibração de 8 canais
Product Details
| Deslocamento: | 25mm | direção de vibração: | Horizontal Vertical |
|---|---|---|---|
| Precisão: | +/-10% | aceleração: | 100G |
| Tensão: | 220 V, 380 V | Carga máxima: | 120KG |
| vigor: | 6KN | Poder: | 20kw, eletrônico |
| Faixa de frequência: | 3-3500 Hz | Velocidade nominal: | 1,6 m/s |
| Peso da bobina móvel: | 3,5kg | Dimensão da bobina em movimento: | Φ150 mm |
| Classe de Proteção: | IP55 | Força senoidal nominal: | 3000 N |
| força aleatória avaliado: | 3000 N | ||
| Destacar |
Sistema de ensaio de vibração no eixo 3,Mecanismo de vibração de grande força,Controlador de vibração de alta frequência |
||
Product Description
O Sistema de Teste de Vibração de Alta Frequência de Grande Força de 3 Eixos com Controlador de Vibração de 8 Canais é projetado para aplicações exigentes de teste de vibração. Ele está em conformidade com os principais padrões de projeto internacionais, incluindo MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS e BS, garantindo resultados de teste confiáveis e repetíveis em uma ampla gama de indústrias.
Este sistema de teste de vibração é amplamente utilizado nas seguintes indústrias:
- Automotiva
- Eletrônicos
- Aeroespacial
- Naval e Marítimo
- Telecomunicações
- Optoeletrônicos
- Instrumentação
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- Resistência do sistema de suspensão e guia de movimento linear, forte capacidade de carga, boas funções de guia, alta estabilidade.
- Desempenho perfeito na variação de amplitude.
- Alta eficiência na conversão de energia Classe D, corrente de pico 3-Sigma, proporcionando consumo de energia otimizado e distorção harmônica mínima.
- Diagnóstico rápido de autoteste e salvaguarda em cadeia, garantindo alta segurança e confiabilidade.
- O dispositivo de amortecimento de isolamento de airbag de ar realiza a mesa vibratória sem a necessidade de fundação especial. Reaparecimento perfeito da forma de onda de vibração e redução da transmissão de vibração.
- Aplicação diferente nas mesas vertical e horizontal.
- Operação simples para o controlador.
Qualquer dúvida ou necessidade sobre o Sistema de Teste de Vibração de Alta Frequência de Grande Força de 3 Eixos com Controlador de Vibração de 8 Canais, por favor, não hesite em contatar-nos.
