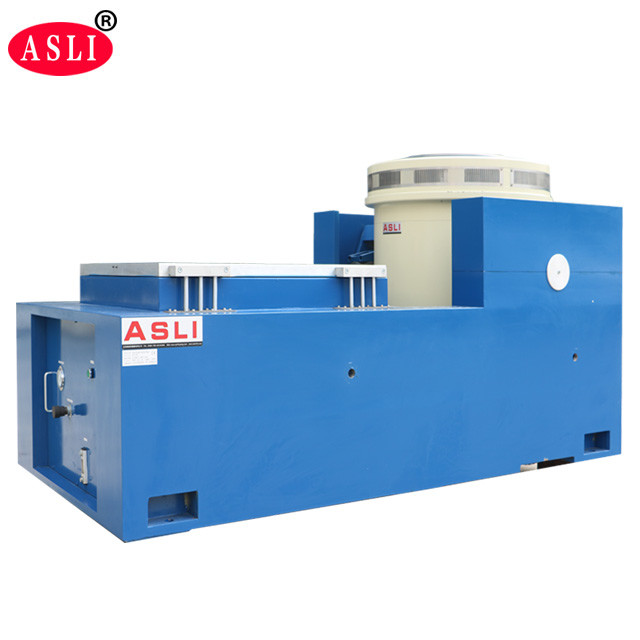

3000kg. Equipamento de testes aleatório da vibração de F
Detalhes do produto
| Força aleatória: | 30000N | Máx. Velocidade: | 1,8m/s |
|---|---|---|---|
| Máx. Deslocamento: | 75mm | direção de vibração: | Linha central três |
| aplicação: | laboratório de teste, bateria, peças de automóvel | Padrão: | MIL STD 810G |
| Destacar |
equipamento de testes aleatório da vibração 3000kg.f,Equipamento de testes aleatório da vibração do CE,máquina eletrodinâmica da vibração 3000kg.f |
||
Descrição do produto

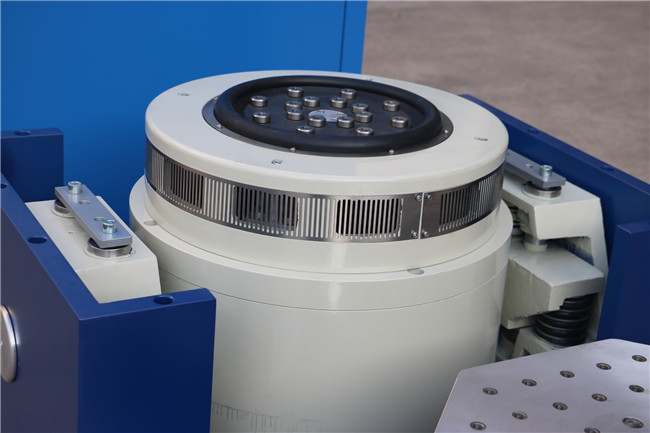

A mesa vibratória da série refrigerada a ar é um sistema de teste de vibração de frequência ampla projetado para amostras de teste de pequeno a médio porte. A faixa de frequência pode chegar a 3000 Hz (o modelo 385 pode chegar a 5000 Hz). Cada modelo de mesa vibratória utiliza componentes de suporte semicirculares de metal com verificação confiável no local (placa de fibra de carbono para os modelos 616, 816 e 624), juntamente com um rolamento linear de alta rigidez como sistema de guia da bobina móvel.
| Modelo |
Nominal Força (N) |
Carga (kg) Força (N) |
Frequência Faixa (Hz) |
Carga (kg) Com base nesses parâmetros, podemos recomendar um sistema de vibrador adequado. (mm) |
Carga (kg) Aceleração (g) |
Carga (kg) Velocidade (m/s) |
ES-30 Máx. |
Carga (kg) Diâmetro da Armadura (mm) |
ES-30 30000 |
|---|---|---|---|---|---|---|---|---|---|
| 30000 | 1000 | 1000 | 1.8 | 51 | 1500 | 40 | Φ450 | ES-40 | 120000 |
| 40000 | 1000 | 1000 | 1.8 | 51 | 1500 | 150 | Φ450 | ES-60 | 120000 |
| 50000 | 1000 | 1000 | 1.8 | 51 | 1500 | 150 | Φ450 | ES-60 | 120000 |
| 60000 | 1000 | 1000 | 1.8 | 51 | 1500 | 150 | Φ450 | ES-100 | 120000 |
| 100000 | 1000 | 1000 | 1.8 | 51 | 1500 | 150 | 51 | ES-160 | 120000 |
| 120000 | 1000 | 1000 | 1.8 | 51 | 1500 | 150 | Φ500 | ES-160 | 160000 |
| 160000 | 1000 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 | Visão Geral do Controlador | O sistema de controle e medição de vibração é projetado principalmente para testes de vibração e análise de sinais. As principais características do sistema incluem: |

1 canal de controle e medição
- Faixa de frequência de até 5000 Hz
- Frequência de varredura, envelope, amplitude igual, velocidade igual, aceleração igual e modos de aceleração variável
- Modos de análise: RMS e filtragem de rastreamento
- Modos de frequência de varredura: logarítmica linear, varredura positiva e negativa e frequência fixa
- Busca e Permanência de Ressonância
- Busca de ressonância:
Função de permanência: Quando é necessário aumentar a confiabilidade do produto de teste no ponto de ressonância, a função de permanência permite que o usuário avalie o grau de dano à amostra no ponto de ressonância. O tempo de permanência é totalmente configurável.
Capacidades AdicionaisAlém das quatro funções descritas acima, o sistema de teste de vibração também pode realizar testes de vibração senoidal aleatória e aleatória.
Q1: O que é um Vibrador Eletrodinâmico?
R: Um vibrador eletrodinâmico é um sistema de teste usado para simular as condições de vibração que os produtos podem experimentar durante o transporte, operação ou serviço. É amplamente utilizado para testes de confiabilidade, durabilidade e qualificação.
Q2: Quais produtos podem ser testados?
R: Pode ser usado para componentes eletrônicos, peças automotivas, baterias, componentes aeroespaciais, produtos elétricos, embalagens, equipamentos de comunicação e outros produtos que requerem testes de vibração.
Q3: Quais testes de vibração o vibrador pode realizar?
R: Dependendo da configuração do sistema, ele pode realizar vibração senoidal, vibração aleatória, teste de choque, busca de ressonância, varredura de frequência e outros testes de vibração programáveis.
Q4: Qual é a frequência máxima de teste?
R: A frequência máxima depende do modelo e da configuração. Diferentes modelos de vibradores estão disponíveis para diferentes requisitos de frequência. Por favor, forneça a faixa de frequência desejada para que possamos recomendar um modelo adequado.
Q5: Como seleciono o modelo de vibrador correto?
R: Os principais fatores incluem:
Peso máximo da amostra
Dimensões da amostra
- Direção de vibração necessária
- Faixa de frequência
- Aceleração máxima
- Deslocamento
- Padrão de teste de vibração necessário
- Com base nesses parâmetros, podemos recomendar um sistema de vibrador adequado.
- Q6: O vibrador pode realizar vibração vertical e horizontal?
R: Sim. Dependendo da configuração, o sistema pode ser fornecido com uma configuração de teste vertical, configuração de teste horizontal ou ambas.
Q7: Ele pode realizar testes de vibração aleatória?
R: Sim. Um controlador de vibração adequado pode ser configurado para testes de vibração aleatória, incluindo perfis de teste baseados em PSD.
Q8: Ele pode realizar testes de choque?
R: Sim, desde que o sistema de vibrador selecionado tenha força, deslocamento e capacidade de aceleração suficientes para o perfil de choque necessário.
Um vibrador eletrodinâmico oferece várias vantagens para testes de vibração de alta frequência:
Ampla faixa de frequência: Adequado para testes de vibração de baixa e alta frequência, especialmente para componentes eletrônicos e automotivos.
Alta precisão de controle: Frequência, aceleração, deslocamento, velocidade e duração do teste podem ser controlados com precisão.
- Resposta rápida: O sistema de acionamento eletrodinâmico responde rapidamente aos sinais de controle, tornando-o adequado para testes de vibração de varredura.
- Saída de vibração estável: O controle de malha fechada ajuda a manter níveis de vibração estáveis durante todo o teste.
- Testes programáveis: Parâmetros de teste como faixa de frequência, taxa de varredura, aceleração e número de ciclos podem ser programados automaticamente.
- Adequado para testes de alta frequência: Particularmente adequado para PCB/PCBA, eletrônicos automotivos, sensores, conectores, baterias e outros componentes eletrônicos.
- Alta automação: Programas de teste podem ser salvos e executados automaticamente, melhorando a eficiência e a repetibilidade dos testes.
Destaques do produto
O testador de vibração aleatória de três eixos 3000kg.F oferece força de 30000N, velocidade de 1,8 m/s, deslocamento de 75 mm, compatível com MIL STD 810G. Ideal para testes de bateria, peças automotivas e laboratório, com resfriamento a ar, orientação de rolamento linear de alta rigidez e busca de ressonância para validação de durabilidade confiável e eficiente.
