Máquina do teste do vibrat do equipamento de teste da bateria da vibração para o padrão IEC62133 UN38.3
Aplicativo:
Nós somos fabricante de ES-20 Digital Electrodynamics Type VibrationTester, produtos da série de máquinas de teste de vibração de alta frequência, adotamos a 'estrutura de circuito magnético duplo', 'círculos de ação de esqueleto autogerados', 'Suporte aerotransportado' e 'rolamentos de rolos e orientação linear', 'isolamento de munhão' tecnologia moderna avançada e tecnologia especial, pode ser concluída em teste de vibração sinusoidal de três eixos X, Y, Z e testes de vibração aleatória de banda larga, a serem concluídos pelo clássico (meio - senoidal, trapezoidal, onda dente de serra) pulso e teste de espectro de resposta ao choque. Esses produtos são amplamente utilizados na defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônica, eletrodomésticos, comunicações, eletrodomésticos e outros campos.
Parâmetros técnicos:
| Modelo |
Seno avaliado Força (N) |
Classificado Aleatório Força (N) |
Freqüência Faixa (Hz) |
Aceleração nominal (m/s2) | Velocidade nominal (m/s) |
Deslocamento nominal (pp)mm |
Máx. Carregando (Kg) | bobina móvel (Kg) |
Dimensão de Bobina móvel (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2,5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2,5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3.000 | 3.000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3.000 | 3.000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6.000 | 6.000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6.000 | 6.000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10.000 | 10.000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20.000 | 20.000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30.000 | 30.000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40.000 | 40.000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50.000 | 50.000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60.000 | 60.000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100.000 | 100.000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120.000 | 120.000 | 3-2200 | 1000 | 1,8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160.000 | 160.000 | 3-2100 | 1000 | 1,8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200.000 | 200.000 | 3-2000 | 1000 | 1,8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350.000 | 350.000 | 3-1700 | 1000 | 1,8 | 51 | 4500 | 300 | Φ870 |
Características:
1. Esqueleto de círculo dinâmico bem projetado, com frequência de ressonância axial de estágio mais alto.
2. Circuito bimagnético, vazamento de fluxo magnético baixo, estrutura compacta e racional.
3. Rolamentos de rolos da haste oscilante retos e orientados para importação, orientação de rigidez do corpo composto, capacidade de carga excêntrica.
4. Base de isolamento munhão dedicada ao uso de hormônios, instalação de conveniência móvel.
5. Tecnologia avançada move-se ao redor do sistema para garantir um círculo dinâmico de alta confiabilidade.
6. Novo design de duto e aumenta o efeito de resfriamento.
7. Rigidez estática, rigidez dinâmica do pequeno balão do rolamento, aumentando a capacidade da mesa vibratória, melhoram o desempenho de baixa frequência.
Parâmetros técnicos da tabela de vibração horizontal:
| Modelo | Tamanho da bancada (mm) | Faixa de frequência (Hz) | Peso das peças móveis (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-1000 5-1400 5-2000 |
11.2 13.2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5-1500 5-2000 |
57,7 76,9 86,5 |
| LT 1010 | 1000×1000×30 1000× 1000×40 1000×1000×50 |
5-1000 5-1300 5-1500 |
89,1 118,8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Parâmetros técnicos da tabela de vibração vertical:
| Modelo | Peso (kg) | Máx. Frequência (Hz) | Tamanho do banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
Breve introdução sobre a fábrica ASLi:
Somos um fabricante de equipamentos de teste de longa história, nos últimos 28 anos, nos dedicamos à simulação de equipamentos de teste ambiental e máquinas mecânicas de teste de vibração e choque. O testador de vibração do tipo eletrodinâmica digital ES-20, máquina de teste de vibração de alta frequência é nosso produto estrela, e obtivemos a certificação CE para esta máquina.
Pacote:Primeiro o filme PP e, em seguida, a espuma de 10 mm entre a máquina e a caixa, e a parte externa é a caixa de compensado de exportação padrão.

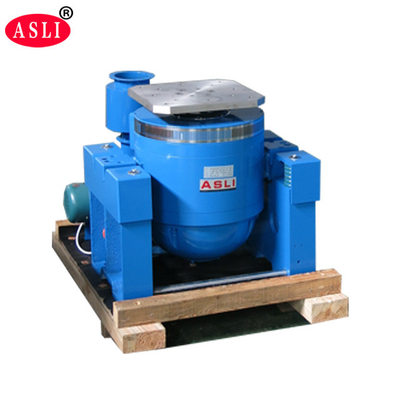

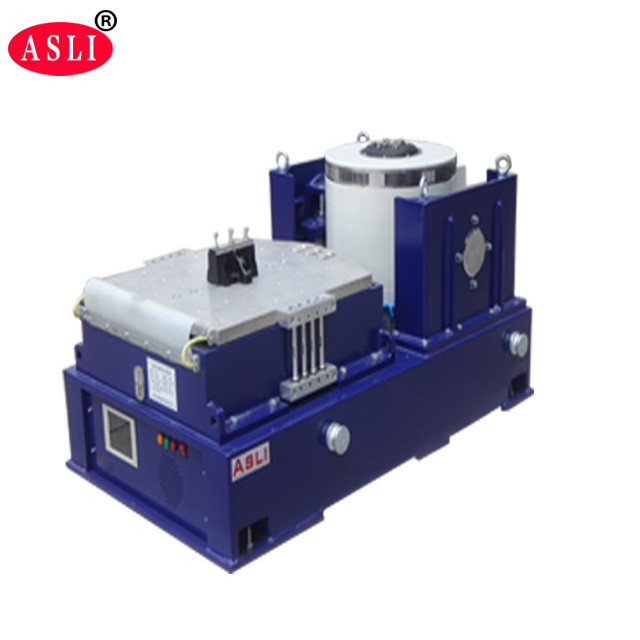

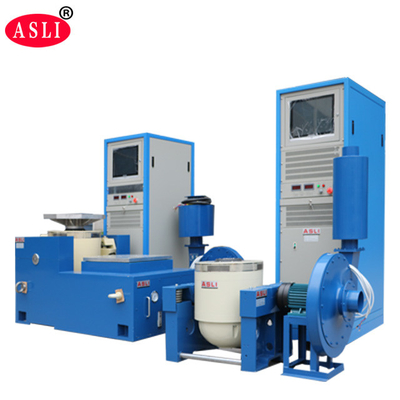

Fotos para referência:
Visita do cliente Empresa ASLi:
