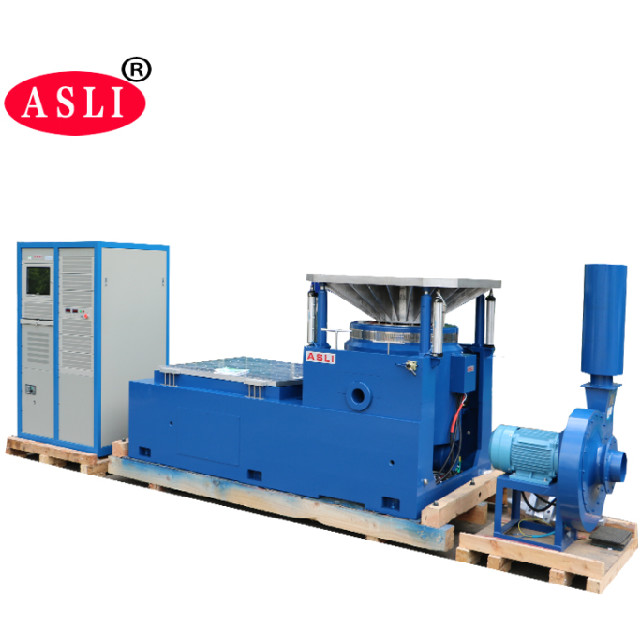

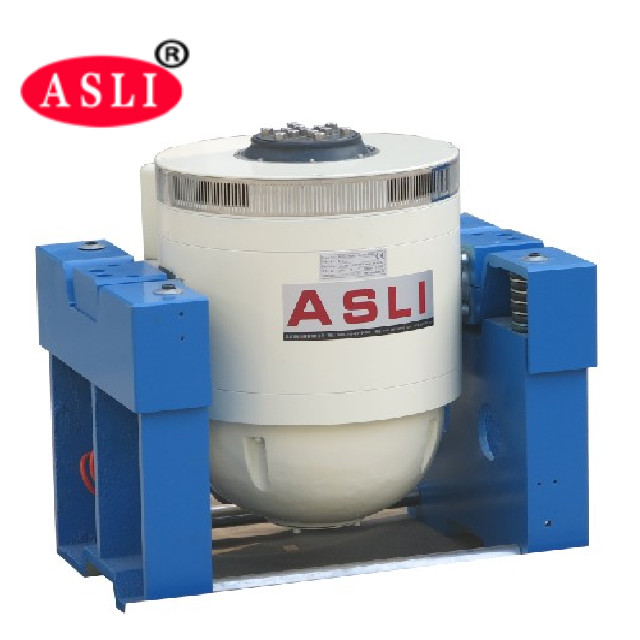

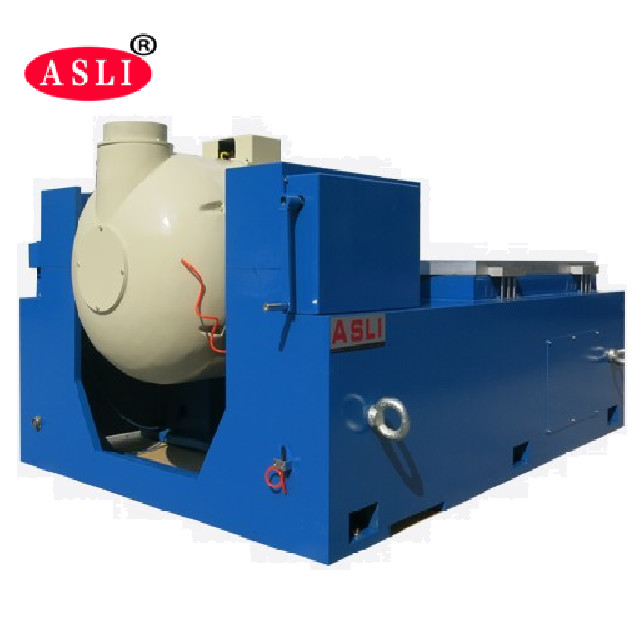

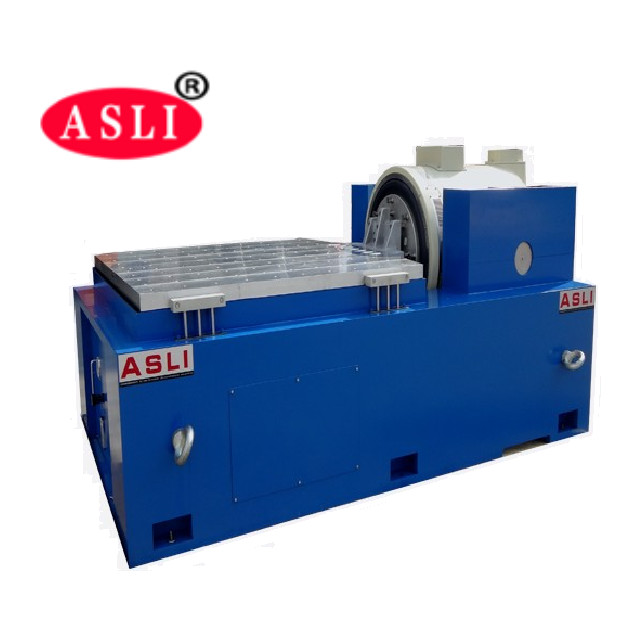

Saída eletrodinâmica de alta frequência do amplificador da máquina 8kVA do sistema do abanador da vibração
O agitador de vibração eletromagnética de gerador vertical e horizontal de alta frequência para semicondutores é usado para avaliar frequências ressonantes de designs de produtos e embalagens e simular a vibração aleatória que ocorre na distribuição ou no ambiente de uso. A máquina é simples de usar e pode realizar uma ampla gama de testes de vibração de acordo com as especificações do governo, da indústria e das empresas.
1. Uma estrutura combinada de câmara de teste e sistema de refrigeração com design compacto e elegante; consola independente
2. Para torná-lo conveniente para operação; unidade compressora de refrigeração original e seus principais acessórios importados do exterior
3. Controlador de tela de toque colorido LCD importado, capaz de controlar programas de temperatura e umidade em automóveis;
4. Com interface de telecomunicações R232. Para atender às demandas exclusivas do cliente, os usuários podem escolher entre diferentes modelos de bancada de teste de vibração para garantir que, além de uma boa refrigeração
5.Sistema de vedação de calor e ar, este banco de vibração também possui efeito notável de vibração mecânica
equipamento de teste de confiabilidade, vibração de choque
Parâmetros técnicos:
| Modelo | THV-408(A~F) |
| Dimensão Interna | W600×H850×D800(mm) |
| Dimensão Externa | W850×H1950×D2100(mm) |
| Faixa de temperatura | Baixa temperatura:(A:25ºC; B:0ºC; C:-20ºC; D: -40ºC; E: -60ºC; F: -70ºC) Alta temperatura:100ºC(150ºC) |
| Faixa de umidade | 20% ~ 98% UR (10% -98% UR / 5% -98% UR é uma condição opcional especial, precisa de desumidificador) |
|
Precisão Analítica / Distribuição temperatura e umidade |
0,1ºC; 0,1% UR/±2,0ºC; ±3,0% UR |
|
Precisão de controle de temperatura e umidade |
±0,5ºC; ±2,5% UR |
|
Temperatura Subindo/Descendo Taxa de velocidade |
Temperatura subindo aprox. 0,1~3,0ºC/min / temperatura caindo aprox. 0,1~1,5ºC/min; (A taxa de velocidade de queda mínima de 1,5ºC/min é uma condição opcional especial) |
|
Interno e Material Externo |
O material da caixa interna é aço inoxidável SUS 304#, da caixa externa é aço inoxidável ou VER aço laminado a frio com pintura. |
| Material de isolamento | Resistente a materiais de isolamento de espuma de alta temperatura, alta densidade, cloro de formato e aceto de etila |
| Sistema de resfriamento | Resfriamento a vento ou resfriamento a água/compressor de segmento único (-40ºC, compressor de segmento duplo -70ºC) |
| Dispositivos de proteção |
Interruptor sem fusível, interruptor de proteção contra sobrecarga para compressor, refrigerante de alta e baixa tensão interruptor de proteção, interruptor de proteção contra umidade excessiva e temperatura excessiva, fusíveis, sistema de aviso de falha, proteção de aviso de armazenamento curto de água |
| Acessórios opcionais | Porta interna com orifício de operação (opcional), gravador (opcional), purificador de água, desumidificador |
|
Vibração Equipamento de teste |
Escolha a bancada de teste de vibração adequada de acordo com as condições de teste do cliente, os parâmetros técnicos por favor, faça Eletrodinâmica |
| Poder | AC380V 3 frases 5 linhas, 50/60HZ |
| Nome | Tabela de vibração de embalagem/testador de mesa de vibração para peças automotivas | ||||||||
| Modelo | Força senoidal nominal (N) | Força Aleatória Nominal (N) | Faixa de frequência (Hz) | Aceleração Nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (pp)mm | Máx. Carregando (Kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6.000 | 6.000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6.000 | 6.000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10.000 | 10.000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20.000 | 20.000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30.000 | 30.000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40.000 | 40.000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50.000 | 50.000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60.000 | 60.000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100.000 | 100.000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
