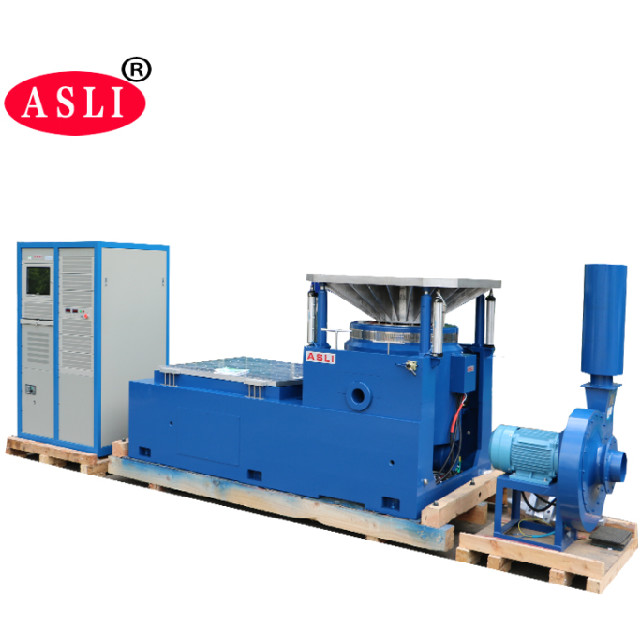

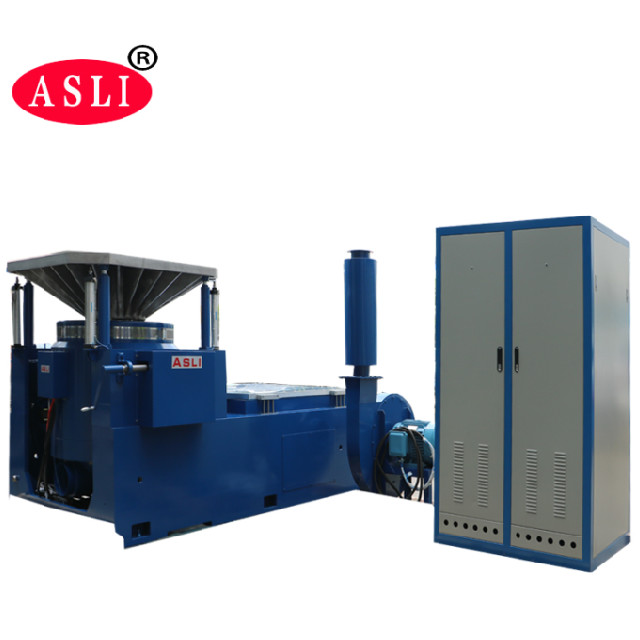

Sistema de Agitador de Vibração Eletrodinâmico Programado por Aleatório, Seno e Choque
Aplicação:
Somos fabricantes de produtos da série Testador de Vibração de Alta Frequência Eletrodinâmica / Testador de Fadiga por Vibração de Alta Frequência, adotamos a 'estrutura de circuito magnético duplo', 'círculos de ação de esqueleto autogerados', 'Suporte Aéreo' e 'rolamentos de rolos e orientação linear', 'isolamento do munhão' tecnologia moderna avançada e tecnologia especial, pode ser concluído em testes de vibração senoidal de três eixos X, Y, Z e testes de vibração aleatória de banda larga, a serem concluídos pelo pulso clássico (meio - seno, trapezoidal, dente de serra) e teste de espectro de resposta ao choque. Esses produtos são amplamente utilizados em defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos, comunicações, eletrodomésticos e outros campos.
Características do Testador de Fadiga por Vibração de Alta Frequência:
1. Esqueleto de círculo dinâmico bem projetado, com uma frequência de ressonância axial de estágio superior.
2. Circuito de dois ímãs, baixa fuga de fluxo magnético, estrutura compacta e racional.
3. Rolamentos de rolos da biela retos e orientação de corpo composto orientada para importação, capacidade de carga excêntrica.
4. Fundação de isolamento do munhão dedicada ao uso de hormônios, a instalação de conveniência móvel.
5. Tecnologia avançada move-se ao redor do sistema para garantir a alta confiabilidade do círculo dinâmico.
6. Novo design de duto e aprimora o efeito de resfriamento.
7. Rigidez estática, rigidez dinâmica do pequeno balão do rolamento, aumentando a capacidade da mesa de vibração, melhora o desempenho de baixa frequência.
Parâmetros técnicos do Testador de Vibração de Alta Frequência Eletrodinâmica:
| Modelo |
Seno Nominal Força (N) |
Aleatório Nominal Força (N) |
Frequência Faixa (Hz) |
Aceleração Nominal (m/s2) | Velocidade Nominal (m/s) |
Deslocamento Nominal (p-p)mm |
Carga Máxima (Kg) | bobina móvel (Kg) |
Dimensão de Bobina móvel (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

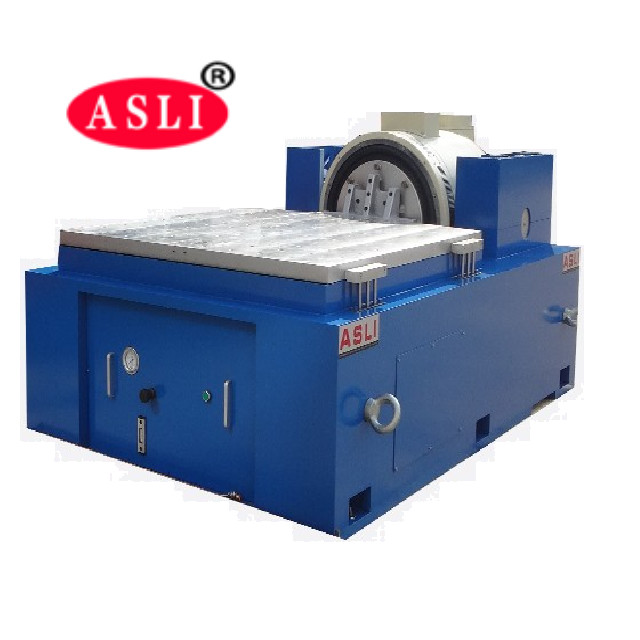

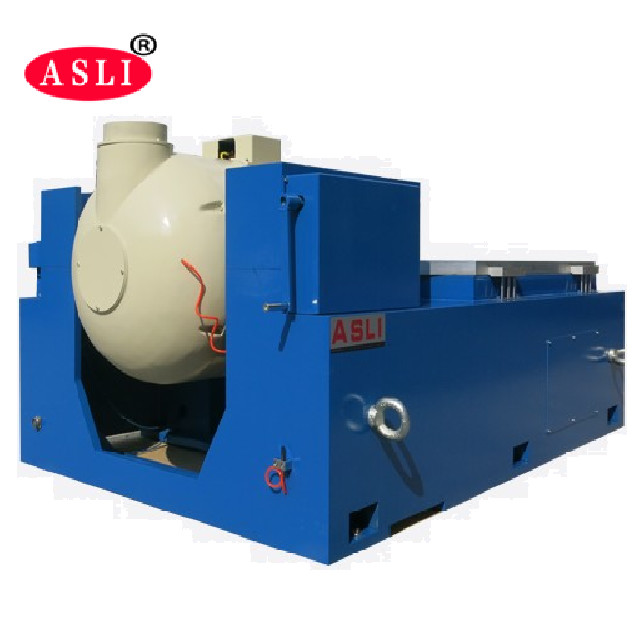

Características do suporte horizontal:
1. Dentro do pequeno banco de carga para realizar maior aceleração e frequência de trabalho, para melhorar a capacidade de carga e o desempenho de todo o banco da máquina.
2. Banco horizontal e banco de vibração são do tipo integral, com estrutura perfeita, conveniência para instalar e ajustar.
3. Trilho de pressão estática, em forma de V, com capacidade de resistência a inclinações e resistência a cargas parciais.
Bomba de óleo embutida, boa estrutura e fácil operação.
Parâmetros técnicos do expansor horizontal:
| Modelo | Tamanho do Banco (mm) | Faixa de Frequência (Hz) | Peso das Peças Móveis (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Características do banco estendido vertical:
Bancos estendidos verticais VT e grampos especificados, precisão calculada, design elaborado, para garantir que o cliente adquira o melhor desempenho de acordo com a estrutura perfeita, material de alta qualidade
e mão de obra.
Parâmetros técnicos do expansor vertical:
| Modelo | Peso (kg) | Frequência Máxima (Hz) | Tamanho do Banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Banco Redondo) | 220 | 350 | Φ1200 |
Se você tiver alguma dúvida relativa sobre Testador de Fadiga por Vibração da Máquina de Teste Mecânico de Alta Frequência Eletrodinâmica, entre em contato comigo.
