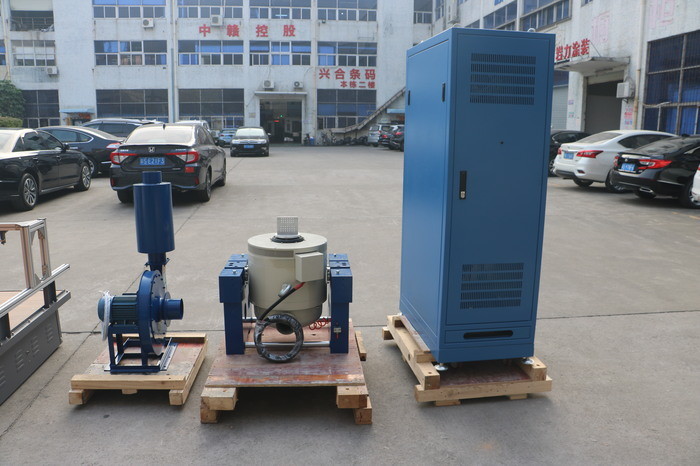

380V 3 máquina de testes vertical da vibração da fase 3000N aleatória
Product Details
| força senoidal: | 3000N | Velocidade: | 1,6m/s |
|---|---|---|---|
| direção de vibração: | Vertical | aceleração: | 100G |
| Freqüência: | 3 ~ 3500Hz | Poder: | 380v trifásico |
| Deslocamento: | 25mm | ||
| Destacar |
máquina de testes vertical da vibração 3000N,testes de vibração 3000N aleatórios,380V máquina de testes da vibração de 3 fases |
||
Product Description

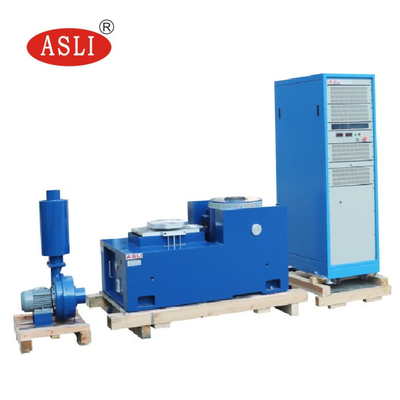

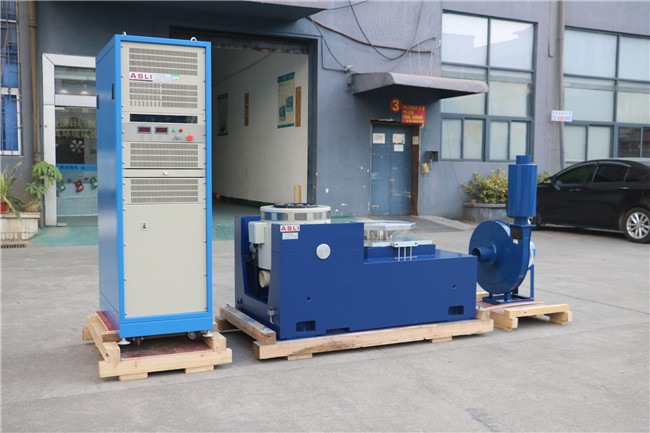

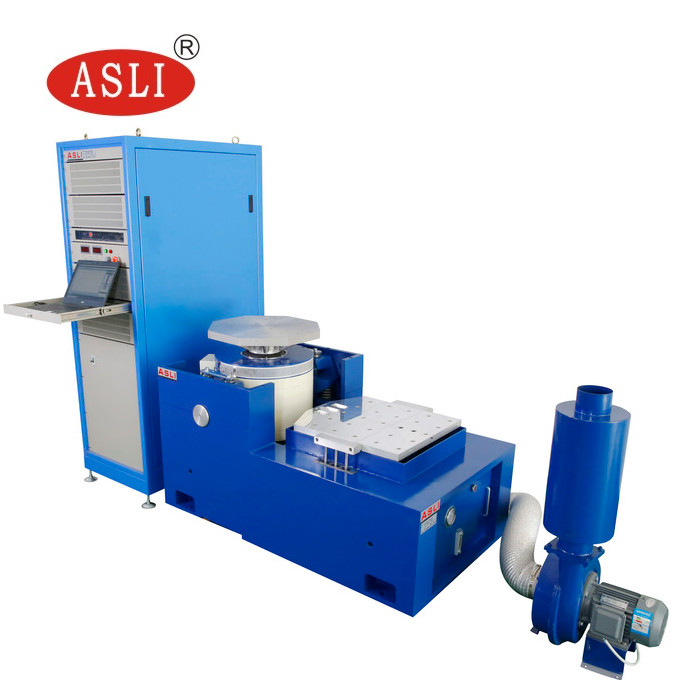

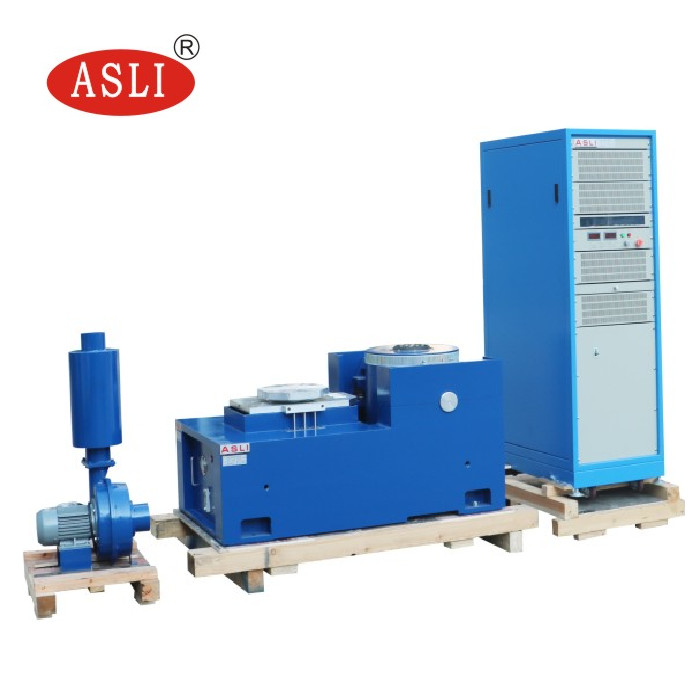

Sistema de agitação de alta velocidade de longo curso para ensaio aleatório de vibração
Somos um fabricante de produtos da série Electrodynamic High Frequency Vibration Tester / High-Frequency Vibration Fatigue Tester.Os nossos sistemas adotam tecnologias avançadas incluindo uma estrutura de circuito magnético duplo., círculos de ação de esqueleto auto-gerados, suporte aéreo, rolamentos de rolos com orientação linear e isolamento de trunnion.Ensaios de vibração sinusoidal de três eixos e Z e ensaios de vibração aleatória de banda larga, bem como os testes de pulso clássicos (meia-sinus, trapezoidal, onda de serradura) e os testes de espectro de resposta ao choque.Comunicações, eletrónica, eletrodomésticos e eletrodomésticos.
- Esqueleto de círculo dinâmico bem concebido com uma frequência de ressonância axial de estágio superior.
- Projetos de circuitos de dois ímãs com baixa fuga de fluxo magnético, estrutura compacta e layout racional.
- Rocker rod roller bearings com orientação de rigidez do corpo composito reta e orientada para importação, proporcionando alta capacidade de carga excêntrica.
- Trunnion fundação de isolamento dedicado ao uso de hormônios, oferecendo instalação móvel conveniente.
- A tecnologia avançada integrada em todo o sistema garante uma elevada fiabilidade do círculo dinâmico.
- O novo projeto de dutos aumenta o efeito de arrefecimento.
- Rigidez estática e dinâmica do rolamento com balão pequeno, aumentando a capacidade da mesa de vibração e melhorando o desempenho de baixa frequência.
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | Empilhadeira de movimento (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

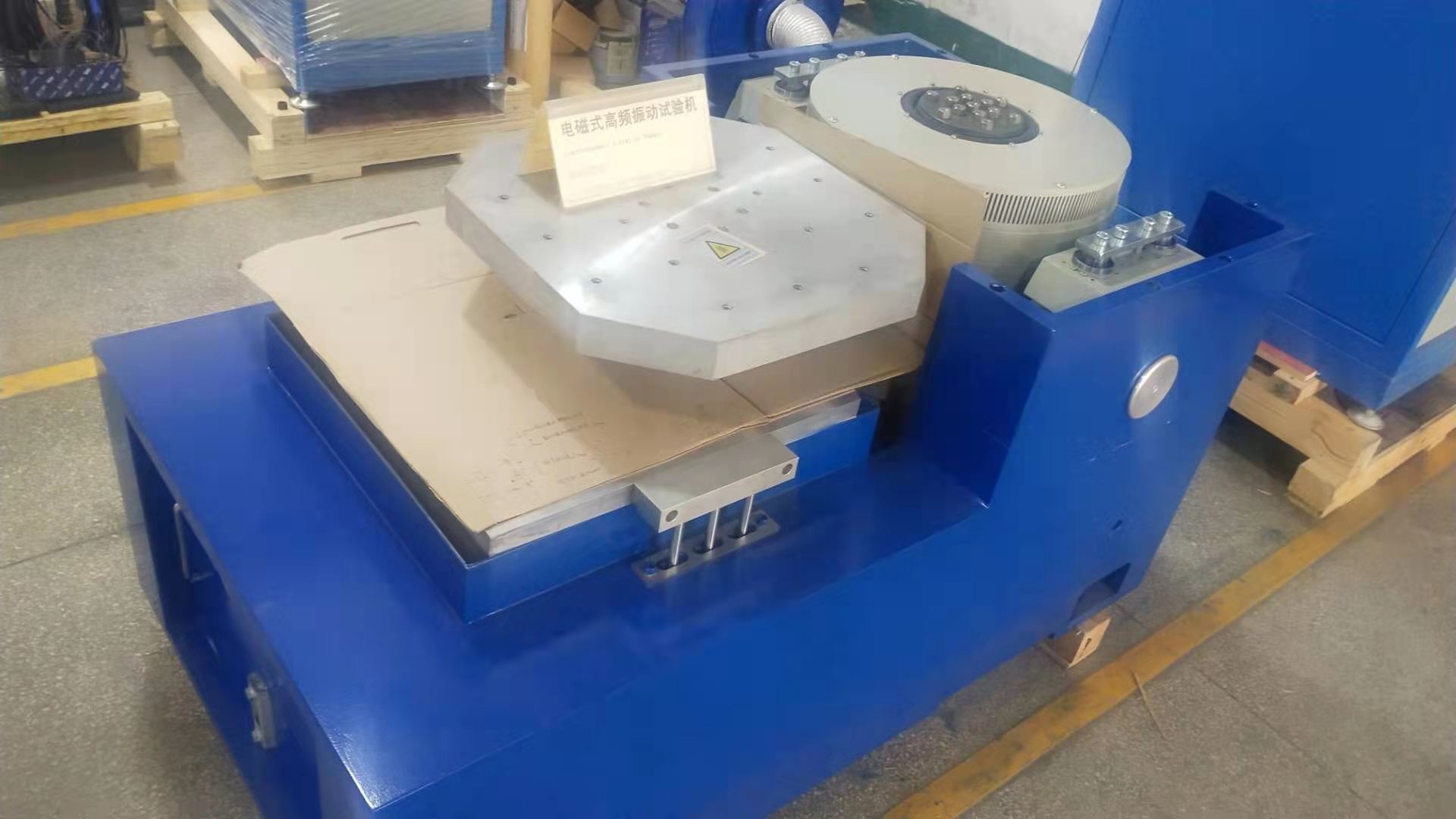

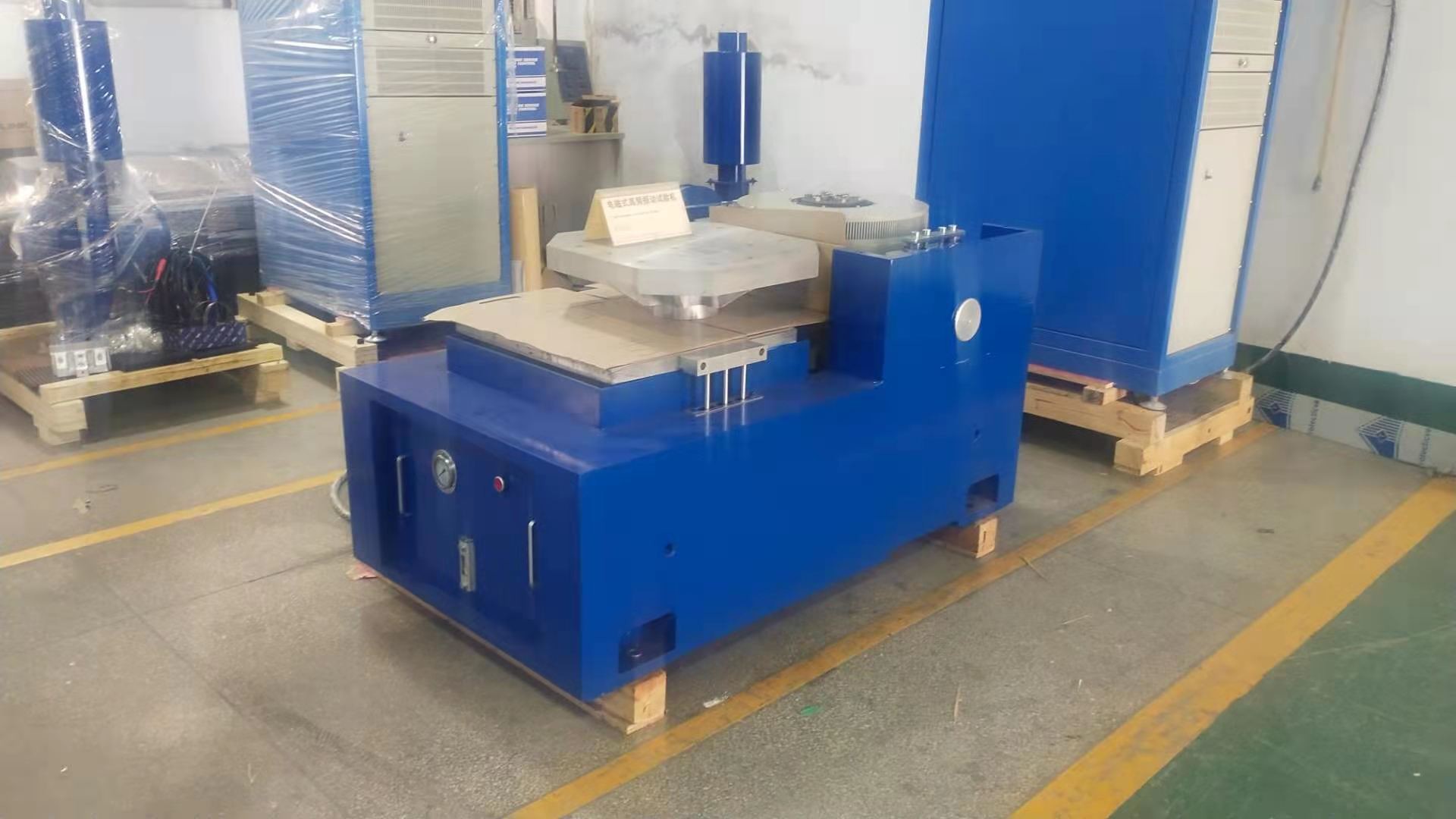

- Dentro de um banco de carga pequeno, aceleração e frequência de trabalho mais elevados são realizados, melhorando a capacidade de carga e o desempenho de todo o banco de máquinas.
- O banco horizontal e o banco de vibração são um tipo integrado com uma estrutura perfeita, oferecendo conveniência para instalação e ajuste.
- Trilha de pressão estática, de forma V, com capacidade de resistência à inclinação e resistência à carga de desvio.
- Bomba de óleo incorporada com boa estrutura e fácil operação.
| Modelo | Tamanho do banco (mm) | Faixa de frequência (Hz) | Peso das peças em movimento (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400 × 400 × 30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢ 1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢ 1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 5 ¢ 1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
As pinças de banco vertical VT e as pinças especificadas são calculadas com precisão e elaboradas para garantir que o cliente obtenha o melhor desempenho, com base numa estrutura perfeita,Material de alta qualidade, e uma qualidade de trabalho superior.
| Modelo | Peso (kg) | Frequência máxima (Hz) | Tamanho do banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
Se tiver alguma dúvida sobre oMáquina de ensaio mecânico eletrodinâmico de alta frequência Teste de fadiga por vibraçãoPor favor, sinta-se à vontade para nos contactar.
