Sistema de Teste de Vibração Equipamento de Laboratório Melhora o Design de Embalagem com Mesa Giratória
Amplificador de potência de comutação digital
O sistema utiliza um amplificador de potência digital com modulação por largura de pulso senoidal. O princípio de funcionamento é: utilizando a capacidade de comutação de alta frequência do IGBT FET, o sinal de baixa tensão de entrada pelo controlador é amplificado pelo circuito digital e restaurado ao sinal original, e então emitido para a bobina móvel da mesa vibratória para promover a vibração elétrica. Movimento de Taiwan.
Os principais componentes do amplificador de potência inteligente de alta tensão são: controle frontal, módulo amplificador de potência, circuito de proteção, parte da fonte de alimentação e gabinete elétrico. O sistema adota a forma de saída de alta tensão e baixa corrente, o que reduz a perda de potência durante a transmissão e alcança uma correspondência de impedância eficaz e razoável.
| Força senoidal | 300kgf |
| Força aleatória | 300kgf rms |
| Força de impacto | 600kgf |
| Faixa de frequência | 5~2800Hz |
| Deslocamento contínuo | 25,4mm |
| Velocidade máxima | 1,8m/s |
| Amplificador de potência de comutação | |
| Saída do amplificador | 3,5kVA |
| Relação sinal-ruído | >65dB |
| Ganho IF | ≥80 |
| Distorção harmônica total(na saída nominal) | Menos de 0,5% de CC (0,1Hz) a 500Hz; menos de 1,0% de 500Hz a 5000Hz |
| Amplificador de potênciaresposta de frequência | CC (0,1Hz) a 4500Hz: ±3dB; |
| Tempo médio entreFalhas (MTBF) | >35.000 horas |

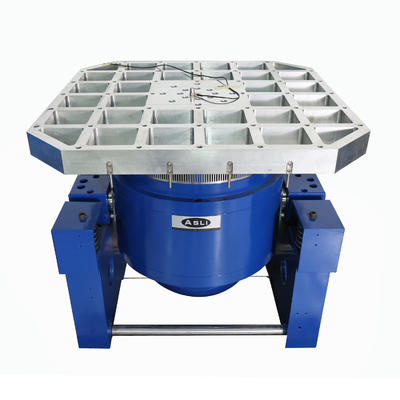

| Bancada de expansão vertical | |
| Tamanho da mesa | 600mm×600mm |
| Limite superior opefrequência nominal | Senoidal 2200Hz, aleatória 3500Hz |
| Contrapeso | 30kg |
| Material da bancada | Liga de alumínio |

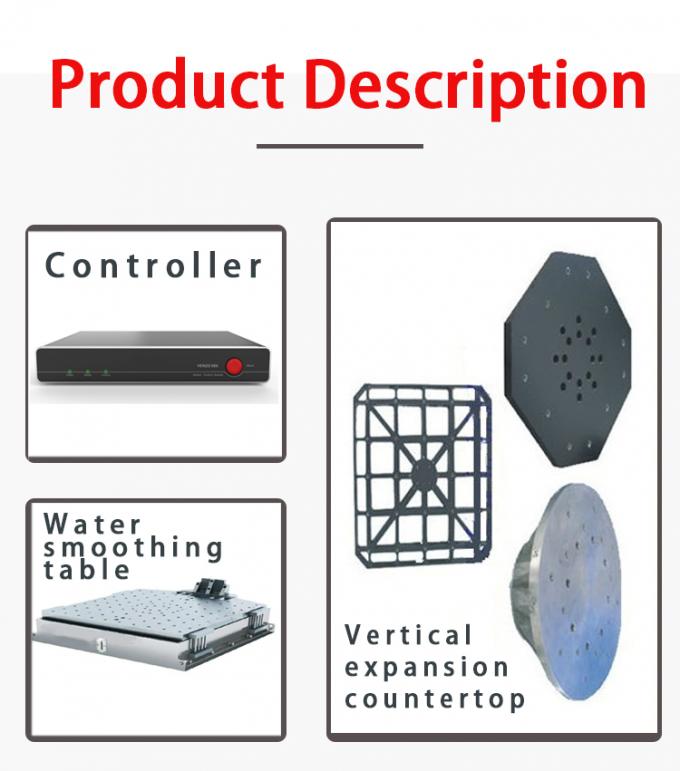

| Controlador de vibração | |
| sistema operacional | W10 |
| Interface de operação | Interface em chinês e inglês |
| Função de software | Senoidal, aleatória, choque clássico, busca de ressonância e residente |
