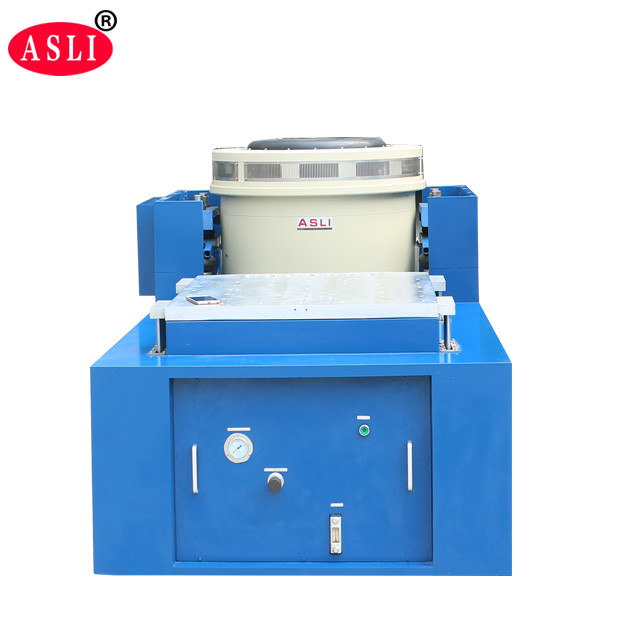

Testador de Vibração Triaxial de Alta Frequência ASTM ISO / Bancada de Teste de Vibração X+Y+Z
Amplificador de Potência Digital Chaveado
O sistema utiliza um amplificador de potência digital com modulação por largura de pulso senoidal. O princípio de funcionamento é: utilizando a capacidade de chaveamento de alta frequência do IGBT FET, o sinal de baixa tensão inserido pelo controlador é amplificado pelo circuito digital e restaurado ao sinal original, e então emitido para a bobina móvel da mesa vibratória para promover o movimento elétrico de vibração. Taiwan.
Os principais componentes do amplificador de potência inteligente de alta tensão são: controle frontal, módulo amplificador de potência, circuito de proteção, parte da fonte de alimentação e gabinete elétrico. O sistema adota a forma de saída de alta tensão e baixa corrente, o que reduz a perda de potência durante a transmissão e alcança uma correspondência de impedância eficaz e razoável.
| Empuxo Senoidal | 300kgf |
| Empuxo Aleatório | 300kgf rms |
| Empuxo de Impacto | 600kgf |
| Faixa de Frequência | 5~2800Hz |
| Deslocamento Contínuo | 25.4mm |
| Velocidade Máxima | 1.8m/s |
| Amplificador de Potência Chaveado | |
| Saída do Amplificador | 3.5kVA |
| Relação Sinal-Ruído | >65dB |
| Ganho IF | ≥80 |
| Distorção Harmônica Total(na saída nominal) | Menos de 0,5% de CC (0,1Hz) a 500Hz; menos de 1,0% de 500Hz a 5000Hz |
| Amplificador de Potênciaresposta de frequência | CC (0,1Hz) a 4500Hz: ±3dB; |
| Tempo Médio EntreFalhas (MTBF) | >35.000 horas |
| Plataforma de Expansão Vertical | |
| Tamanho da Mesa | 600mm×600mm |
| Limite Superior de Operaçãofrequência nominal | Senoidal 2200Hz, Aleatória 3500Hz |
| Contrapeso | 30kg |
| Material da Mesa | Liga de Alumínio |
| Controlador de Vibração | |
| sistema operacional | Windows |
| Interface de Operação | Interface em Chinês e Inglês |
| Função do Software | Senoidal, Aleatória, Choque Clássico, Busca e Residente de Ressonância |
