O abanador eletrodinâmico para o teste de vibração do telefone celular executou o padrão do Iec de Ista
Aplicativo

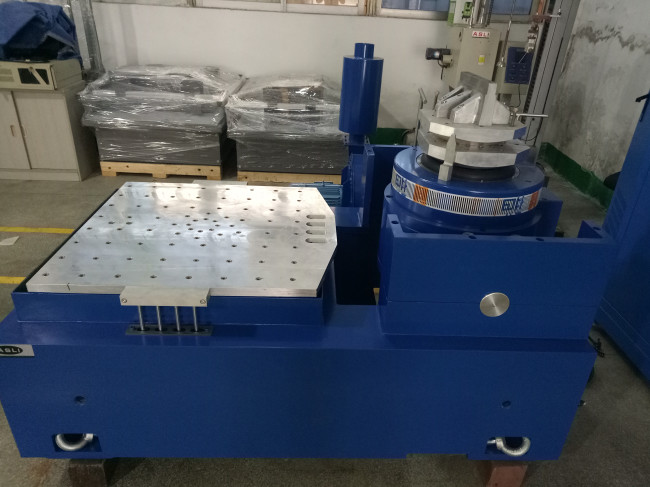

O agitador de vibração de alta frequência adotou a 'estrutura de circuito magnético duplo', 'círculos de ação de esqueleto autogerados', 'Suporte aerotransportado' e 'rolamentos de rolos e orientação linear', 'isolamento de munhão' tecnologia moderna avançada e tecnologia especial, pode ser concluída em teste de vibração sinusoidal de três eixos X, Y, Z e testes de vibração aleatória de banda larga, a serem concluídos pelo pulso clássico (meio senoidal) e teste de espectro de resposta de choque. É amplamente utilizado na defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônica, eletrodomésticos, comunicações, eletrodomésticos e outros campos.
(1) Força nominal: força senoidal 6000N; força aleatória 6000N; força de choque 12000N;
(2) Faixa de frequência: 5 Hz a 3500 Hz, frequência fixa, varredura para frente e para trás, senoidal, aleatória, choque
(3) Modo de frequência de varredura: linear, logarítmico, varredura para frente e para trás, frequência fixa
(4) Tempos de frequência de varredura: 1 a 32767
(5) Tempo de frequência de varredura: frequência fixa/único 1-3600 minutos, curvas de frequência de varredura podem ser exibidas.
(6) Máx. Aceleração 1000m/s2(sem carga)
(7) Carga Máxima 180Kg
(8) Máx. Deslocamento: 25 mm pp (sem carga), pico duplo
(9) Deslocamento de impacto: 25 mm
(10) Peso da bobina móvel: 6,5kg
(11) Direções de vibração: vertical
(12) Onda de vibração: senoidal, aleatória, choque

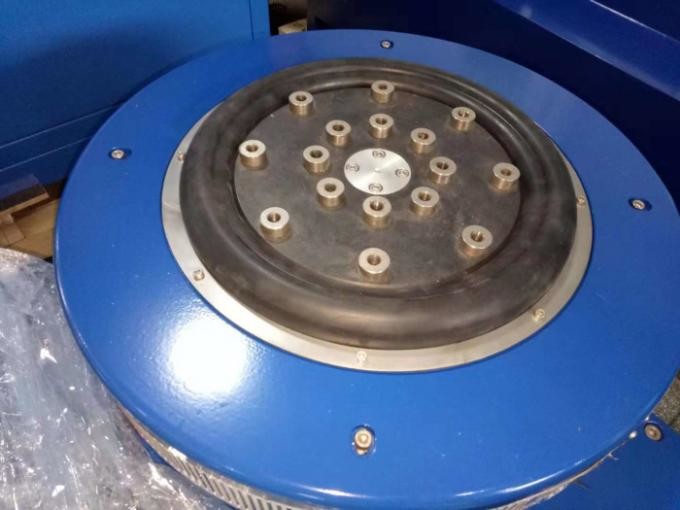

(13) Diâmetro da bobina móvel: Φ230 mm
(14) Dimensão do sistema de vibração (mm): W850xH750xD550mm
(15) Peso do sistema de vibração: 590kg

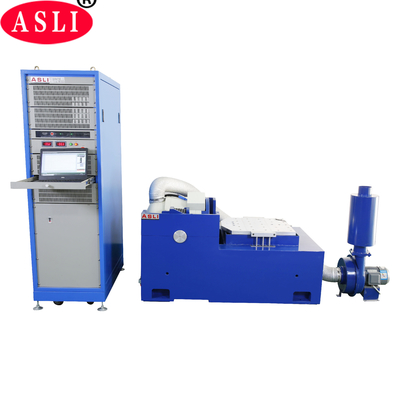

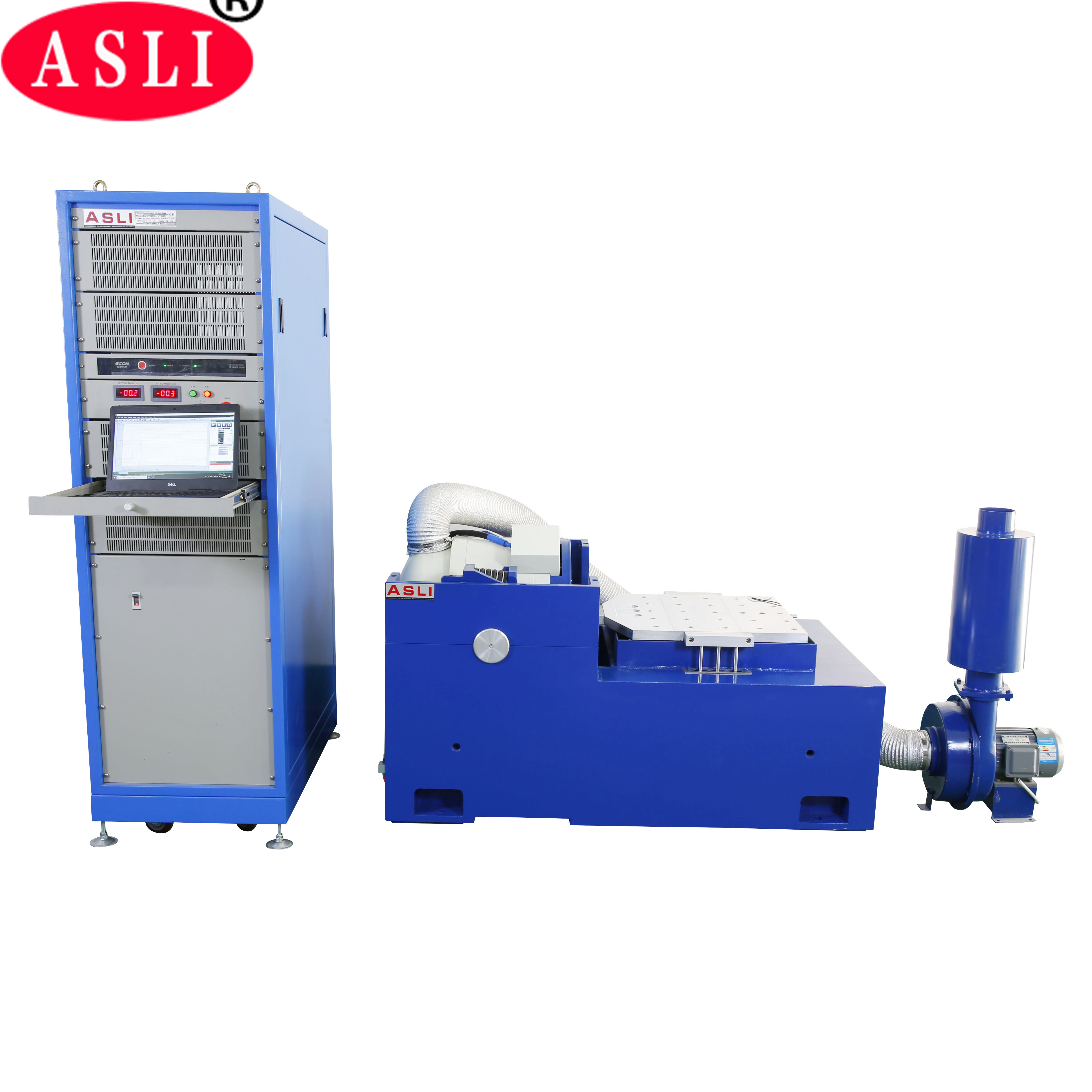

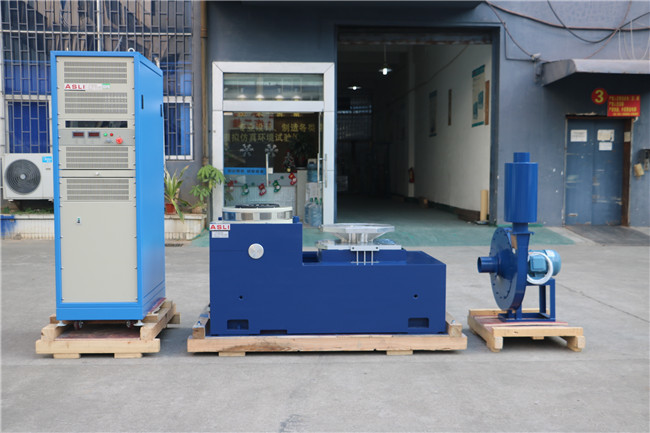

2-2 Detalhes dos Componentes de Vibração
(1) Gerador de vibração 1 conjunto
(2) Controlador de vibração 1 conjunto
(3) Conjunto de câmara de conexão de comunicação 1
(4) Amplificador de potência DA-6 1 conjunto
(5) Potência de excitação 1 unidade
(7) Software de driver 1 conjunto
(8) Sistema de resfriamento 1 conjunto
(9) Computador Industrial 1 conjunto
Parâmetros técnicos:
| Nome | Tabela de vibração de embalagem/testador de mesa de vibração para peças automotivas | ||||||||
| Modelo | Força senoidal nominal (N) | Força Aleatória Nominal (N) | Faixa de frequência (Hz) | Aceleração Nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (pp)mm | Máx. Carregando (Kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6.000 | 6.000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6.000 | 6.000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10.000 | 10.000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20.000 | 20.000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30.000 | 30.000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40.000 | 40.000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50.000 | 50.000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60.000 | 60.000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100.000 | 100.000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
