máquina de testes da vibração 1.8m/S, 1000kg. F Shaker For Lab mecânico
Product Details
| força senoidal: | 10000N | Velocidade: | 1,8m/s |
|---|---|---|---|
| Deslocamento: | 51mm | Freqüência: | 3 ~ 3000 Hz |
| carregando: | 270 kg | aceleração: | 100G |
| armadura: | 240mm | ||
| Destacar |
Máquina de testes de vibração de 1,8 m/s,agitador mecânico de 1000kg.F |
||
Product Description

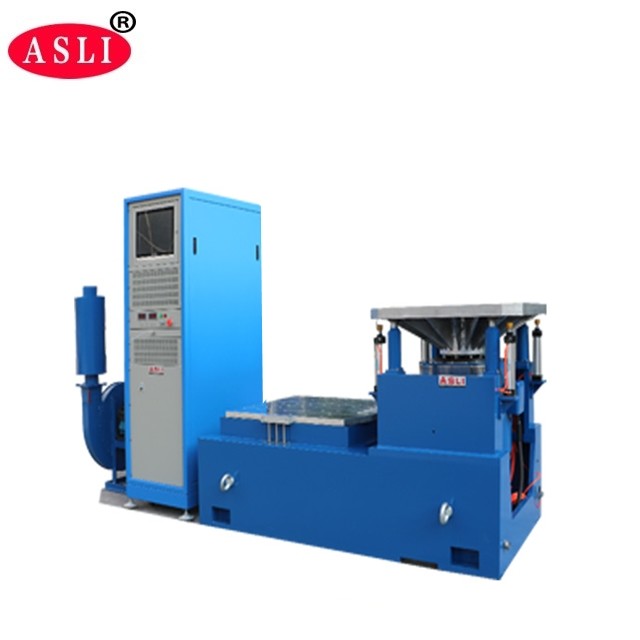

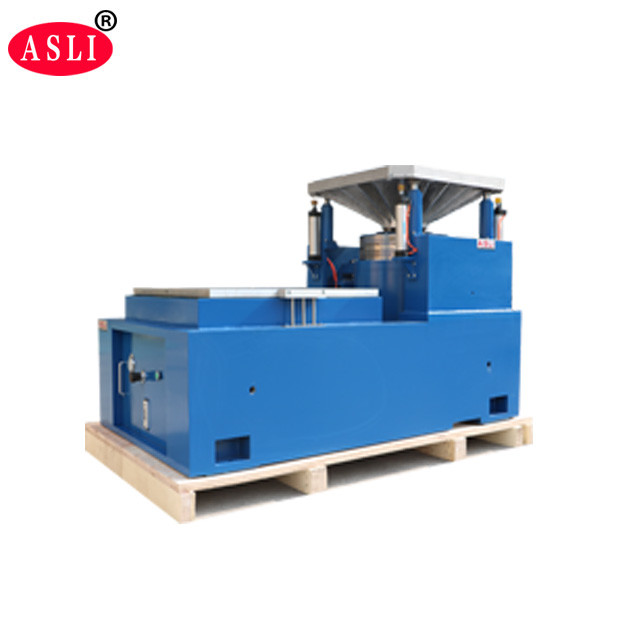

O Testador de Vibração de Alta Frequência com Agitador Mecânico é uma máquina de teste de vibração de três eixos (XYZ) projetada para testes precisos de vibração senoidal, aleatória de banda larga e de choque. Construído com uma estrutura de circuito magnético duplo com círculos de ação de esqueleto autogerados, suporte aéreo, rolamentos de rolos e guia linear, e isolamento de pivô, ele oferece desempenho confiável em ambientes de laboratório e industriais exigentes.
Este agitador de vibração de alta frequência é amplamente utilizado nas indústrias de defesa nacional, armamentos, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos e eletrodomésticos. Ele suporta testes de vibração senoidal nos três eixos X, Y e Z, testes de vibração aleatória de banda larga, testes de pulso semissenoidal clássico e testes de espectro de resposta a choques.
- Força Nominal: força senoidal 10000N; força aleatória 10000N; força de choque 20000N
- Faixa de Frequência: 3Hz a 3000Hz — frequência fixa, varredura de ida e volta, modos senoidal, aleatório e de choque
- Modo de Varredura de Frequência: linear, logarítmico, varredura de ida e volta, frequência fixa
- Tempos de Varredura de Frequência: 1 a 32767
- Tempo de Varredura de Frequência: frequência fixa / única 1–3600 mins; curvas de varredura de frequência podem ser exibidas
- Aceleração Máx.: 1000 m/s² (sem carga)
- Velocidade Máx.: 1,8 m/s
- Deslocamento Máx.: 51 mm p-p (sem carga), pico duplo
- Deslocamento de Impacto: 51 mm
- Peso da Bobina Móvel: 14 kg
- Onda de Vibração: senoidal, aleatória, choque
- Diâmetro da Bobina Móvel: Φ240 mm
- Dimensão do Sistema de Vibração: L1060 × A750 × P845 mm
- Peso do Sistema de Vibração: 960 kg

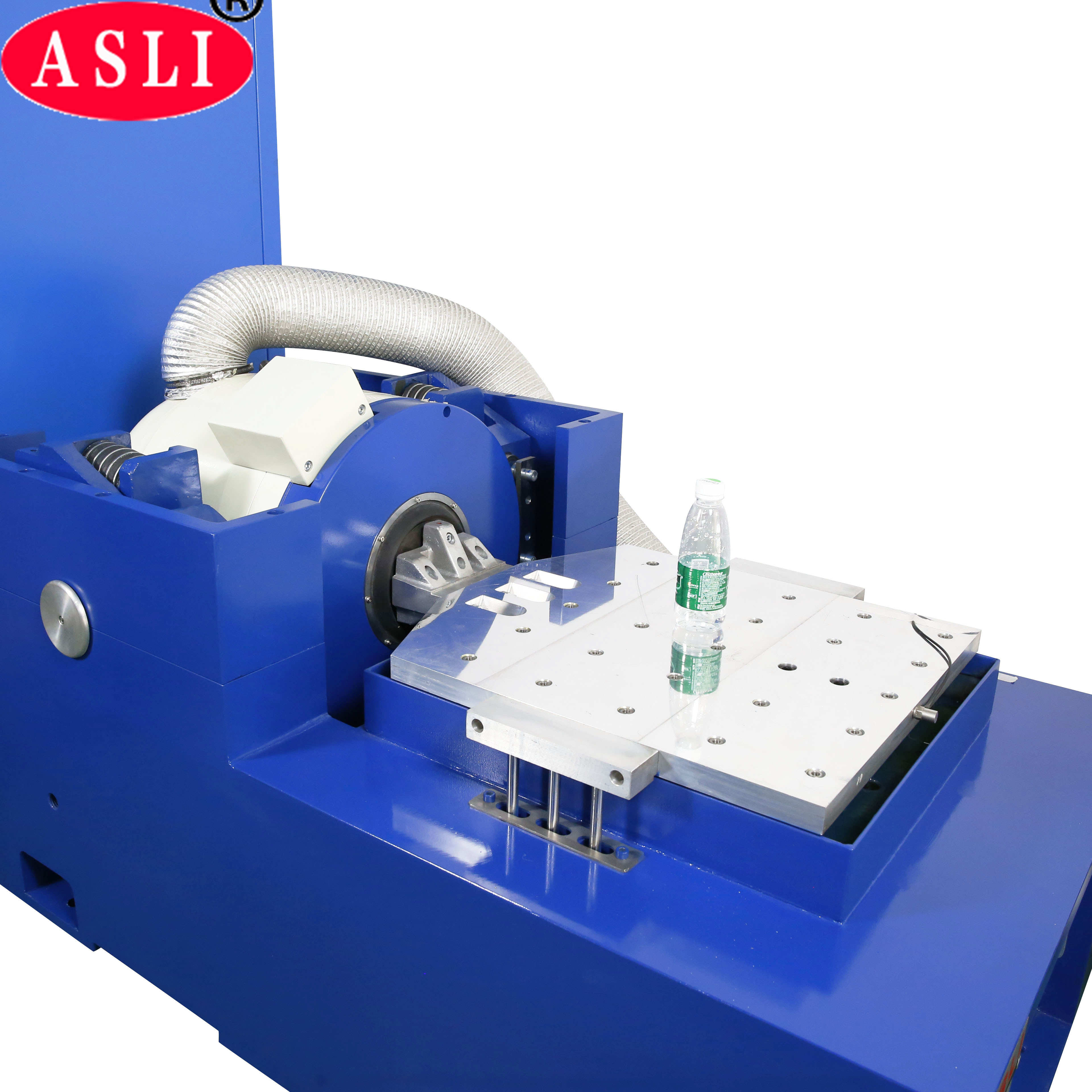

- Inclui expansor vertical de 600 mm × 600 mm e mesa deslizante horizontal de 600 mm × 600 mm
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
O modelo ES-10 (destacado) corresponde à configuração descrita nesta listagem de produto.

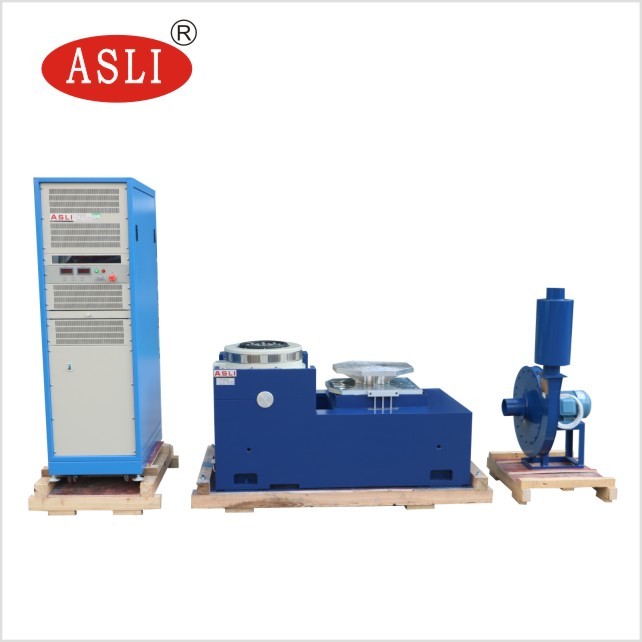

- Gerador de Vibração — 1 conjunto
- Controlador de Vibração — 1 conjunto
- Câmara de Conexão de Comunicação — 1 conjunto
- Amplificador de Potência DA-10 — 1 conjunto
- Potência de Excitação — 1 unidade
- Software de Driver — 1 conjunto
- Sistema de Resfriamento — 1 conjunto
- Computador Industrial — 1 conjunto
- Impressora Colorida — 1 conjunto (opcional)
- Sensor de Aceleração (incluindo linha de saída) — 1 unidade
- Fixador de Vibração — 1 conjunto (opcional, de acordo com a amostra de teste)
O controlador de vibração é o design mais recente de nossa empresa, adotando uma arquitetura de sistema distribuído avançada internacionalmente. Seu núcleo é o processador de alta velocidade de ponto flutuante de 32 bits da série TMS320 da TI. Os relatórios de teste são gerados automaticamente em formato Word. Durante ou após os testes, o relatório pode ser editado e, em seguida, gerado automática ou manualmente.

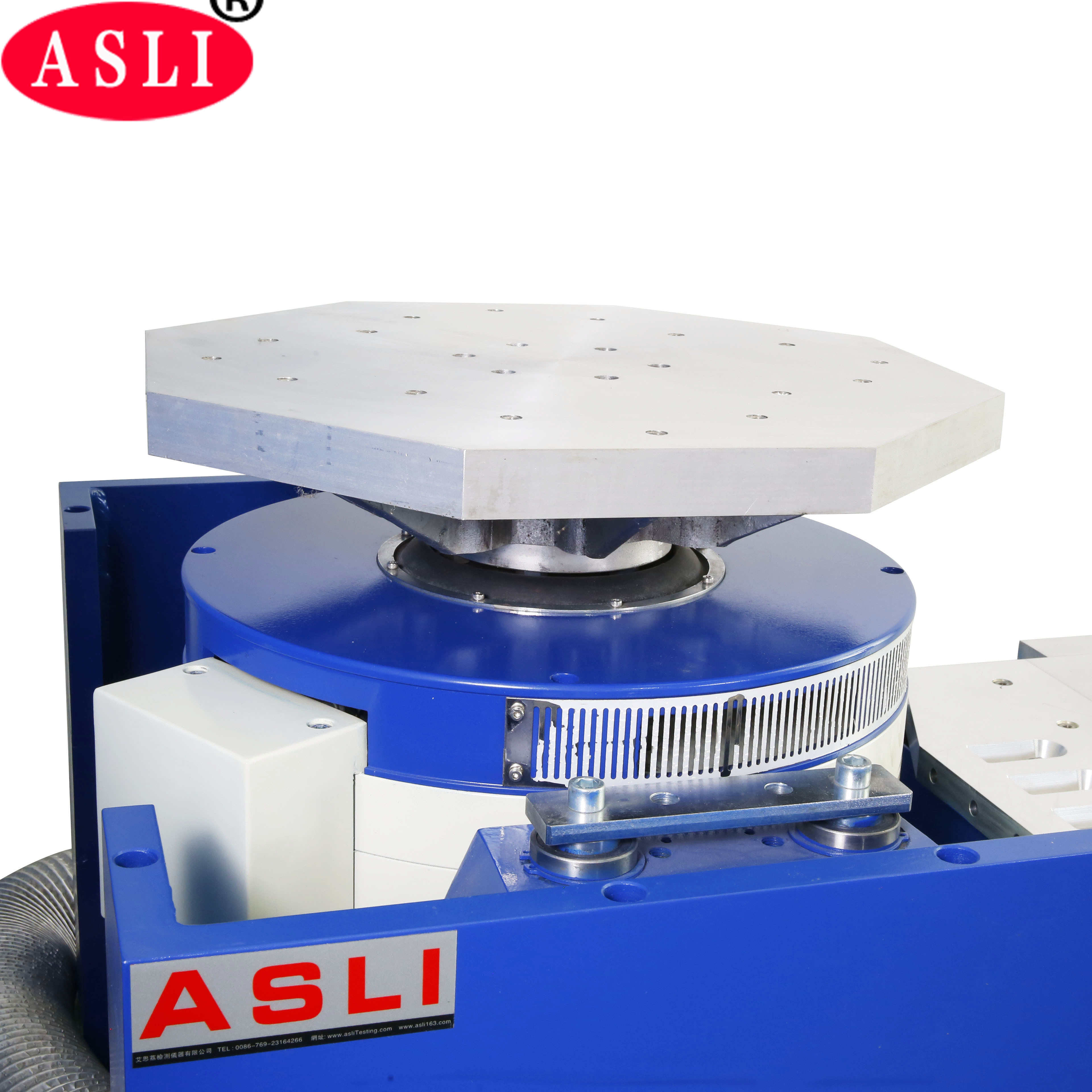

- Esqueleto de círculo dinâmico bem projetado, com frequência de ressonância axial de estágio superior.
- Design de circuito duplo magnético com baixo vazamento de fluxo magnético, estrutura compacta e racional.
- Rolamentos de rolos de haste basculante com rigidez composta orientada para importação e reta, fornecendo forte capacidade de carga excêntrica.
- Fundação de isolamento de pivô dedicada ao uso de hormônio, oferecendo instalação móvel conveniente.
- Sistema avançado de movimento garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- Rigidez estática e rigidez dinâmica do pequeno balão do rolamento aumentam a capacidade de carga da mesa vibratória e melhoram o desempenho de baixa frequência.
Product Highlights
O agitador mecânico ES-10 oferece força senoidal de 10.000 N, 3-3.000 Hz, 1,8 m/s, carga de 270 kg, teste senoidal/aleatório/de choque do eixo XYZ. Circuito magnético duplo, suspensão a ar e isolamento do munhão garantem durabilidade e precisão. Ideal para defesa, aeroespacial, eletrônica. Acessórios personalizados disponíveis.
