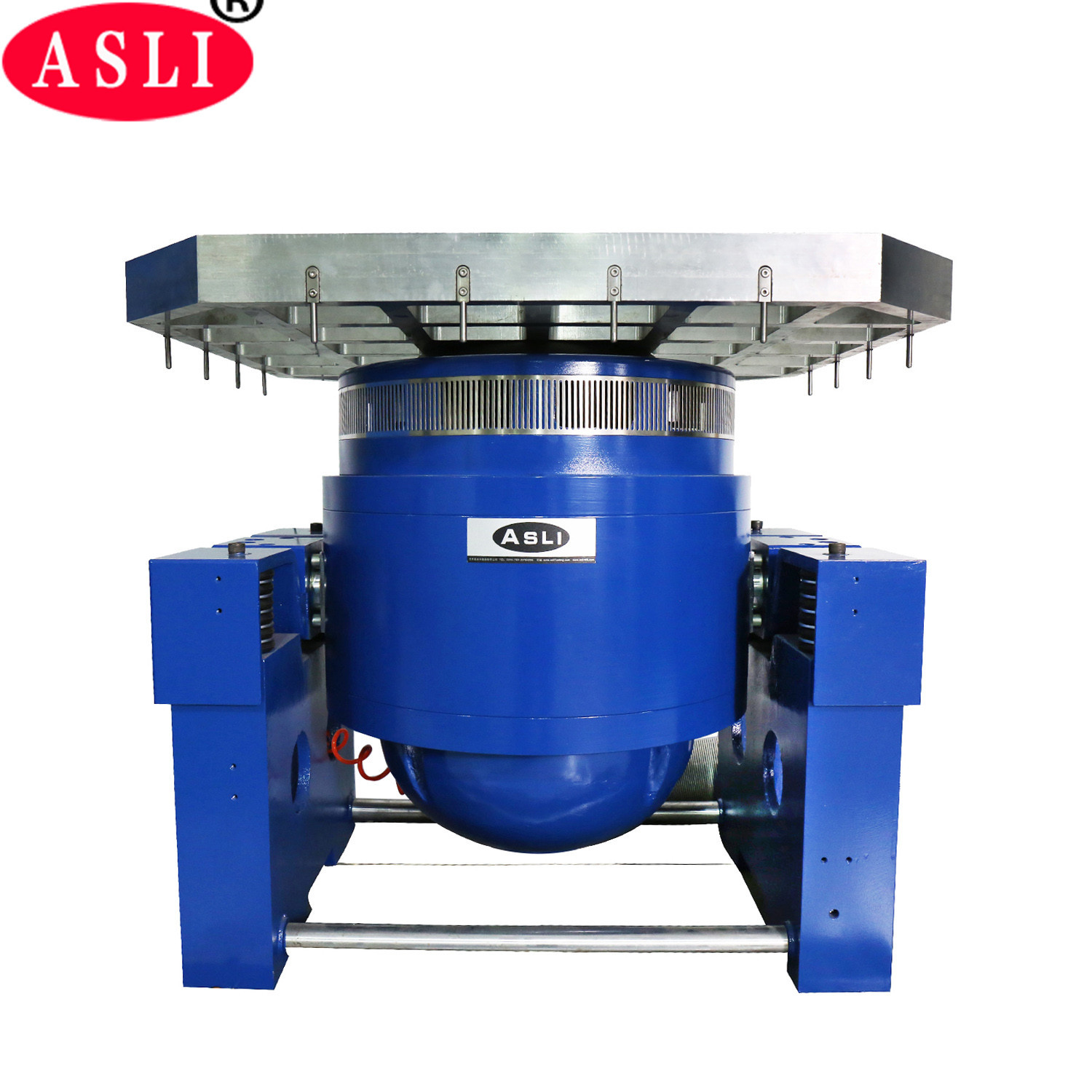

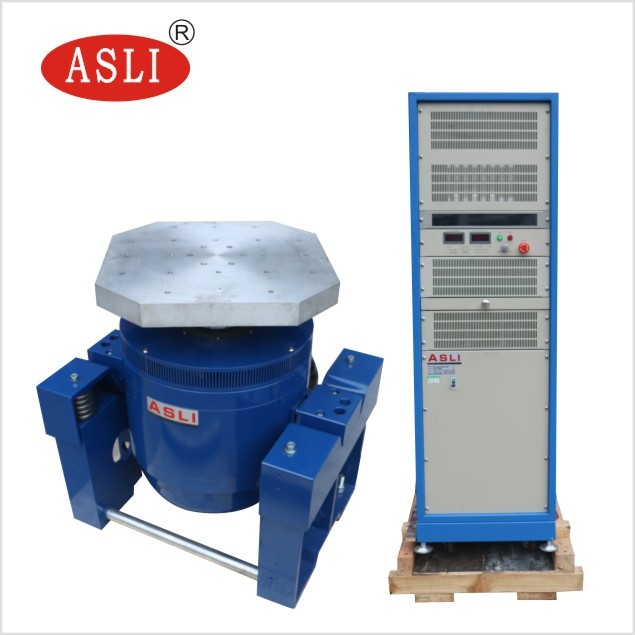

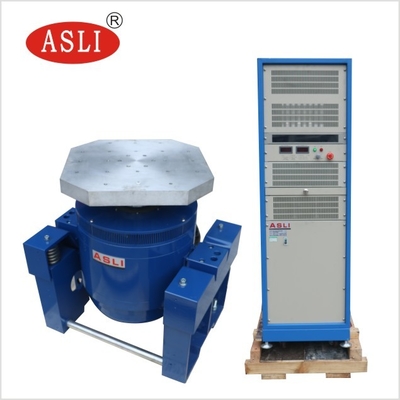

300kg de alta frequência vertical. F Shaker For Automotive Testing eletrodinâmico
Product Details
| força senoidal: | 3000N | Velocidade: | 1,6m/s |
|---|---|---|---|
| direção de vibração: | Vertical | aceleração: | 100G |
| Freqüência: | 3 ~ 3500Hz | Poder: | 380v trifásico |
| Deslocamento: | 25mm | ||
| Destacar |
Mecânica de agitação eletrodinâmica vertical de alta frequência,Aquecedor eletrodinâmico de 300 kg.F,Testes de máquinas de agitação eletrodinâmica para automóveis |
||
Product Description

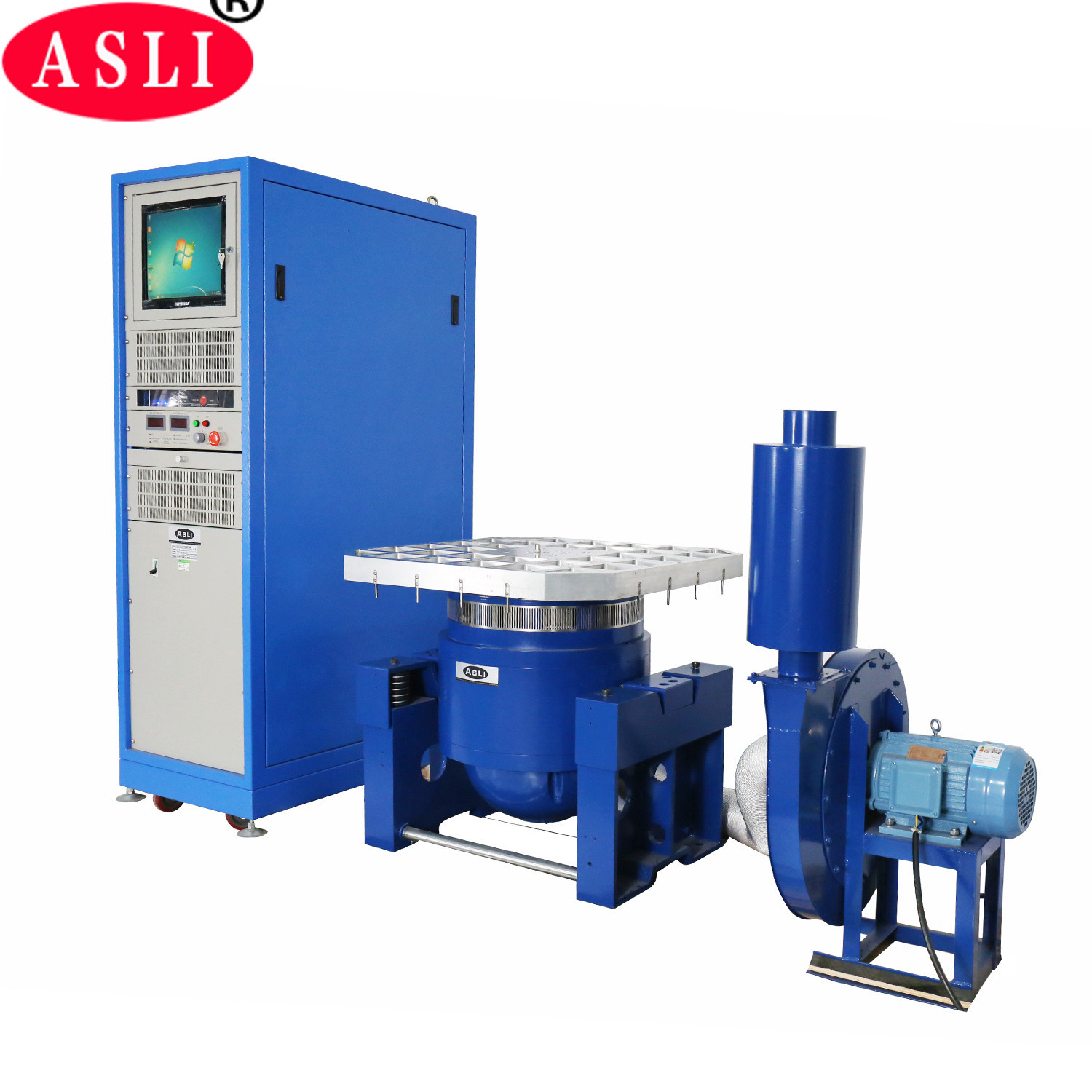

Máquina de teste de vibração de alta frequência vertical e horizontal — Equipamento de teste de vibração de PC projetado para testes automotivos. Somos um fabricante da série de Testadores de Vibração Eletrodinâmica de Alta Frequência / Testadores de Fadiga de Vibração de Alta Frequência. Estes sistemas adotam tecnologias avançadas, incluindo estrutura de circuito duplo magnético, círculos de ação de esqueleto autogerados, suporte aéreo, rolamentos de rolos e guia linear, e isolamento de pivô.
O equipamento pode realizar testes de vibração senoidal nos três eixos X, Y e Z e testes de vibração aleatória de banda larga, bem como testes de pulso clássicos (meia-seno, trapezoidal, onda dente de serra) e testes de espectro de resposta de choque. Estes produtos são amplamente utilizados nas indústrias de defesa nacional, armamentos, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos e eletrodomésticos.
- Esqueleto de círculo dinâmico bem projetado, com maior frequência de ressonância axial do estágio.
- Design de circuito duplo magnético com baixo vazamento de fluxo magnético, estrutura compacta e racional.
- Rolamentos de rolos da haste basculante com rigidez composta orientada para o corpo, reta e importada, proporcionando forte capacidade de carga excêntrica.
- Fundação de isolamento de pivô dedicada à operação estável, com instalação móvel conveniente.
- Tecnologia avançada de sistema de movimento garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- A rigidez estática e a rigidez dinâmica do rolamento são otimizadas, aumentando a capacidade da mesa de vibração e melhorando o desempenho de baixa frequência.
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- Dentro de uma pequena bancada de carga, maior aceleração e frequência de trabalho são realizadas, melhorando a capacidade de carga e o desempenho geral da bancada da máquina.

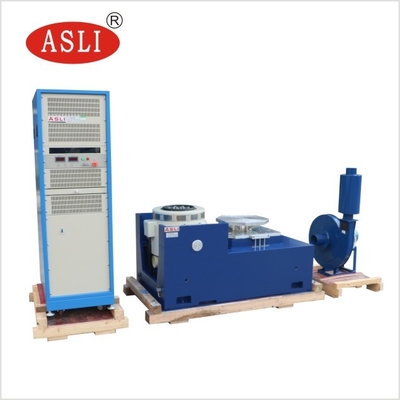

- A bancada horizontal e a bancada de vibração são do tipo integral com estrutura perfeita, oferecendo instalação e ajuste convenientes.
- Trilho de pressão estática, design em V, com capacidade para resistência à inclinação e resistência à carga de viés.
- Bomba de óleo embutida com boa estrutura e fácil operação.
| Modelo | Tamanho da Bancada (mm) | Faixa de Frequência (Hz) | Peso das Peças Móveis (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
A bancada vertical estendida VT e as braçadeiras especificadas são calculadas com precisão e projetadas elaboradamente para garantir que o cliente adquira o melhor desempenho de acordo com a estrutura perfeita, material de alta qualidade e mão de obra.
| Modelo | Peso (kg) | Frequência Máx. (Hz) | Tamanho da Bancada |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Bancada Redonda) | 220 | 350 | Ø1200 |
