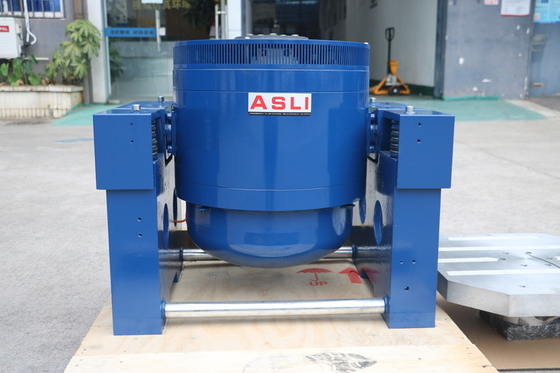

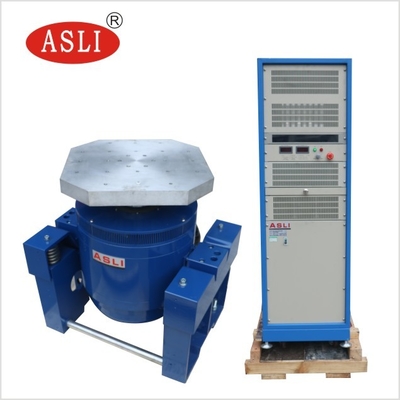

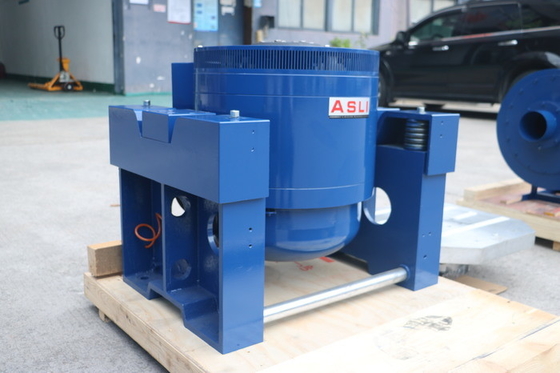

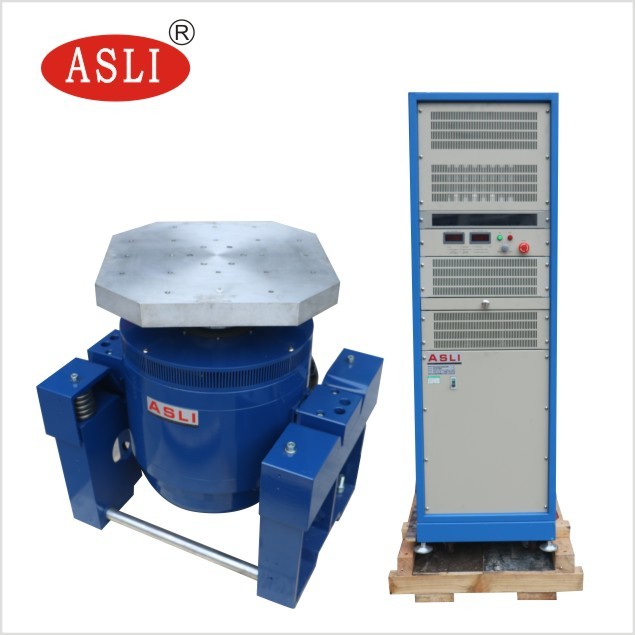

Máquina de ensaio da tabela de vibração eletrodinâmica de vibração vertical de alta frequência
O sistema de ensaio de vibração é constituído por um sistema de controlo de agitação, de potência e de medição de vibração, em conformidade com as normas nacionais e internacionais pertinentes, tais como: MIL-STD,DIN,ISO,ASTM,IEC,ISTA,GBGJB, JIB,BS, etc.) para fornecer apoio técnico ao estabelecimento da inspecção da qualidade dos produtos.
Parâmetros técnicos do agitador de vibração de alta frequência:
| Modelo |
Sinus nominal Força (N) |
Classificado como aleatório Força (N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal ((m/s) |
Deslocamento nominal (p-p) mm |
Carga máxima (kg) | bobina móvel ((Kg) |
Dimensão de Empilhadeira móvel ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
1Sistema de suspensão robusto e orientação de movimento linear, forte capacidade de carga, boas funções de orientação, alta estabilidade;
O airbag central de carga tem alta rigidez estática e baixa rigidez dinâmica, forte capacidade de carga, desempenho perfeito na variação de amplitude;
2. Alta eficiência de comutação de potência de classe D, corrente de pico de 3 sigma, fornece o melhor consumo de energia e minimiza a distorção harmónica;
3Autodiagnóstico rápido com bloqueio de segurança, alta fiabilidade de segurança;
4. Dispositivo de isolamento de choque do airbag para plataforma de vibração sem necessidade de fundação adicional, reprodução perfeita da onda de vibração e redução da transmissão de vibração;
Parâmetros técnicos do expansor vertical:
| Modelo | Peso (kg) | Frequência máxima (Hz) | Tamanho do banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (banco redondo) | 220 | 350 | Φ1200 |
Para além do banco de ensaio de vibração, a nossa gama de produtos abrange também:
(1) Série de ensaio de temperatura/umidade: câmara de ensaio de temperatura/umidade, câmara de ensaio de marcha em estabilidade, câmara de ensaio de choque térmico,Câmara de ensaio UV de temperatura e umidade, câmara de temperatura de velocidade da rampa.
(2) Série de envelhecimento:Temperatura elevadaForno, Forno de secagem a vácuo, Câmara de ensaio de envelhecimento por ventilação a ar, Câmara de ensaio de envelhecimento a vapor, Câmara de ensaio de ozono, Combustão no equipamento de ensaio
(3) Teste de simulação do tempotsérie: câmara de ensaio de pulverização por chuva, câmara de ensaio de poeira, câmara de ensaio de envelhecimento por lâmpada de xenônio, câmara de ensaio de resistência UVb- Não.
(4) Série de ensaios mecânicos: máquina de ensaio de vibração, máquina de ensaio de queda,Máquina de ensaio de colisão, Teste de choque mecânico de aceleraçãoetc.
Se você quiser obter mais informações sobre Máquina de Teste de Vibração de Tabela Eletrodinâmica de Vibração Vertical de Alta Frequência, por favor, não hesite em enviar suas perguntas.
