IEC62133 UN38.3 3000N Shaker Table Vibration Testing Horizontal eletrodinâmico
Product Details
| suporte personalizado: | OEM | Marca: | ASLI |
|---|---|---|---|
| Lugar de origem: | Cantão, China | Poder: | Eletrônico |
| certificado: | ISO 9001:2008 | Material de embalagem: | Caixa de madeira poli |
| Vibração: | 3 eixos | força de vibração: | Personalizado |
| Tamanho da mesa: | Personalizado | Carga máxima: | 100kg |
| Destacar |
testes de vibração da tabela do abanador 3000N,Testes de vibração da tabela do abanador do OEM,abanador 3000N eletrodinâmico |
||
Product Description

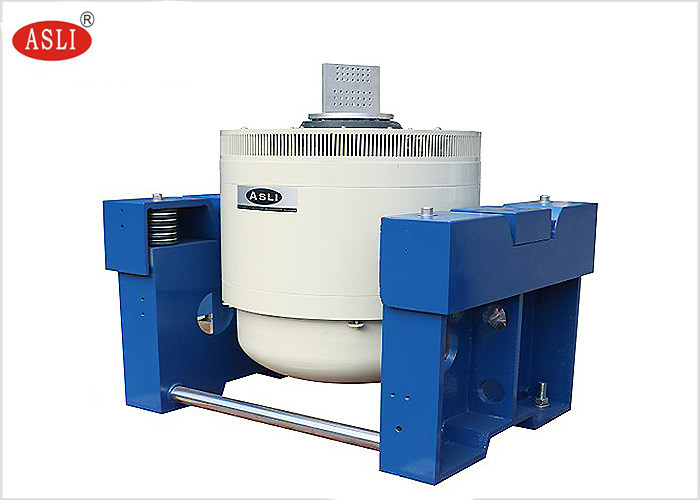

A Mesa Vibratória Eletrodinâmica IEC62133 UN38.3 3000N é um sistema de teste de vibração de alto desempenho projetado para simulação de vibração horizontal e de três eixos. É amplamente utilizada em testes de baterias, aeroespacial, automotiva e indústrias eletrônicas para avaliar a durabilidade e confiabilidade do produto sob condições dinâmicas.
- Esqueleto dinâmico bem projetado com alta frequência de ressonância axial do estágio.
- Design de dois circuitos magnéticos garante baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
- Rolamentos de rolos de haste basculante com rigidez do corpo composto reta e orientada para importação para alta capacidade de carga excêntrica.
- Fundação de isolamento de pivô dedicada ao uso de hormônio, com conveniência móvel para instalação.
- Sistema avançado de movimento garante alta confiabilidade do círculo dinâmico.
- Novo design de duto melhora o efeito de resfriamento.
- Rigidez estática e rigidez dinâmica do pequeno balão do rolamento aumentam a capacidade do rolamento da mesa vibratória e melhoram o desempenho de baixa frequência.
A Máquina de Vibração, o Vibrador Eletrodinâmico e a Mesa Vibratória são usados em ambientes educacionais, de pesquisa e laboratório. Adotando estrutura de circuito magnético duplo, círculos de ação de esqueleto auto-gerados, suporte aéreo, rolamentos de rolos, guiamento linear e isolamento de pivô com tecnologia moderna avançada, esses sistemas podem completar testes de vibração senoidal nos eixos X, Y, Z e testes de vibração aleatória de banda larga. Eles também realizam testes clássicos de pulso (meia-onda senoidal, trapezoidal, dente de serra) e testes de espectro de resposta de choque.
Esses produtos são amplamente utilizados nos campos de defesa nacional, armamentos, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos e eletrodomésticos.
| Parâmetro | Valor |
|---|---|
| Modelo | ES-3 |
| Empuxo Senoidal | 300 kgf |
| Empuxo Aleatório | 300 kgf |
| Empuxo de Impacto | 600 kgf |
| Faixa de Frequência | 2–2500 Hz |
| Deslocamento Contínuo | 25 mm |
| Deslocamento de Impacto | 25 mm |
| Velocidade Máxima | 1,8 m/s |
| Aceleração Máxima | 981 m/s² |
| Diâmetro da Bobina Móvel | Φ150 mm |
| Momento Excêntrico Permitido | >196 N·m |
| Ponto de Conexão da Carga | 6 pontos |
| Massa Equivalente das Partes Móveis | 3 kg |
| Tamanho do Parafuso da Bancada (Padrão) | M8 |
| Layout dos Parafusos da Mesa (Diâmetro, Circunferência) | 8 em Φ100 mm, 8 em Φ200 mm |
| Frequência de Isolamento Axial | <3 Hz |
| Carga Máxima | 120 kg |
| Vazamento de Fluxo Magnético | <1 mT |
| Dimensões (Sem Embalagem) (C×L×A) | 730 mm × 550 mm × 650 mm |
| Peso da Mesa Vibratória | 450 kg |

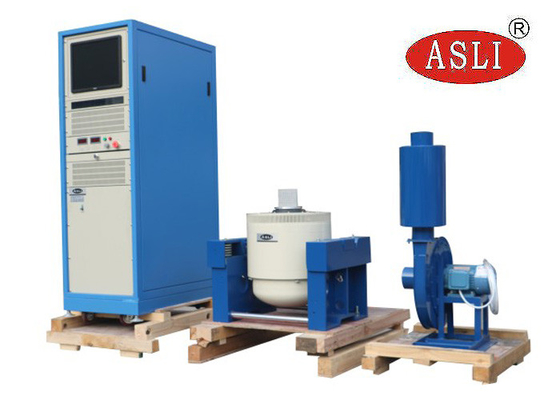

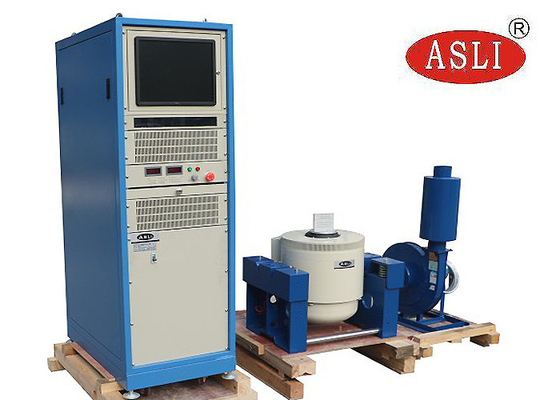

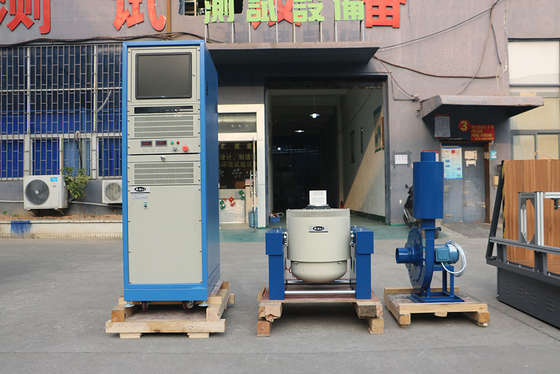

A Máquina de Teste de Vibração Eletromagnética de Alta Frequência é composta pelos seguintes componentes:
- Bancada de teste de vibração
- Amplificador de potência
- Ventilador de resfriamento
- Mesa deslizante
- Expansor vertical
- Dentro de uma pequena bancada de carga para realizar maior aceleração e frequência de trabalho, melhorando a capacidade de carga e o desempenho de toda a bancada da máquina.
- A bancada horizontal e a bancada de vibração são do tipo integral, com estrutura perfeita e conveniência para instalar e ajustar.
- Trilho de pressão estática, em V, com capacidade de resistência a inclinação e a carga enviesada.
- Bomba de óleo embutida, boa estrutura e fácil operação.
A bancada estendida vertical VT e os grampos especificados são calculados com precisão e projetados meticulosamente para garantir que o cliente obtenha o melhor desempenho de acordo com os padrões de engenharia perfeitos.
