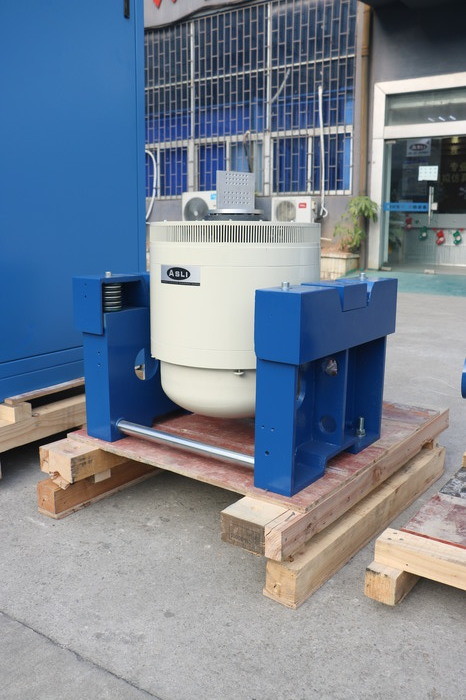

Equipamento de laboratório Vibração Shaker Tabela Máquina de vibração Eletrodinâmica
Descrição Aplicação:
Máquina de vibração, agitador eletrodinâmico, mesa agitadora de vibraçãoé usado em ambientes educacionais, de pesquisa e de laboratório. UMadotou a estrutura de circuito magnético duplo, círculos de ação de esqueleto autogerados, suporte aerotransportado e rolamentos de rolos e orientação linear, tecnologia moderna avançada de isolamento de munhão e tecnologia especial, pode ser concluído em teste de vibração sinusoidal de três eixos X, Y, Z e testes de vibração aleatória de banda larga, a serem concluídos pelo teste clássico (meio senoidal, trapezoidal, onda de dente de serra) de pulso e espectro de resposta ao choque. Esses produtos são amplamente utilizados na defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônica, eletrodomésticos, comunicações, eletrodomésticos e outros campos.
| Modelo: ES-3 | |
|---|---|
| Impulso senoidal | 300kgf |
| Impulso aleatório | 300kgf |
| Impulso de impacto | 600kgf |
| Faixa de frequência | 2~2500 Hz |
| Deslocamento contínuo | 25mm |
| O impacto do deslocamento | 25mm |
| Velocidade máxima | 1,8m/s |
| Aceleração máxima | 981m/s2 |
| Diâmetro da bobina móvel | Φ150mm |
| Permitir momento excêntrico | >196N.m |
| Ponto de conexão de carga | 6 ponto |
| Massa equivalente de peças móveis | 3kg |
| Tamanho do parafuso de bancada (padrão) | M8 |
| Tabela de layout de parafusos (diâmetro, circunferência) | 8 em Φ100mm,8 em Φ,200mm. |
| Frequência de isolamento axial | <3Hz |
| Carga máxima | 120Kg |
| Vazamento de fluxo magnético | <1mT |
| Dimensões (sem embalagem)(C×L×A) | 730 mm × 550 mm × 650 mm |
| Peso da mesa vibratória | 450kg |
Máquina de vibração, agitador eletrodinâmico, recursos de mesa agitadora de vibração:

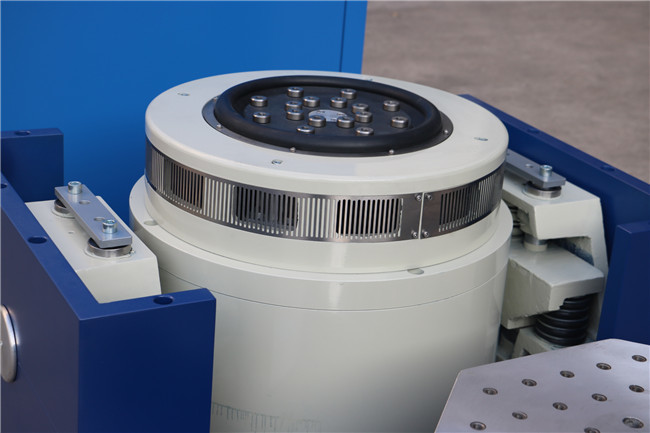

1. Esqueleto de círculo dinâmico bem projetado, com frequência de ressonância axial de estágio mais alto.
2. Circuito bimagnético, vazamento de fluxo magnético baixo, estrutura compacta e racional.
3. Rolamentos de rolos da haste oscilante retos e orientados para importação, orientação de rigidez do corpo composto, capacidade de carga excêntrica.
4. Base de isolamento munhão dedicada ao uso de hormônios, instalação de conveniência móvel.
5. Tecnologia avançada move-se ao redor do sistema para garantir um círculo dinâmico de alta confiabilidade.
6. Novo design de duto e aumenta o efeito de resfriamento.
7. Rigidez estática, rigidez dinâmica do pequeno balão do rolamento, aumentando a capacidade de carga da mesa vibratória, melhoram o desempenho de baixa frequência.

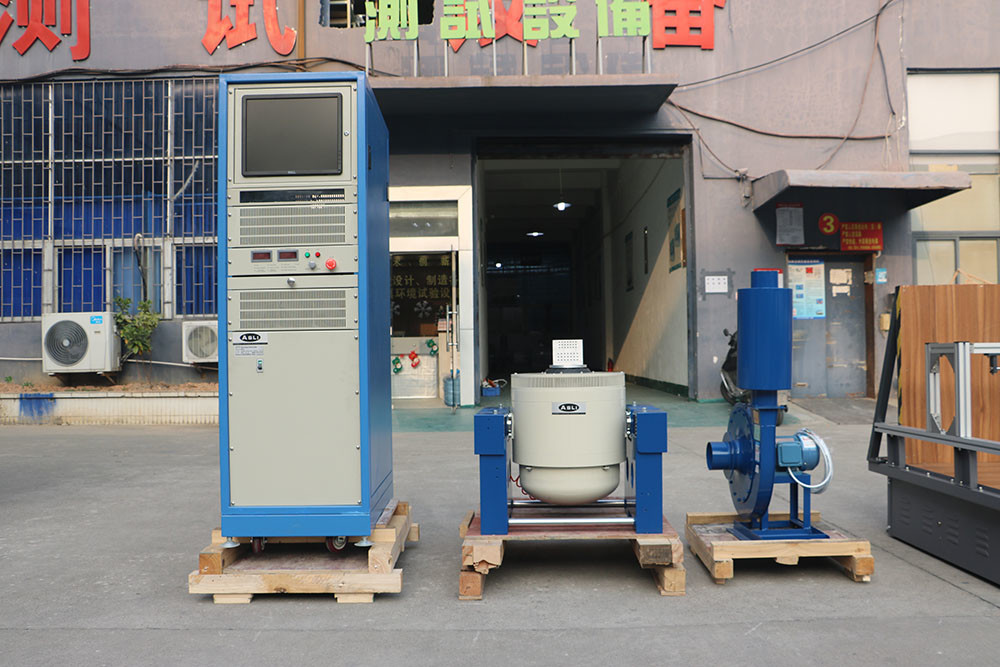

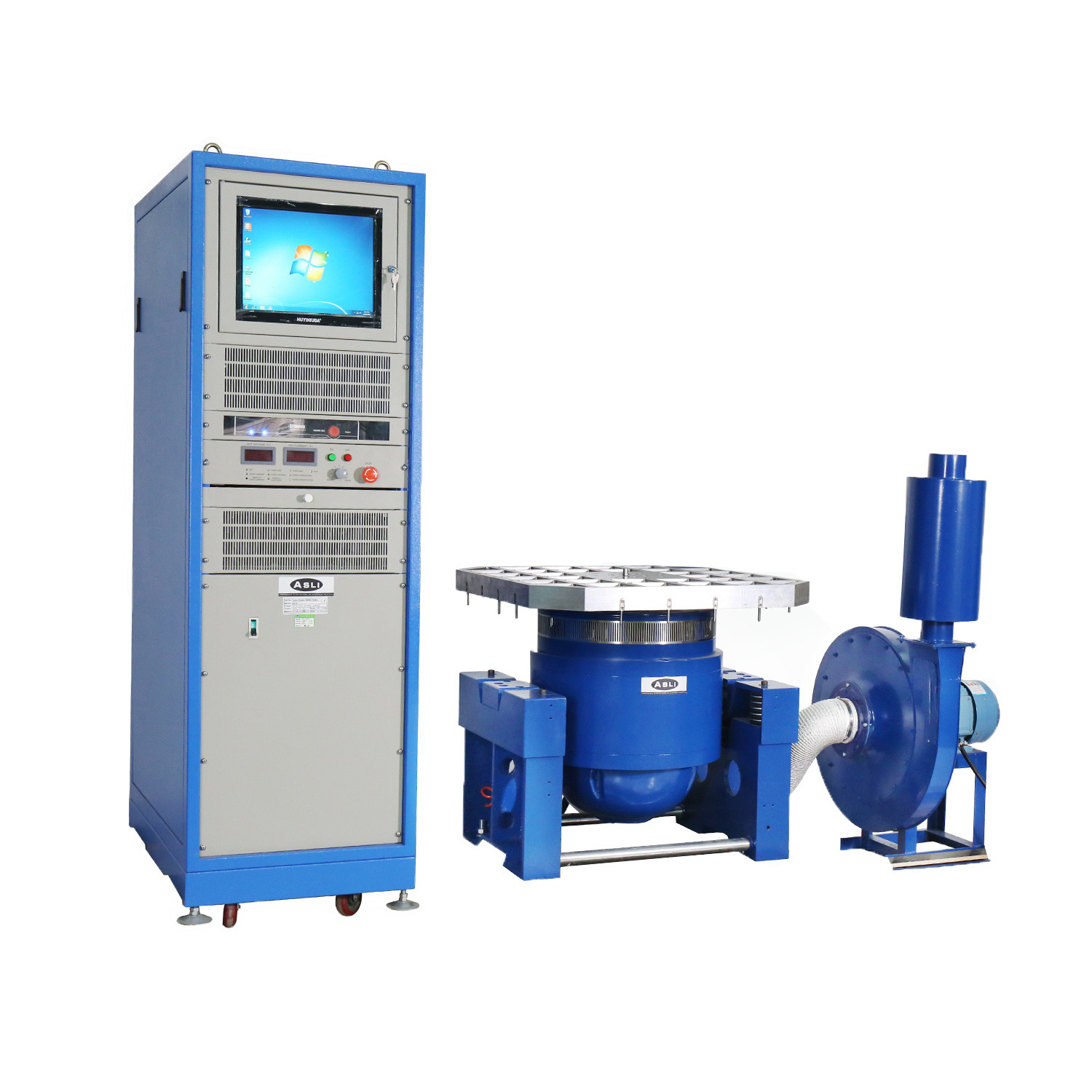

Composição deMáquina de teste de vibração eletromagnética de alta frequência:

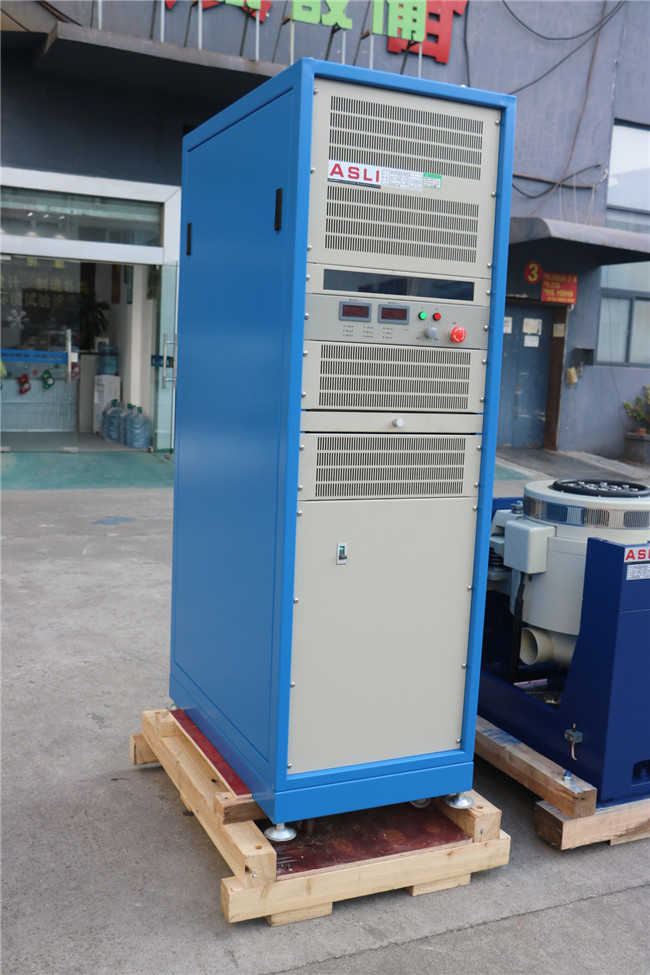

Bancada de teste de vibração, amplificação de potência, ventilador de resfriamento, mesa deslizante, expansor vertical

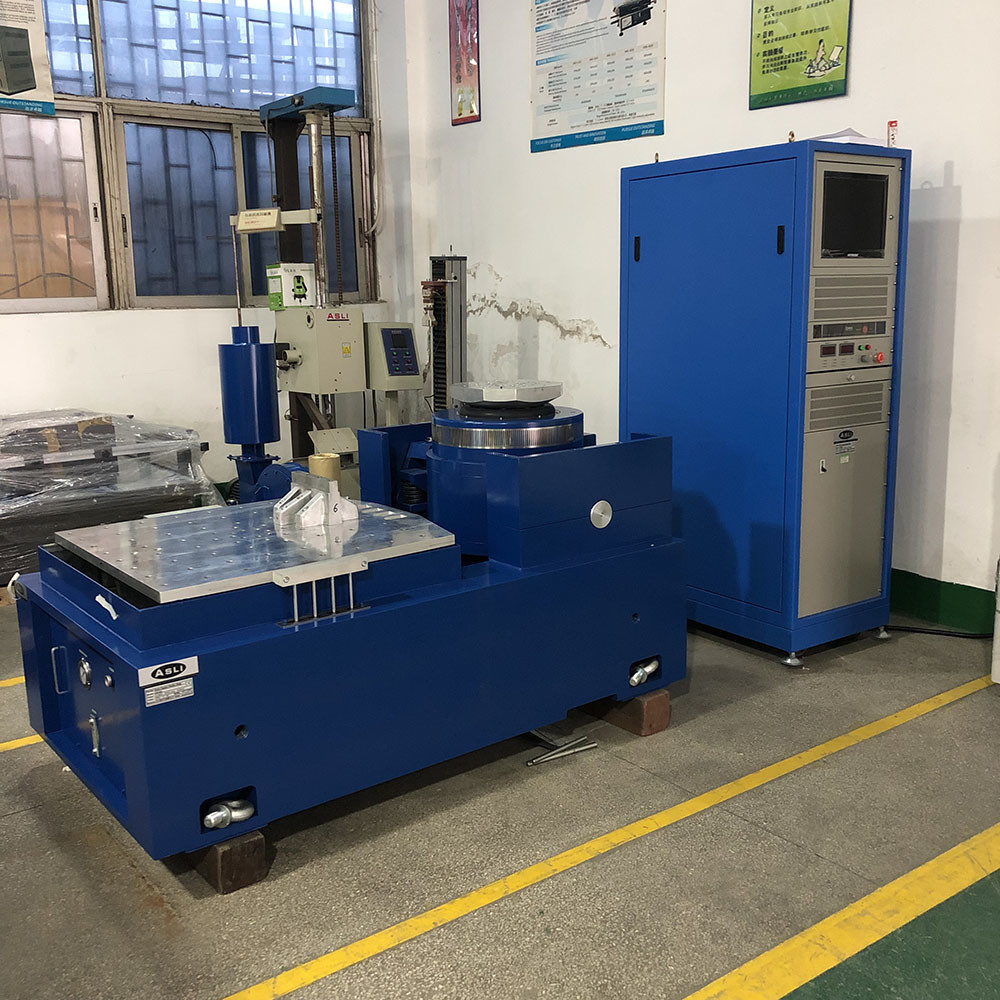

Recursos do suporte horizontal:
Dentro de uma pequena bancada de carga para obter maior aceleração e frequência de trabalho, para melhorar a capacidade de carga e o desempenho de toda a bancada da máquina.
A bancada horizontal e a bancada vibratória são do tipo integral, com estrutura perfeita, facilidade de instalação e ajuste.
Pista de pressão estática, em forma de V, com capacidade de resistência a inclinações e cargas polarizadas.
Bomba de óleo embutida, boa estrutura e fácil operação.

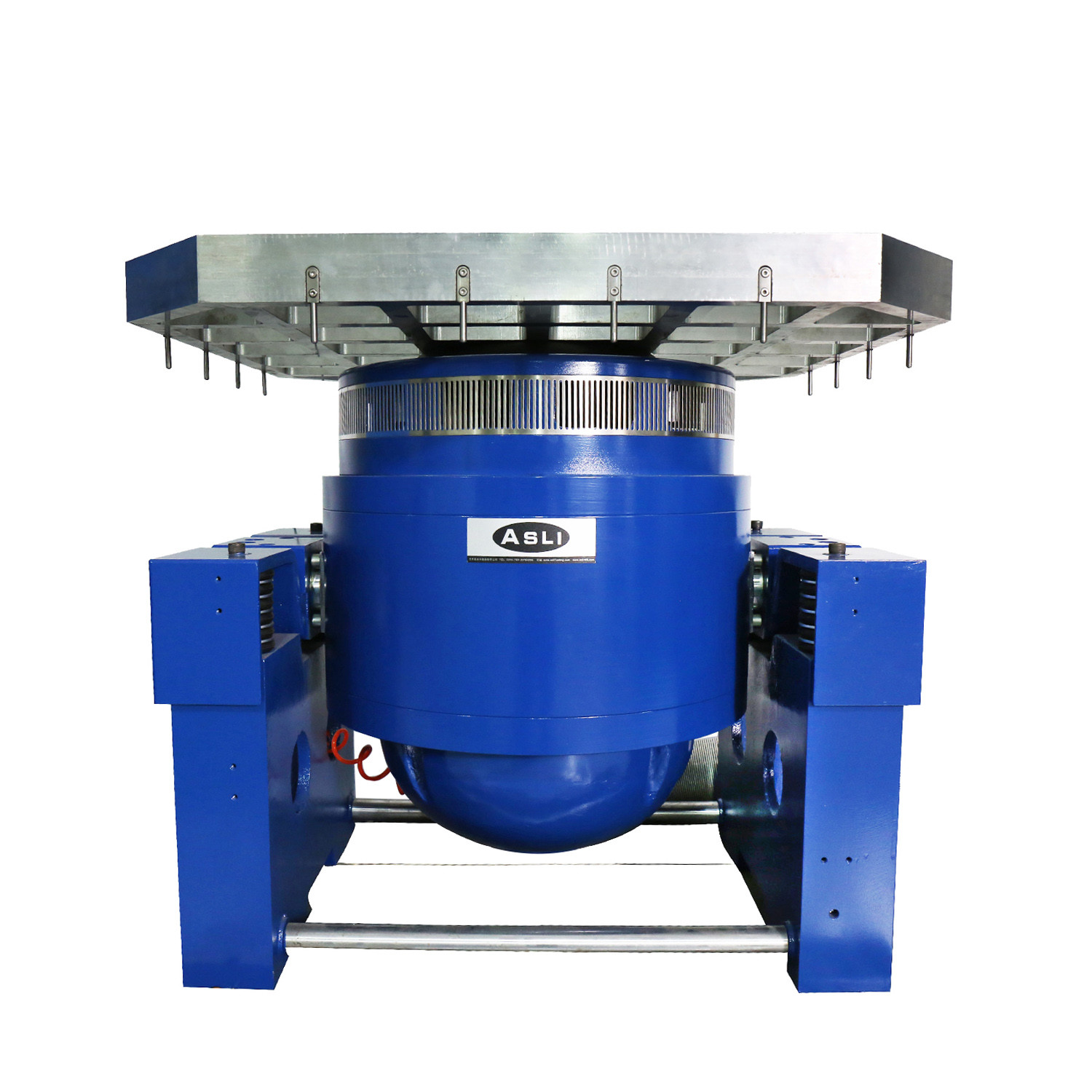

Recursos de bancada estendida vertical:
Bancada vertical estendida VT e pinças especificadas, calculadas com precisão, design elaborado, para garantir que o cliente adquira o melhor desempenho de acordo com a perfeição
