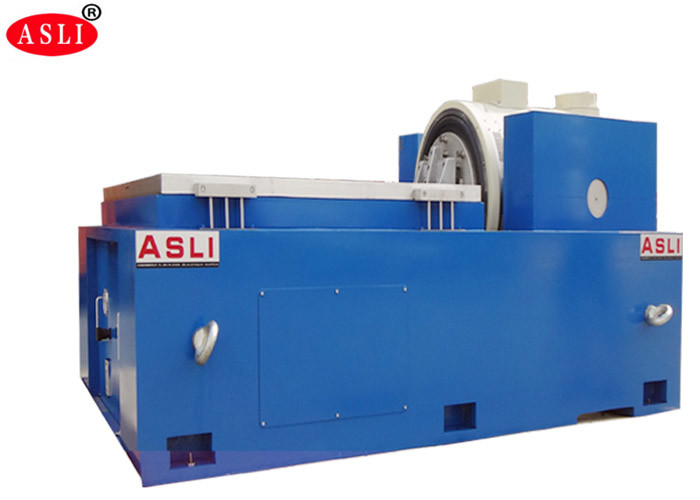

O sistema de teste de vibração é usado principalmente para teste de vibração e choque de produtos, teste de triagem de estresse ambiental, teste de confiabilidade. O testador de vibração eletromagnética está em total conformidade com o padrão de projeto de teste relacionado à bateria, simulação sob a condição de teste de vibração da bateria, a bateria ou o pacote de bateria é fixado na mesa de vibração, de acordo com a frequência prescrita, aceleração e modo de deslocamento ao longo da vibração da amostra da bateria em três direções mutuamente perpendiculares, a bateria medida não deve vazar, não perder a forma, não quebrar, sem fogo e explosão. A aplicação do teste de vibração é extremamente ampla, desde placa de circuito, bateria, avião, navio, foguete, míssil, carros e eletrodomésticos e outros produtos industriais.
Padrões de teste
GB/T 31241-2014 Produtos eletrônicos portáteis com baterias de íon de lítio e requisitos de segurança da bateria
GB/T 18287-2013 A especificação da bateria de íon de lítio usada em telefones celulares. Os requisitos de curto-circuito externo
GB/T 8897.4-2008 Célula galvânica parte 4 os requisitos de segurança das baterias de íon de lítio
YD/T 2344.1-2011 Pacote de bateria de íon de lítio de fosfato de ferro de comunicação Parte 1: bateria integrada
GB/T 21966-2008 Os requisitos de segurança da bateria de lítio e bateria em transporte
MT/T 1051-2007 bateria de íon de lítio usada na lâmpada de mineiro
YD 1268-2003 Os requisitos de segurança e métodos de teste da bateria de lítio e carregador usados em telefones celulares
GB/T 19521.11-2005 Pacote de bateria de íon de lítio de mercadorias perigosas, inspeção de padrões de segurança de recursos perigosos
YDB 032-2009 Pacote de bateria de íon de lítio do tipo backup de comunicação
UL 1642:2012 Padrão para baterias de lítio
UL 2054: 2012 Baterias domésticas e comerciais
UN38.3 (2012) Parte 3: proposta para transporte de mercadorias perigosas - manual de teste e padrão
IEC62133-2012 Os requisitos de segurança para bateria e pacote de bateria contendo eletrólito alcalino ou ácido
IEC 62281: 2004 Os requisitos de segurança no transporte de bateria de lítio e bateria
IEC 60086: 2007Célula galvânica parte 4 os requisitos de segurança das baterias de íon de lítio
GJB150,GJB360,GJB548,GJB1217,MIL-STD-810F,MIL-STD-883E etc.
| Parâmetros do gerador de vibração eletromagnética: | ||||
| Força de excitação senoidal máxima | 5000Kgf pico | |||
| A maior força de vibração aleatória | 5000Kgf r.m.s | |||
| A maior força de vibração de choque | 10000Kgf pico | |||
| Faixa de frequência | DC~4000 Hz | |||
| Deslocamento máximo | 75mm p-p (valor pico a pico) | |||
| Velocidade máxima | 1,8 m/s | |||
| Aceleração máxima | 100G (980 m/s2) | |||
| Primeira frequência de ressonância | 3500Hz | |||
| Carga máxima | 750kg | |||
| Diâmetro da bobina móvel (diâmetro da mesa de trabalho) | Diâmetro de 450 mm | |||
| A qualidade da bobina móvel | 50kg | |||
| Carga máxima | 750Kg | |||
| Mesa de parafuso | 13 x M8 | |||
| Vazamento de fluxo magnético | <10 gauss | |||
| Dimensão | 800mm x 800mm x 800mm (máquina vertical) | |||
| Peso | Cerca de 1500Kg | |||
| O sistema Servo | ||||
| Função | Temperatura, pressão do ar, deslocamento, sobretensão, sobrecorrente, subtensão de entrada, falha externa, fonte de alimentação de controle, lógica, falta de entrada igual. | |||
| Controlador de vibração digital | ||||
| Configuração de hardware | Entrada de 2 canais, entrada de 1 canal | |||
| Computador de controle | visor de cristal líquido (com teclado/mouse óptico) | |||

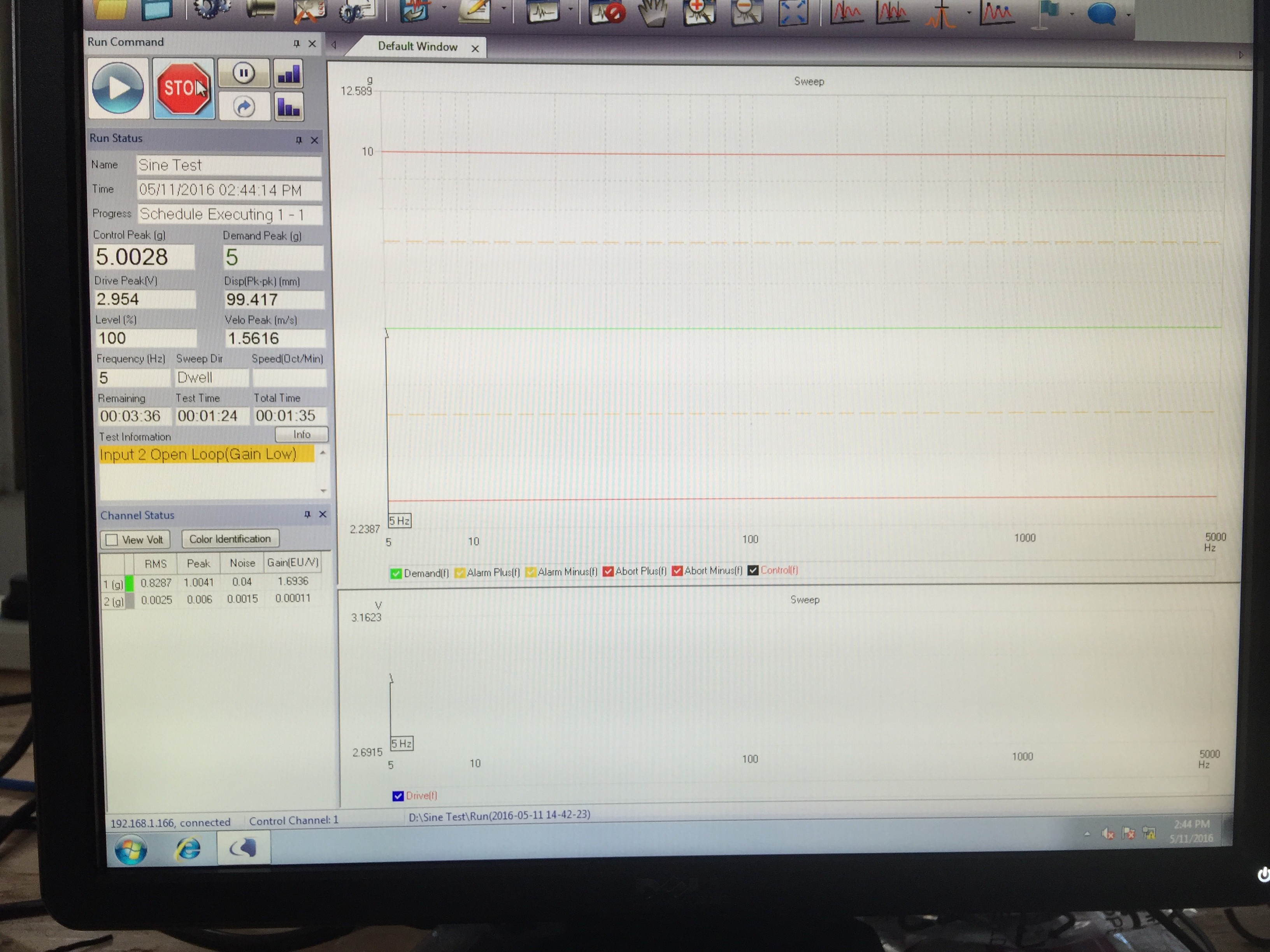

| Software | Operação em chinês/inglês, análise no domínio do tempo e da frequência, fonte de sinal, análise de frequência de varredura senoidal, etc. O WORD pode gerar automaticamente relatórios de teste, exibição de sinais e dados, armazenamento, configurar os parâmetros de teste e a análise da função. | |||
| Sistema operacional | Windows 2000/XP | |||
| Sensor de aceleração B&W |
domínio da frequência: 1—2000Hz sensibilidade: 50mv/g faixa de temperatura: -24 - 250℃ |
|||
| Requisito elétrico | ||||
| Fonte elétrica | 3 fases, 380V/50Hz | |||
