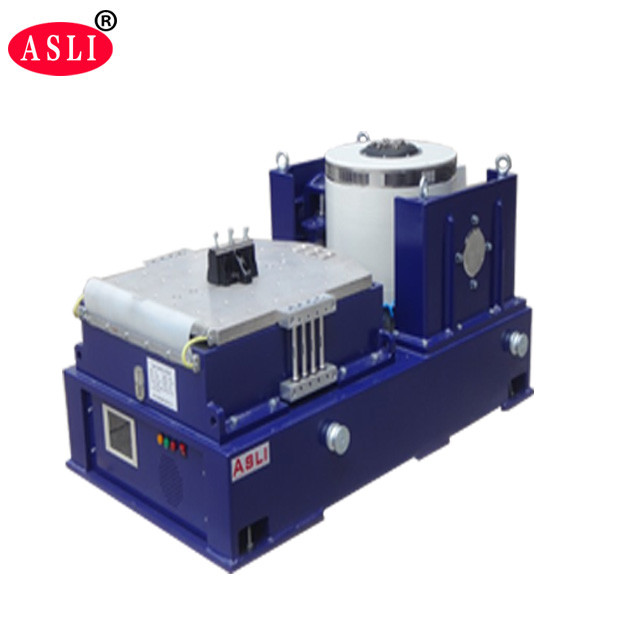

O sistema de teste de vibração é usado principalmente para testes de vibração e ambiente de choque de produtos, teste de triagem de estresse ambiental e teste de confiabilidade. Testador de vibração eletromagnética completamente de acordo com o padrão de design de teste relacionado à bateria, simulação sob certas condições do teste de vibração da bateria, a bateria ou bateria é fixada na mesa de vibração, de acordo com a frequência prescrita, modo de aceleração e deslocamento ao longo a vibração da amostra da bateria de três baterias medidas de direção mutuamente perpendiculares não deve vazar, não desanimar, não quebrada, sem incêndio e explosão. O escopo de aplicação do teste de vibração é extremamente amplo, desde placas de circuito, baterias, aviões, navios, foguetes, mísseis, carros e eletrodomésticos e outros produtos industriais.

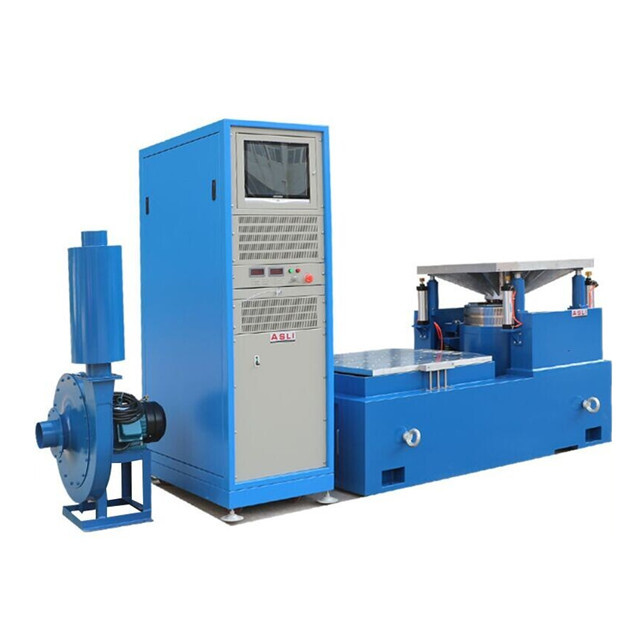

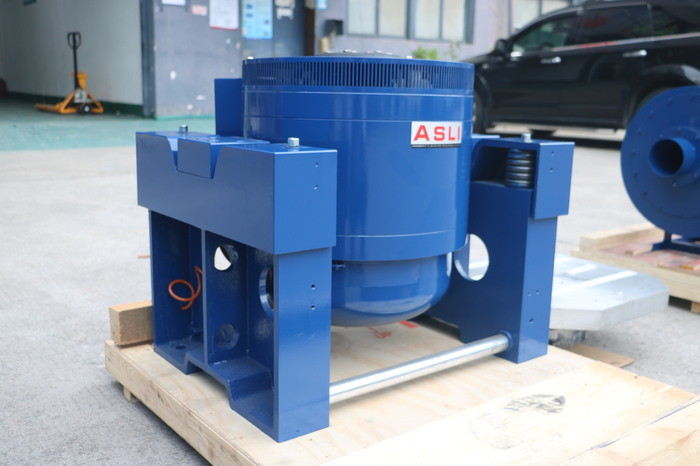

*Um agitador eletrodinâmico refrigerado a ar

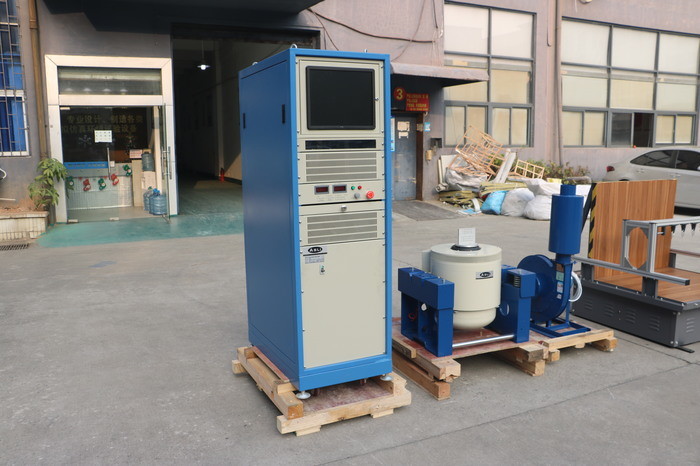

*Controlador de vibração e amplificador de potência estruturados em gabinete tudo-em-um
* Alcançando impulso senoidal de pico de 2.400 newtons.
* Teste de 3 eixos X, Y, Z
* Fácil instalação pode ser feita pelo usuário
*Interface do usuário: tela de toque lcd para modo local e pc-windows (através de ethernet) para controle remoto
| Parâmetros do Gerador de Vibração Eletromagnética: | ||||
| Força máxima de excitação senoidal | Pico de 5000Kg.f | |||
| A maior força de vibração aleatória | 5000Kg.f r.ms | |||
| A maior força de vibração de choque | Pico de 10000Kg.f | |||
| Faixa de frequência | CC~4000Hz | |||
| Deslocamento máximo | 75 mm pp (valor pico a pico) | |||
| Velocidade máxima | 1,8m/s | |||
| Aceleração máxima | 100G(980 m/s2) | |||
| Primeira frequência ressonante | 3500Hz | |||
| Carga máxima | 750kg | |||
| Diâmetro da bobina móvel (diâmetro da mesa de trabalho) | Diâmetro de 450 mm | |||
| A qualidade da bobina móvel | 50kg | |||
| Carga máxima | 750Kg | |||

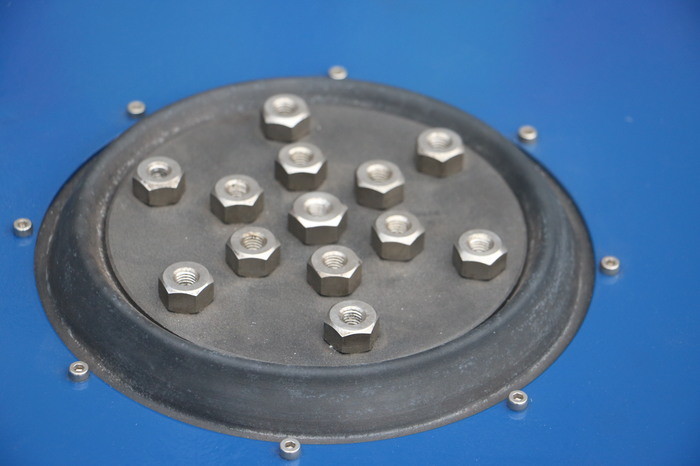

| Mesa de parafuso | 13xM8 | |||
| Vazamento de fluxo magnético | <10 gauss | |||
| Dimensão | 800 mm x 800 mm x 800 mm (máquina vertical) | |||
| Peso | Cerca de 1500Kg | |||
| O Servo Sistema | ||||
| Função | Temperatura, pressão do ar, deslocamento, sobretensão, sobrecorrente, subtensão de entrada, falha externa, fonte de alimentação de controle, lógica, falta de entrada igual. | |||
| Controlador de vibração digital | ||||
| Configuração de hardware | Entrada de 2 canais, entrada de 1 canal | |||
| Computador de controle | display de cristal líquido (com teclado/mouse óptico) | |||
| Programas | Operação em chinês/inglês, análise de domínio de tempo e domínio de frequência, fonte de sinal, análise de frequência de varredura senoidal, etc. O WORD pode gerar automaticamente relatórios de teste, exibição de sinais e dados, armazenamento, configurar os parâmetros de teste e a análise da função. | |||
| Sistema operacional | Windows 2000/XP | |||
| Sensor de aceleração preto e branco |
domínio de frequência: 1—2000Hz sensibilidade: 50mv/g faixa de temperatura:-24 - 250 ℃ |
|||
| Requisito Elétrico | ||||
| Fonte elétrica | Trifásico,380V/50Hz | |||
