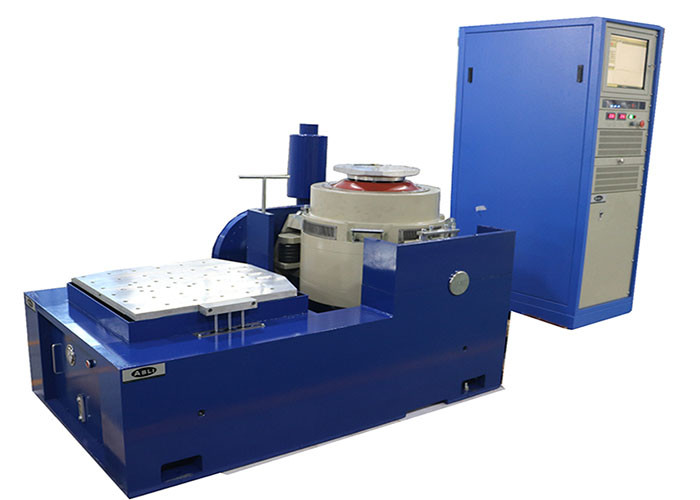

Banco de teste de vibração EN50604 IEC62133 UN38.3 para bateria de automóvel
Composição do sistema de teste

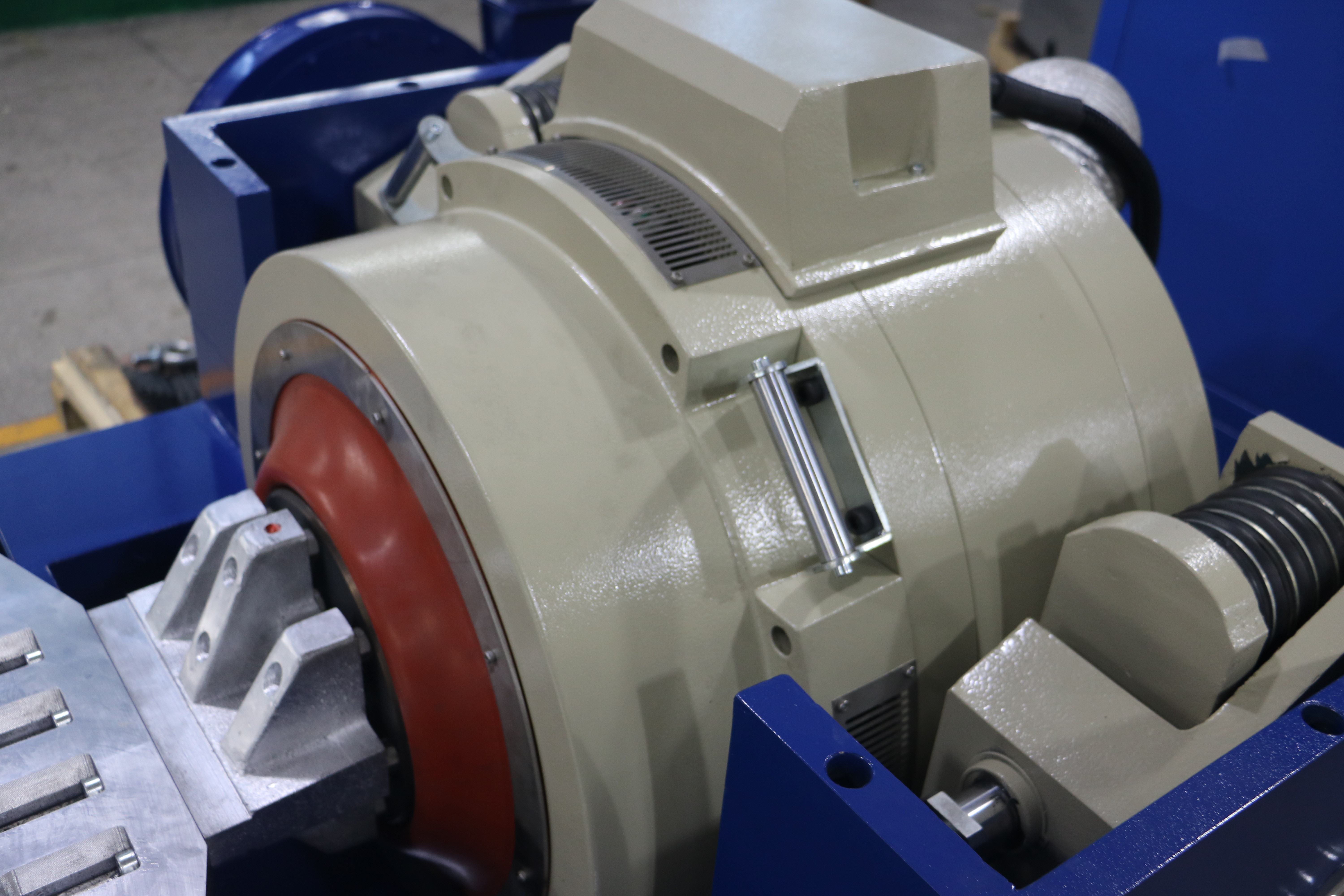

1. Gerador de vibração horizontal de peça única
2. Mesa de expansão vertical
3. Ventilador de resfriamento com silenciador
4. Amplificador de potência de comutação digital
5. Instrumento de medição de controle de vibração multifuncional.
Especificação
| Nome | Banco de teste de vibração da bateria EN50604 IEC62133 UN38.3 do automóvel para testes de laboratório | ||||||||
| Modelo | Força senoidal nominal (N) | Força Aleatória Nominal (N) | Faixa de frequência (Hz) | Aceleração Nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (pp)mm | Máx. Carregando (Kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6.000 | 6.000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6.000 | 6.000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10.000 | 10.000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20.000 | 20.000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30.000 | 30.000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40.000 | 40.000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50.000 | 50.000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60.000 | 60.000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100.000 | 100.000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
