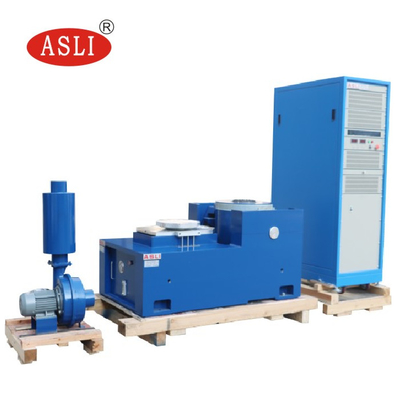

Máquina de testes de laboratório do equipamento de teste da tabela da vibração de F 2.0m/S da placa do PWB

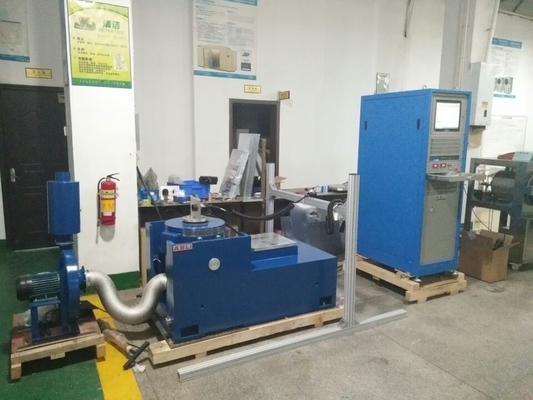

Sistema de teste de vibração eletrodinâmica
A mesa de vibração eletromagnética é amplamente utilizada em defesa, aviação, aeroespacial, comunicações, eletrônica, automóveis, eletrodomésticos e outras indústrias. Este tipo de equipamento é utilizado para descobrir as falhas iniciais, simulando a condição real de trabalho e o teste de resistência da estrutura, a aplicação do produto é ampla, a largura de aplicação é óbvia, o efeito do teste é notável e confiável. Onda senoidal, FM, varredura, programável, multiplicador de frequência, logaritmo, aceleração máxima, modulação de amplitude, controle de tempo, controle de computador de função completa, aceleração fixa simples/amplitude fixa. Equipamento através de falha contínua para executar 3 meses de testes, desempenho estável e qualidade confiável.
FICHA DE DADOS DE DESEMPENHO

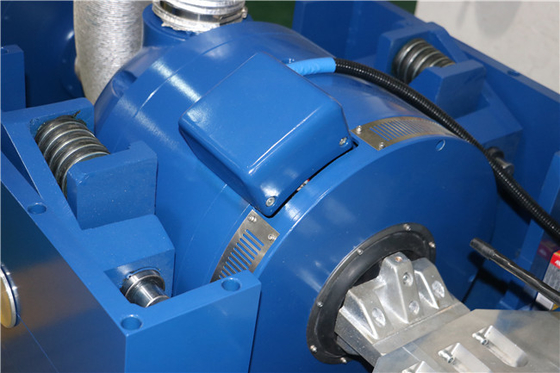

| Agitador (ES-30) | ||
| Força senoidal (pico) | 30kN | |
| Força de choque (pico) | 60kN | |
| Faixa de frequência | 5~2,600Hz | |
| Deslocamento (contínuo) | 100 milímetros | |
| Máx. Velocidade | 1,8m/s | |
| Máx. Aceleração | 75G | |
| Diâmetro da armadura | 445 milímetros | |
| 1stordenar frequência ressonante | 2,400Hz | |
| Momento excêntrico admissível | >500 Nxm | |
| Peso da armadura | 40kg | |
| Dimensão do parafuso HE/ST | M10(métrica) | |
| Frequência de isolamento de vibração axial | <3Hz | |
| Máx.Pcarga | 500kg | |
| Vazamento de fluxo magnético | ≤1 mT | |
| Dimensões (C×L×A, desembalado) | 1.330x860x1.250mm | |
| Peso (desempacotado) | 2.500kg | |
| Instalação | Tapete de borracha (são necessários parafusos de ancoragem) | |
| Amplificador de potência | ||
| Saída do amplificador | 30 kVA | |
| SNR | >65dB | |
| Tensão nominal de saída | 120 Vrms | |
| Eficiência do amplificador | >90% | |
| Dimensões (C×L×A, desembalado) | 800x900x2.100mm | |
| Peso (desempacotado) | 500kg | |
| Ventilador (Modelo#PBL-C30) | ||
| Volume de ar | 0,46eu3/s | |
| Poder | 7,5 kW | |
| Diâmetro do duto de ar | 200 milímetros | |
| Pressão do ar | 8,8 kPa | |
| Instalação | Capaz de conectar ao teto (até duas curvas de 90 graus), percurso máximo de 20' | |

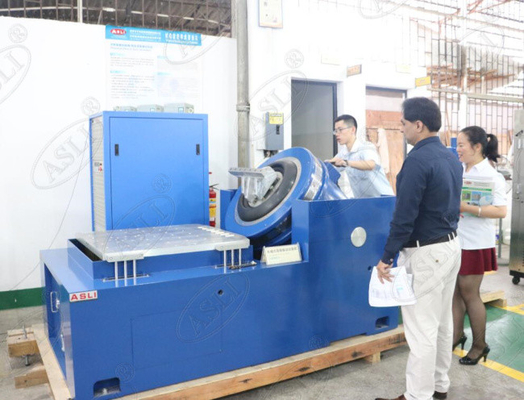

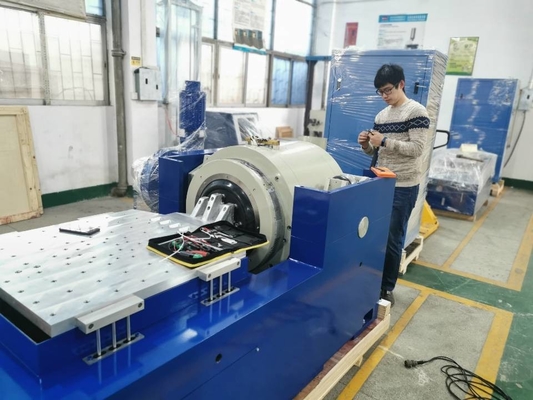

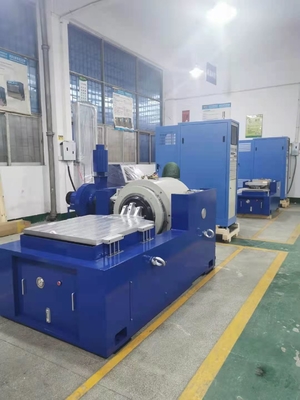

| Mesa deslizante horizontal | ||
| Dimensões | 600x600mm | |
| Grossura | 45mm | |
| Freqüênciaeuimitar | 2.000Hz | |
| Eficazeubunda | 54kg | |
|
Observação: 1. O rolamento de filme de óleo de alta pressão é usado para melhor uniformidade. |
||
| VibraçãoControlador eAcelerômetro | ||
| Controlador de vibração | Controlador de vibraçãocom senoidal, aleatório, choque e autocalibração. | |
| Acelerômetro | 100mV/g, faixa: 50g, frequência de trabalho: 1-10kHz, peso: 11 gramas, com cabo de baixo ruído de 10 pés | |
| Outras funções/acessórios suportados | ||
| Câmaras ambientais | Suportado | |
| Dispositivos móveis | Personalizável | |
| Placas isolantes | Personalizável | |
| Calendário | Personalizável | |
| Ambiente de trabalho do sistema | ||
| Faixa de temperatura | 0-40℃ | |
| Faixa de umidade | 0~90%, sem condensação | |
| Requisitos de energia | 380V/3f/50 Hz,40kVA | |
| Pressão de ar comprimido | 0,6 MPa | |
Especificação
| Nome | Banco de teste de vibração da bateria EN50604 IEC62133 UN38.3 do automóvel para testes de laboratório | ||||||||
| Modelo | Força senoidal nominal (N) | Força Aleatória Nominal (N) | Faixa de frequência (Hz) | Aceleração Nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (pp)mm | Máx. Carregando (Kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6.000 | 6.000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6.000 | 6.000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10.000 | 10.000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20.000 | 20.000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30.000 | 30.000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40.000 | 40.000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50.000 | 50.000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60.000 | 60.000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100.000 | 100.000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
