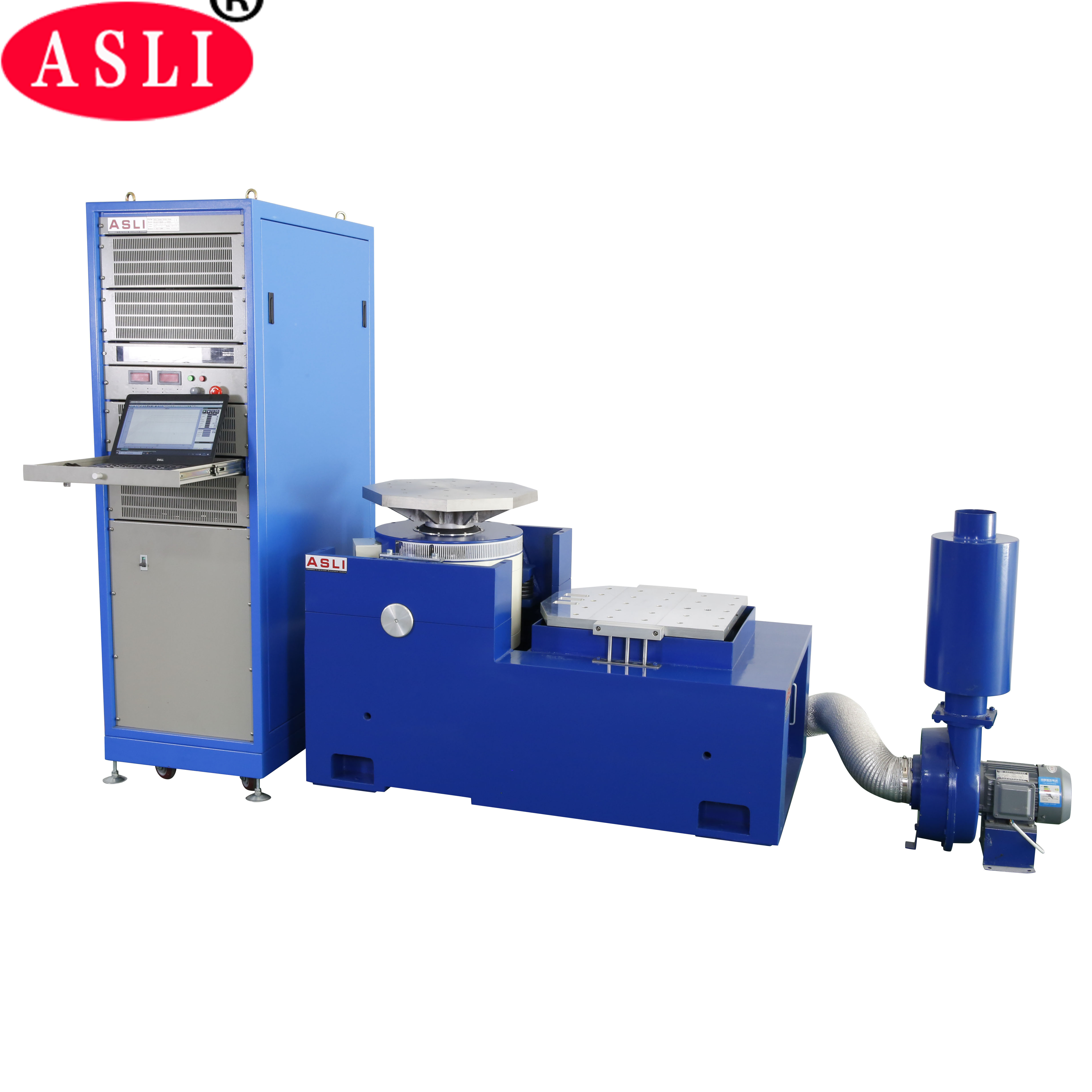

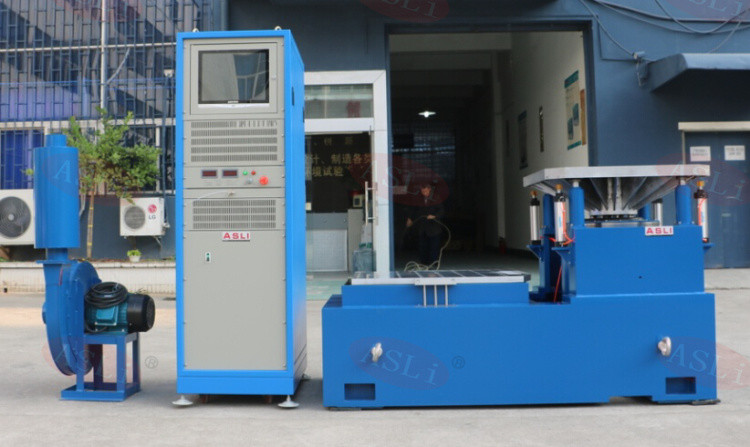

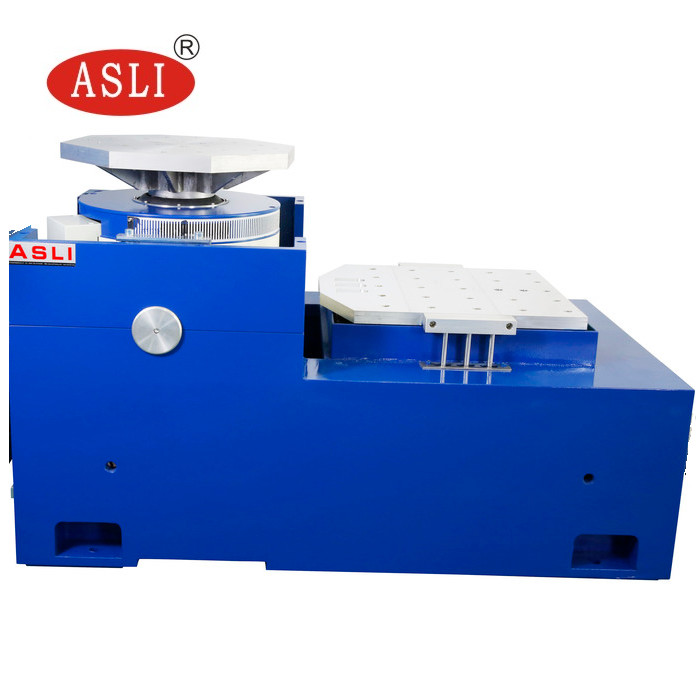

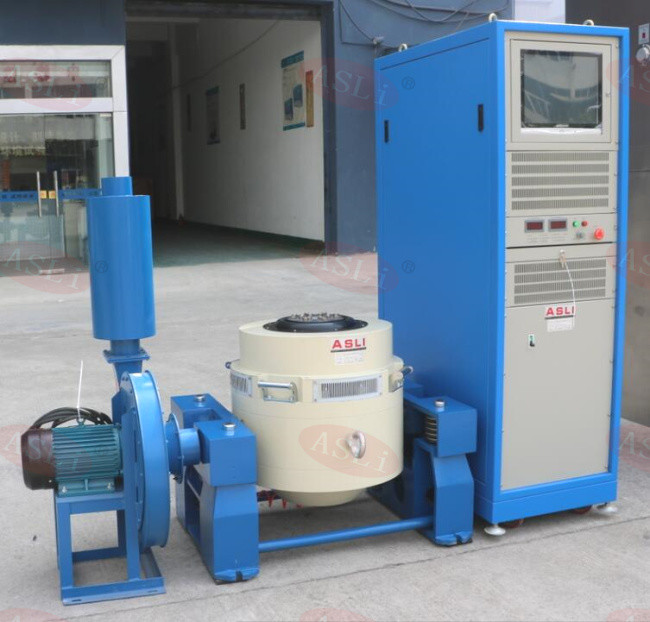

Placa de circuito automóvel Sistema de teste de vibração eletrodinâmica
Sistema de teste de vibração eletrodinâmicaé amplamente utilizado em defesa, aviação, aeroespacial, comunicações, eletrônica, automóveis, eletrodomésticos e outras indústrias. Este tipo de equipamento é utilizado para descobrir as falhas iniciais, simulando a condição real de trabalho e o teste de resistência da estrutura, a aplicação do produto é ampla, a largura de aplicação é óbvia, o efeito do teste é notável e confiável. Onda senoidal, FM, varredura, programável, multiplicador de frequência, logaritmo, aceleração máxima, modulação de amplitude, controle de tempo, controle de computador de função completa, aceleração fixa simples/amplitude fixa. Equipamento através de falha contínua para executar 3 meses de testes, desempenho estável e qualidade confiável.
ESPECIFICAÇÕES PADRÃO
| Item | Descrição |
| Força senoidal | 5,88KN |
| Força de choque | 11,76KN |
| Faixa de frequência | 5~3000Hz |
| Deslocamento | 51mm |
| Máx. Velocidade | 2m/s |
| Máx. Aceleração | 981 m/s² (sem carga) |
| Diâmetro da armadura | 200 milímetros |
| Torque de carga permitido | >300 N·m |
| Massa Eficaz da Armadura | 6kg |
| Máx. Capacidade de carga | 100kg |
| Vazamento Magnético | ≤1 mT |
| Frequência de isolamento de vibração axial | <3Hz |
| Carregar anexo | 16 inserções M8 em aço inoxidável |
| Dimensão (C*L*A) | 850*665*760mm |
| Aprox. peso | 990kg |
Especificação
| Nome | Banco de teste de vibração da bateria EN50604 IEC62133 UN38.3 do automóvel para testes de laboratório | ||||||||
| Modelo | Força senoidal nominal (N) | Força Aleatória Nominal (N) | Faixa de frequência (Hz) | Aceleração Nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (pp)mm | Máx. Carregando (Kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6.000 | 6.000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6.000 | 6.000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10.000 | 10.000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20.000 | 20.000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30.000 | 30.000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40.000 | 40.000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50.000 | 50.000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60.000 | 60.000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100.000 | 100.000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
