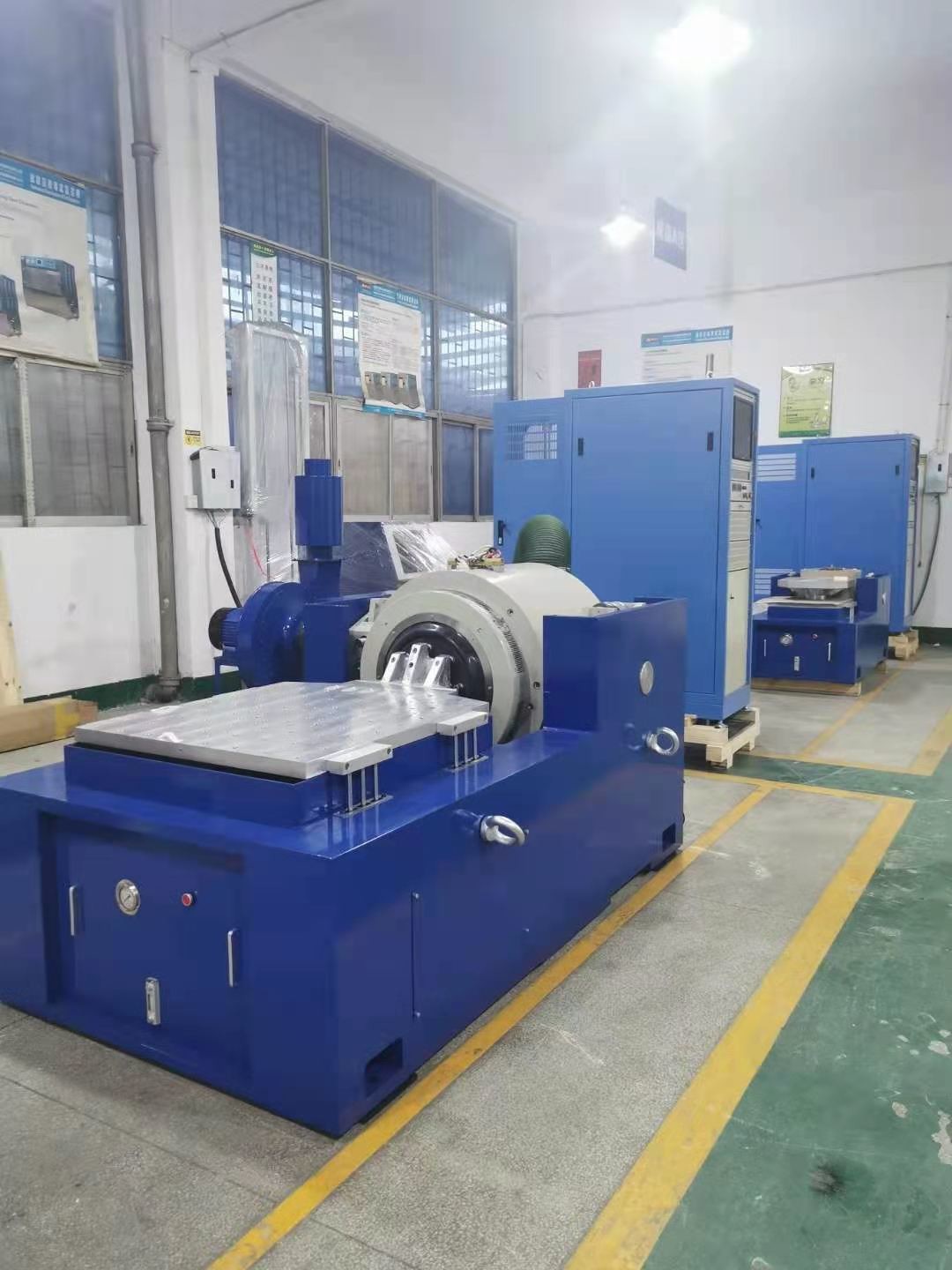

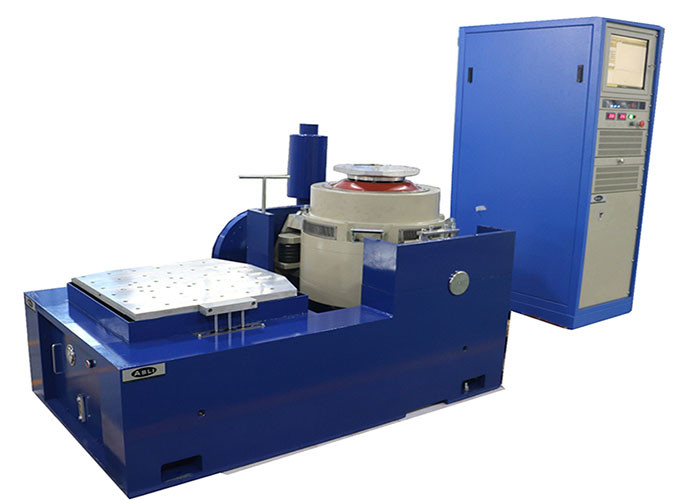

Sistema eletrodinâmico de alta frequência do abanador da vibração do abanador EC60068
Sistema de vibração eletrodinâmica senoidal aleatória e função de choque
Sistema de vibração eletrodinâmica senoidal aleatória e função de choqueé amplamente utilizado em defesa, aviação, aeroespacial, comunicações, eletrônica, automóveis, eletrodomésticos e outras indústrias. Este tipo de equipamento é utilizado para descobrir as falhas iniciais, simulando a condição real de trabalho e o teste de resistência da estrutura, a aplicação do produto é ampla, a largura de aplicação é óbvia, o efeito do teste é notável e confiável. Onda senoidal, FM, varredura, programável, multiplicador de frequência, logaritmo, aceleração máxima, modulação de amplitude, controle de tempo, controle de computador de função completa, aceleração fixa simples/amplitude fixa. Equipamento através de falha contínua para executar 3 meses de testes, desempenho estável e qualidade confiável.
| Especificações do agitador | ||
| Pico Seno (Pk) | Pico de 5000Kg.f (50KN) | |
| Aleatório (RMS) | 5000Kg.f r.ms (50KN) | |
| Choque (Pk) | Pico de 10000Kg.f (100KN) @6ms | |
| Frequência utilizável | 1~2500Hz | |
| Deslocamento Máximo (pp) | 100 mm (4 polegadas), 76 mm (3 polegadas) contínuo | |
| Máx. velocidade | 2m/s | |
| Máx. aceleração | Seno: 100g (980 m/s2), Aleatório 62g (600 m/s2) | |
| Suporte de carga vertical | 500kg | |
|
Suspensão Corporal Natural Frequência (eixo de impulso) |
Menos de 2,5 Hz | |
| Diâmetro da armadura | Ф440 mm | |
| Peso da armadura | 59kg | |
|
Ressonância Fundamental Frequência (tabela simples) |
2.400 Hz (nom.) +/- 5% | |
|
Carregar anexo Pontos (padrão) |
16 inserções M10 de aço inoxidável | |
| Densidade de fluxo parasita | <10 gauss | |
| Dimensões do agitador | 1670mmL×1150mmD×1300mmH | |
| Peso do Shaker | Cerca de 4600Kg | |
| Requisito de ar comprimido | 0,6 MPa | |
Mais especificações
| Nome | Banco de teste de vibração da bateria EN50604 IEC62133 UN38.3 do automóvel para testes de laboratório | ||||||||
| Modelo | Força senoidal nominal (N) | Força Aleatória Nominal (N) | Faixa de frequência (Hz) | Aceleração Nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (pp)mm | Máx. Carregando (Kg) | bobina móvel (Kg) | Dimensão da bobina móvel (mm) |
| ES-6 | 6.000 | 6.000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6.000 | 6.000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10.000 | 10.000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20.000 | 20.000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30.000 | 30.000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40.000 | 40.000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50.000 | 50.000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60.000 | 60.000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100.000 | 100.000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
