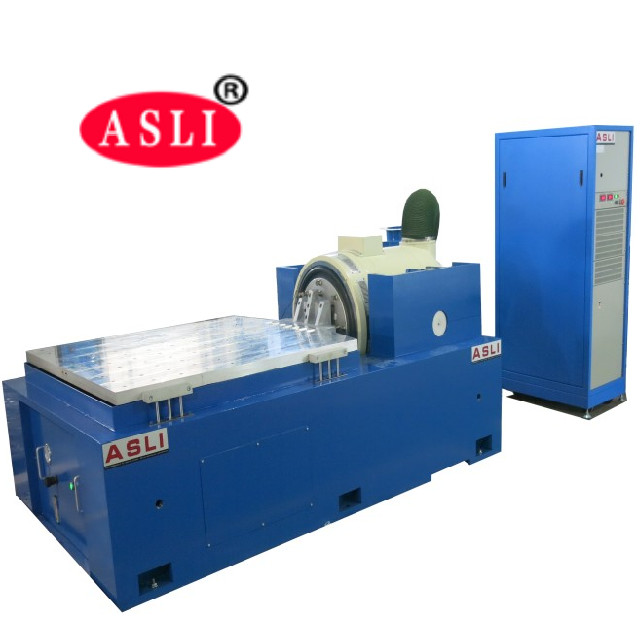

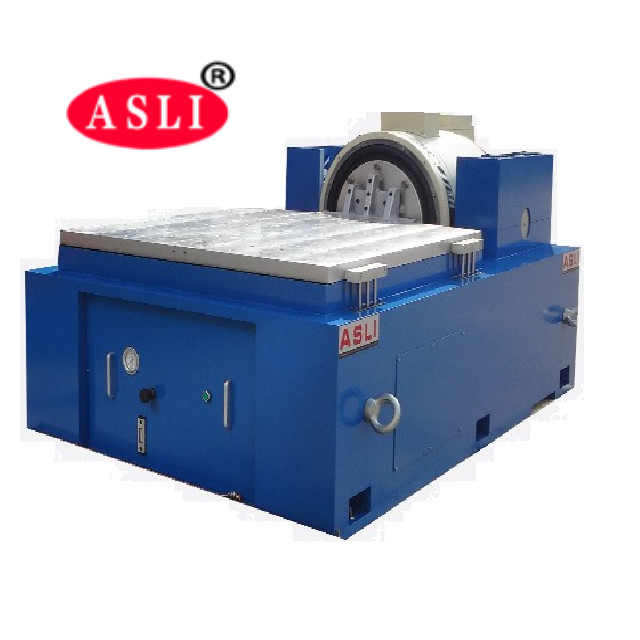

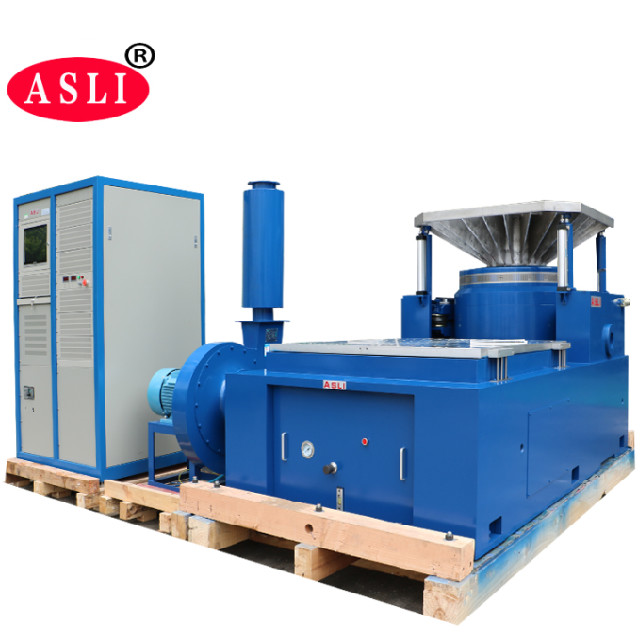

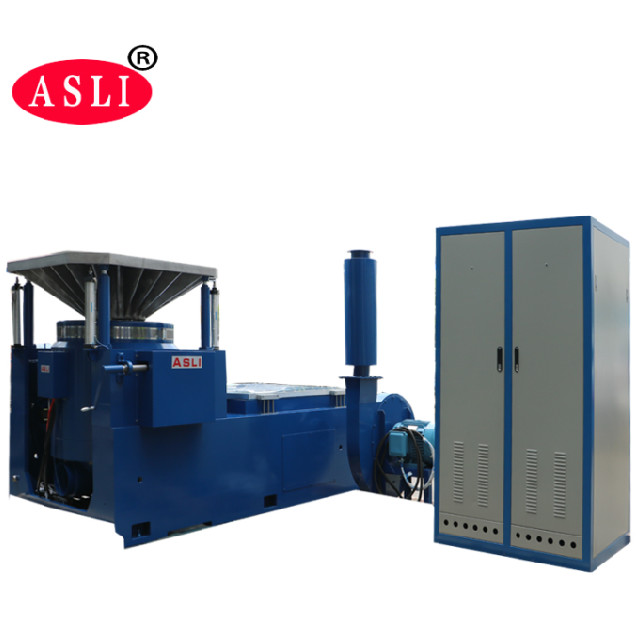

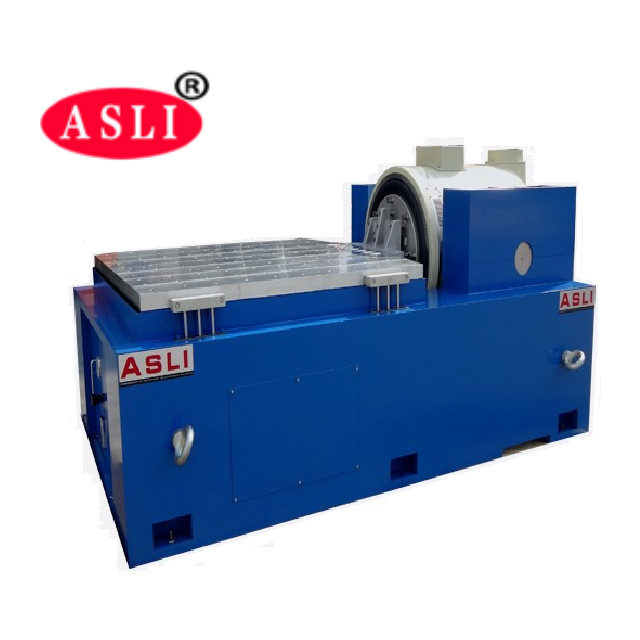

O sistema de teste de vibração é usado principalmente para testes de vibração e choque de produtos, testes de triagem de estresse ambiental e testes de confiabilidade. O testador de vibração eletromagnética é projetado completamente de acordo com o padrão de teste relacionado à bateria, simulação sob determinada condição do teste de vibração da bateria, a bateria ou o pacote de bateria é fixado na mesa de vibração, de acordo com a frequência prescrita, aceleração e modo de deslocamento ao longo da vibração da amostra da bateria em três direções mutuamente perpendiculares, a bateria medida não deve vazar, não perder o coração, não quebrar, sem fogo e explosão. A aplicação do teste de vibração é extremamente ampla, desde placas de circuito, baterias, aviões, navios, foguetes, mísseis, carros e eletrodomésticos e outros produtos industriais.
Principais Características
* Um agitador eletrodinâmico refrigerado a ar
* Controlador de vibração e amplificador de potência estruturados em um gabinete tudo-em-um
* Alcançando 2400 newtons de impulso senoidal de pico.
* Teste nos eixos X, Y, Z
Funções de Controle
* Vibração senoidal de frequência fixa
* Vibração varrida * Vibração aleatória
* Choque clássico
Aplicações típicas do sistema
* Teste ambiental
* Teste de triagem de estresse
* Teste de Vibração
Benefícios para o Usuário
* Fácil instalação pode ser feita pelo usuário
* Interface do usuário: tela sensível ao toque LCD para modo local e PC-windows (via ethernet) para remoto
modo;
* Modo local: inicie rapidamente um teste predefinido, dezenas de especificações de teste podem ser armazenadas;
* Modo remoto: todas as operações do sistema, incluindo a definição do teste e o armazenamento das especificações do teste no mostar, controle do teste, revisão e documentação dos dados do teste.
| Parâmetros do Gerador de Vibração Eletromagnética: | ||||
| Força de excitação senoidal máxima | 5000Kgf pico | |||
| A maior força de vibração aleatória | 5000Kgf r.ms | |||
| A maior força de vibração de choque | 10000Kgf pico | |||
| Faixa de Frequência | DC~4000 Hz | |||
| Deslocamento máximo | 75mm p-p (valor pico a pico) | |||
| Velocidade máxima | 1,8 m/s | |||
| Aceleração máxima | 100G (980 m/s2) | |||
| Primeira frequência de ressonância | 3500Hz | |||
| Carga máxima | 750kg | |||
| Diâmetro da bobina móvel (diâmetro da mesa de trabalho) | Diâmetro de 450 mm | |||
| A qualidade da bobina móvel | 50kg | |||
| Carga máxima | 750Kg | |||
| Mesa de parafuso | 13 x M8 | |||
| Vazamento de fluxo magnético | <10gauss | |||
| Dimensão | 800mm x 800mm x 800mm (máquina vertical) | |||
| Peso | Cerca de 1500Kg | |||
| O Sistema Servo | ||||
| Função | Temperatura, pressão do ar, deslocamento, sobretensão, sobrecorrente, subtensão de entrada, falha externa, fonte de alimentação de controle, lógica, falta de entrada igual. | |||
| Controlador de Vibração Digital | ||||
| Configuração de hardware | 2 Canais de Entrada, 1 Canal de Entrada | |||
| Computador de controle | visor de cristal líquido (Com teclado/mouse óptico) | |||
| Software | Operação em chinês/inglês, análise no domínio do tempo e da frequência, fonte de sinal, análise de varredura de frequência senoidal, etc. O WORD pode gerar automaticamente relatórios de teste, exibição de sinais e dados, armazenamento, configurar os parâmetros do teste e a análise da função. | |||
| Sistema operacional | Windows 2000/ XP | |||
| Sensor de aceleração B&W |
domínio da frequência: 1—2000Hz sensibilidade: 50mv/g faixa de temperatura: -24 - 250℃ |
|||
| Requisitos Elétricos | ||||
| Fonte elétrica | 3 fases, 380V/50Hz | |||
