Padrão eletrônico do IEC de Shaker Table da vibração 600kg.f do laboratório
Product Details
| suporte personalizado: | OEM | Marca: | ASLI |
|---|---|---|---|
| Lugar de origem: | Cantão, China | Poder: | Eletrônico |
| certificado: | ISO 9001:2008 | Material de embalagem: | Caixa de madeira poli |
| Vibração: | 3 eixos | força de vibração: | Personalizado |
| Tamanho da mesa: | Personalizado | Carga máxima: | 100kg |
| Destacar |
tabela do abanador da vibração 600kg.f,Tabela do abanador da vibração do IEC,Máquina da análise laboratorial do IEC |
||
Product Description

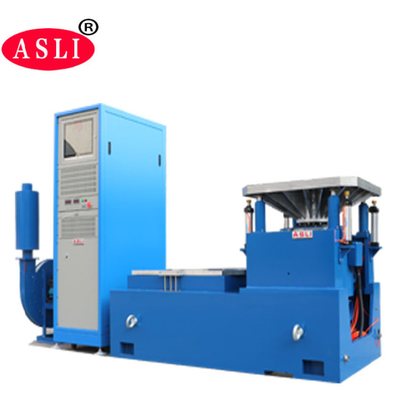

A Mesa Vibratória Eletrônica de Laboratório de 600kg.f (Modelo ES-3) é um sistema de teste de vibração eletrodinâmico de alta frequência projetado para ambientes educacionais, de pesquisa e de laboratório. É amplamente utilizado para testar pacotes de baterias de íon-lítio e outros componentes críticos.
Esta mesa vibratória emprega uma estrutura de circuito duplo magnético, círculos de ação de esqueleto auto-gerados, suporte aéreo, rolamentos, guia linear e tecnologia de isolamento de pivô. Realiza testes de vibração senoidal nos três eixos X, Y e Z, testes de vibração aleatória de banda larga e testes de pulso clássicos (onda senoidal, trapezoidal, dente de serra), bem como testes de espectro de resposta de choque.
Esses sistemas são amplamente aplicados nas indústrias de defesa nacional, armamentos, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos e eletrodomésticos.
| Modelo | ES-3 |
| Força Senoidal | 300 kgf |
| Força Aleatória | 300 kgf |
| Força de Impacto | 600 kgf |
| Faixa de Frequência | 2 ~ 2500 Hz |
| Deslocamento Contínuo | 25 mm |
| Deslocamento de Impacto | 25 mm |
| Velocidade Máxima | 1,8 m/s |
| Aceleração Máxima | 981 m/s² |
| Diâmetro da Bobina Móvel | Φ150 mm |
| Momento Excêntrico Máximo | >196 N·m |
| Ponto de Conexão de Carga | 6 pontos |
| Massa Equivalente das Partes Móveis | 3 kg |
| Tamanho do Parafuso da Bancada (Padrão) | M8 |
| Layout dos Parafusos da Mesa (Diâmetro, Circunferência) | 8 em Φ100 mm, 8 em Φ200 mm |
| Frequência de Isolamento Axial | <3 Hz |
| Carga Máxima | 120 kg |
| Vazamento de Fluxo Magnético | <1 mT |
| Dimensões (Sem Embalagem) (C×L×A) | 730 mm × 550 mm × 650 mm |
| Peso da Mesa Vibratória | 450 kg |

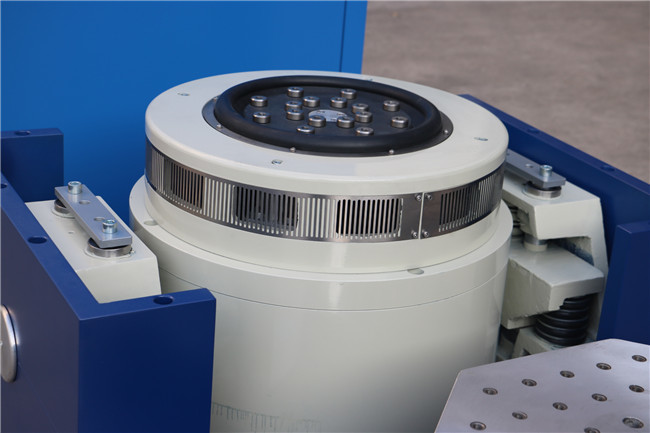

- Esqueleto de círculo dinâmico bem projetado com uma frequência de ressonância axial mais alta.
- Design de circuito duplo magnético garante baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
- Rolamentos de rolo de haste basculante com orientação de rigidez do corpo reto e orientado para importação para alta capacidade de carga excêntrica.
- Fundação de isolamento de pivô dedicada ao uso de hormônio, com instalação móvel conveniente.
- Sistema de movimento de tecnologia avançada garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- Rigidez estática e rigidez dinâmica do pequeno balão do rolamento aumentam a capacidade de carga da mesa vibratória e melhoram o desempenho de baixa frequência.

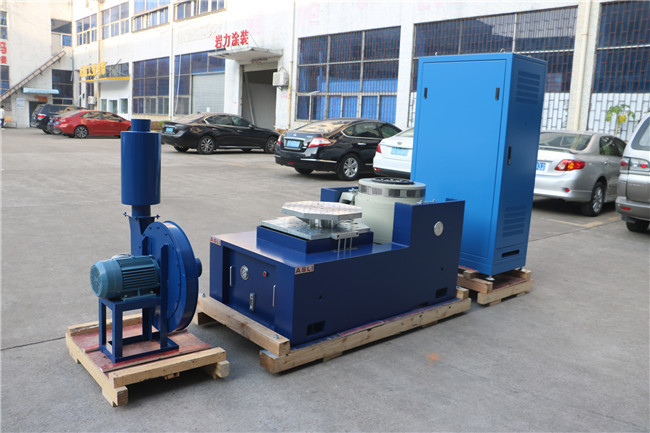

A Máquina de Teste de Vibração Eletromagnética de Alta Frequência é composta pelos seguintes componentes:
- Bancada de teste de vibração

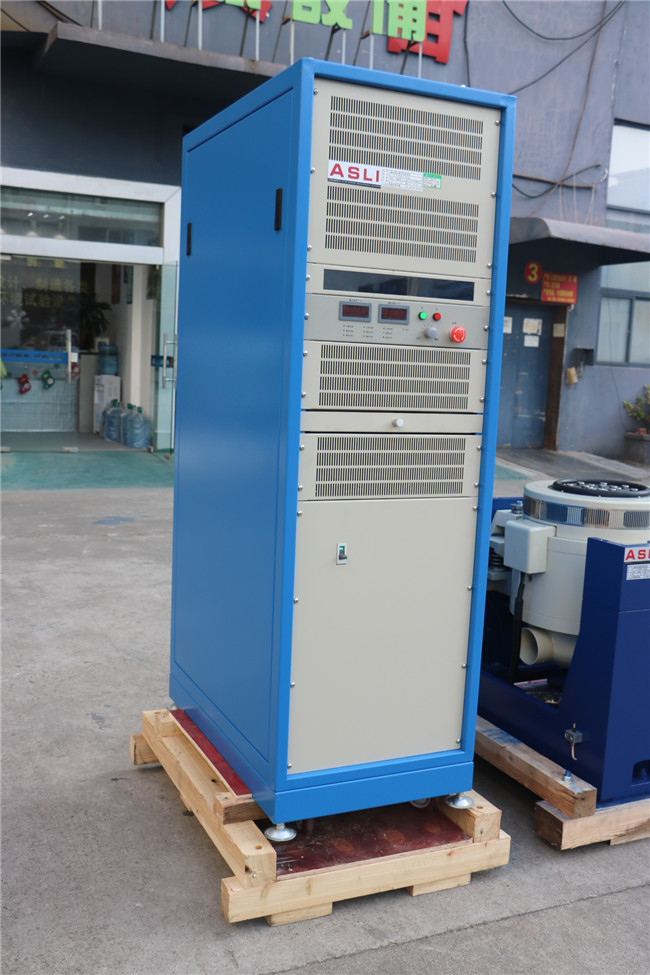

- Amplificador de potência
- Ventilador de refrigeração

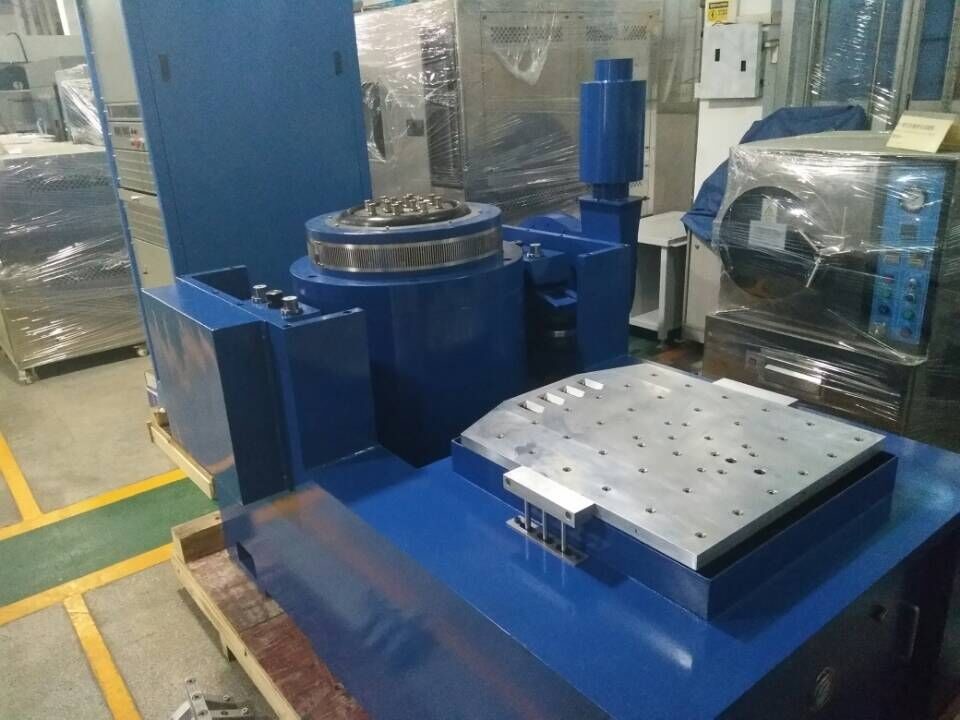

- Mesa deslizante
- Expansor vertical
- Dentro de uma pequena bancada de carga para realizar maior aceleração e frequência de trabalho, melhorando a capacidade de carga e o desempenho de toda a bancada da máquina.
- A bancada horizontal e a bancada de vibração são do tipo integral, com estrutura perfeita e conveniência para instalar e ajustar.
- Trilho de pressão estática, em V, com capacidade de resistência à inclinação e à carga enviesada.
- Bomba de óleo embutida, boa estrutura e fácil operação.
A bancada vertical estendida VT e as braçadeiras especificadas são calculadas com precisão e projetadas elaboradamente para garantir que o cliente obtenha o melhor desempenho de acordo com especificações perfeitas.
