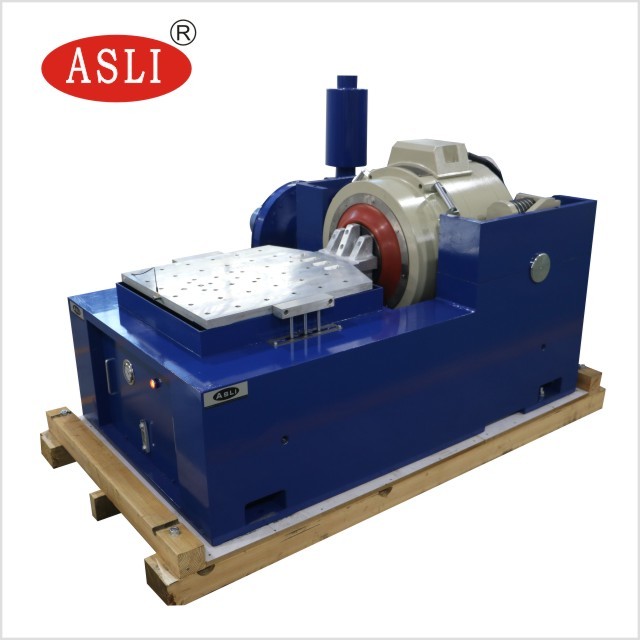

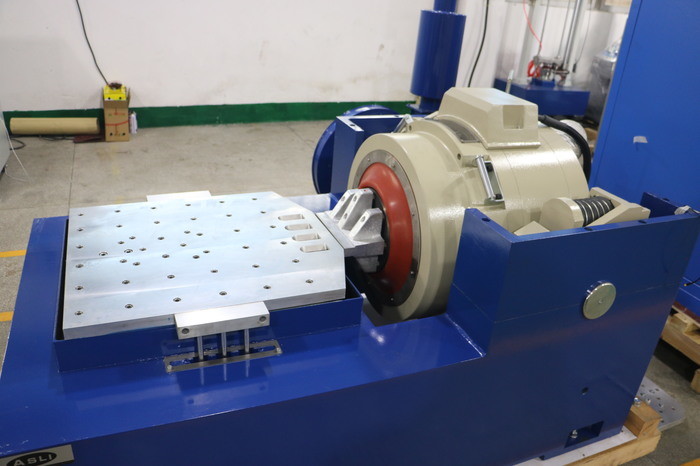

10000N Shaker Table mecânico, tabela aleatória da vibração de AC380V
Detalhes do produto
| direção de vibração: | Eixo XYZ | onda vibratória: | Seno Aleatório |
|---|---|---|---|
| Deslocamento: | 51mm | Tamanho da mesa: | 800*800mm |
| Aplicativo: | LED, peças automotivas | Poder: | Linhas AC380V de 3 fases 5 |
| Destacar |
Tabela mecânica do abanador de AC380V,tabela mecânica do abanador 10000N,Tabela aleatória da vibração de AC380V |
||
Descrição do produto
A Mesa Vibratória Mecânica 10000N (AC380V) é um testador de vibração de eixo XYZ de alta frequência projetado para testes de choque aleatório, senoidal e mecânico. Ele oferece simulação de vibração precisa e repetível para avaliação de confiabilidade e durabilidade do produto em aplicações industriais e de fabricação.
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| Modelo | Tamanho da Bancada (mm) | Faixa de Frequência (Hz) | Peso das Peças Móveis (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| Modelo | Peso (kg) | Frequência Máx. (Hz) | Tamanho da Bancada |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
Suporta modos senoidal, aleatório, busca e permanência de ressonância, impacto típico e simulação de estrada para testes de vibração abrangentes.

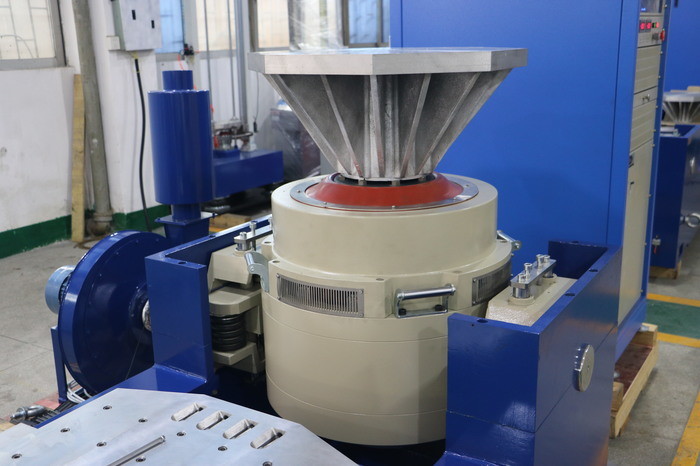

A bolsa de ar de carga central oferece grande rigidez estática, pequena rigidez dinâmica e forte capacidade de carga com excelente resposta de variação de amplitude.
O design de ímã duplo reduz o vazamento de fluxo, e o campo magnético é uniformemente resolvido para fornecer forte interferência no circuito de controle do campo eletromagnético.
FAQ:
Q1: O que é um Agitador de Vibração Eletrodinâmico?
R: Um agitador de vibração eletrodinâmico é um sistema de teste usado para simular as condições de vibração que os produtos podem experimentar durante o transporte, operação ou serviço. É amplamente utilizado para testes de confiabilidade, durabilidade e qualificação.
Q2: Quais produtos podem ser testados?
R: Pode ser usado para componentes eletrônicos, peças automotivas, baterias, componentes aeroespaciais, produtos elétricos, embalagens, equipamentos de comunicação e outros produtos que requerem testes de vibração.
Q3: Quais testes de vibração o agitador pode realizar?
R: Dependendo da configuração do sistema, ele pode realizar vibração senoidal, vibração aleatória, teste de choque, busca de ressonância, varredura de frequência e outros testes de vibração programáveis.
Q4: Qual é a frequência máxima de teste?
R: A frequência máxima depende do modelo e da configuração. Diferentes modelos de agitadores estão disponíveis para diferentes requisitos de frequência. Por favor, forneça sua faixa de frequência necessária para que possamos recomendar um modelo adequado.
Q5: Como seleciono o modelo de agitador correto?
R: Os principais fatores incluem:
- Peso máximo da amostra
- Dimensões da amostra
- Direção de vibração necessária
- Faixa de frequência
- Aceleração máxima
- Deslocamento
- Padrão de teste de vibração necessário
Com base nesses parâmetros, podemos recomendar um sistema de agitador adequado.
Q6: O agitador pode realizar vibração vertical e horizontal?
R: Sim. Dependendo da configuração, o sistema pode ser fornecido com uma configuração de teste vertical, configuração de teste horizontal ou ambas.
Q7: Ele pode realizar testes de vibração aleatória?

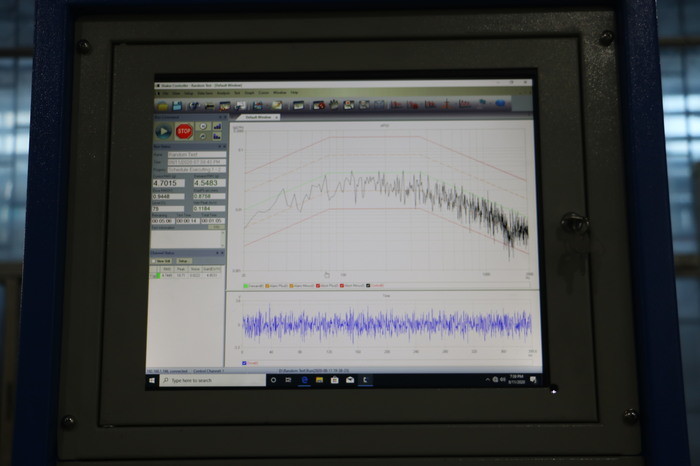

R: Sim. Um controlador de vibração adequado pode ser configurado para testes de vibração aleatória, incluindo perfis de teste baseados em PSD.
Q8: Ele pode realizar testes de choque?
R: Sim, desde que o sistema de agitador selecionado tenha força, deslocamento e capacidade de aceleração suficientes para o perfil de choque necessário.
Um agitador de vibração eletrodinâmico oferece várias vantagens para testes de vibração de alta frequência:
- Ampla faixa de frequência: Adequado para testes de vibração de baixa e alta frequência, especialmente para componentes eletrônicos e automotivos.
- Alta precisão de controle: Frequência, aceleração, deslocamento, velocidade e duração do teste podem ser controlados com precisão.
- Resposta rápida: O sistema de acionamento eletrodinâmico responde rapidamente aos sinais de controle, tornando-o adequado para testes de vibração de varredura.
- Saída de vibração estável: O controle de malha fechada ajuda a manter níveis de vibração estáveis durante todo o teste.
- Testes programáveis: Parâmetros de teste como faixa de frequência, taxa de varredura, aceleração e número de ciclos podem ser programados automaticamente.
- Adequado para testes de alta frequência: Particularmente adequado para PCB/PCBA, eletrônicos automotivos, sensores, conectores, baterias e outros componentes eletrônicos.
- Alta automação: Programas de teste podem ser salvos e executados automaticamente, melhorando a eficiência e a repetibilidade dos testes.
Além de testadores de vibração, nossa gama de produtos também abrange:
- Série de Testes de Temperatura / Umidade: Câmara de teste de temperatura e umidade, câmara de estabilidade walk-in, câmara de teste de choque térmico, câmara de teste de temperatura e umidade UV, câmara de temperatura de taxa de rampa.
- Série de Testes de Envelhecimento: Forno de alta temperatura, forno de secagem a vácuo, câmara de teste de envelhecimento por ventilação, câmara de teste de envelhecimento a vapor, câmara de teste de ozônio, equipamento de teste de burn-in.
- Série de Testes de Simulação de Clima: Câmara de teste de spray de chuva, câmara de teste de poeira, câmara de teste de envelhecimento por lâmpada de xenônio, câmara de teste de resistência UV.
- Série de Testes Mecânicos: Máquina de teste de vibração, máquina de queda, máquina de teste de impacto, testador de choque mecânico de aceleração e mais.
Destaques do produto
Mesa agitadora mecânica 10000N com eixo XYZ, vibração senoidal aleatória, deslocamento de 51mm, mesa 800x800mm. Ideal para testes de LED e peças automotivas. Alimentação trifásica AC380V. Possui regulação multimodo, forte capacidade de carga e controle de interferência. Opções personalizadas disponíveis.
