O que é um sistema de controlo de vibração?

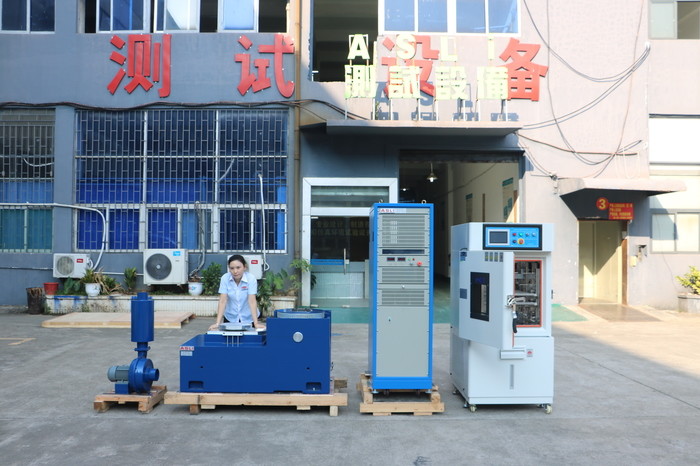

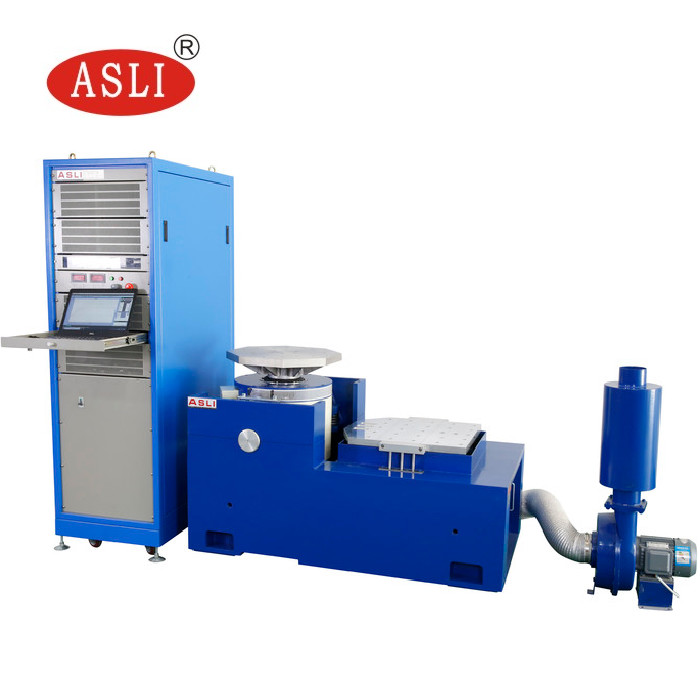

Este sistema é constituído por um gerador de vibrações, um amplificador de potência e um sistema de controlo de vibrações.Impulso de choque mecânico e replicação do rastreamento em tempo real.
Baixe o documento para armazenamento -- clique aqui ----→Teste de vibração ES-3A.pdf

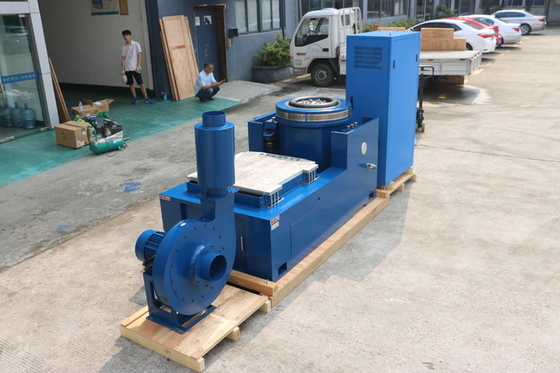

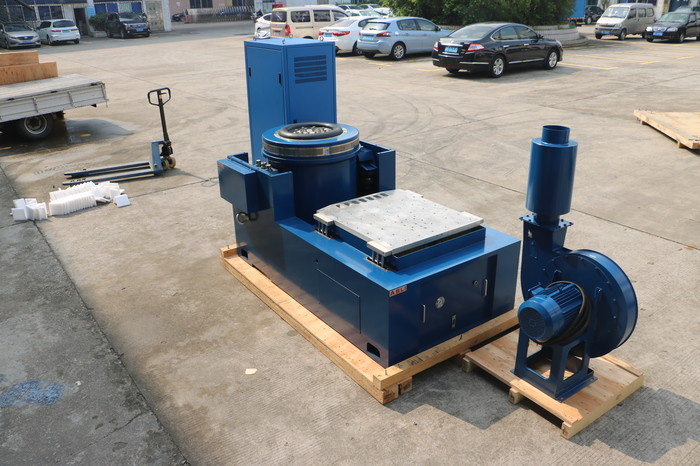

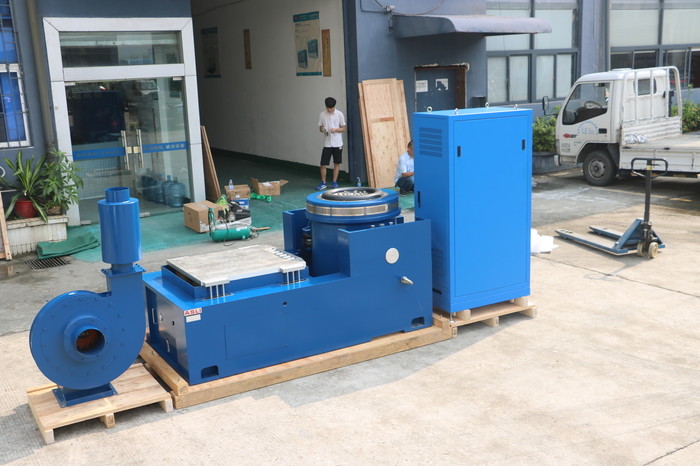

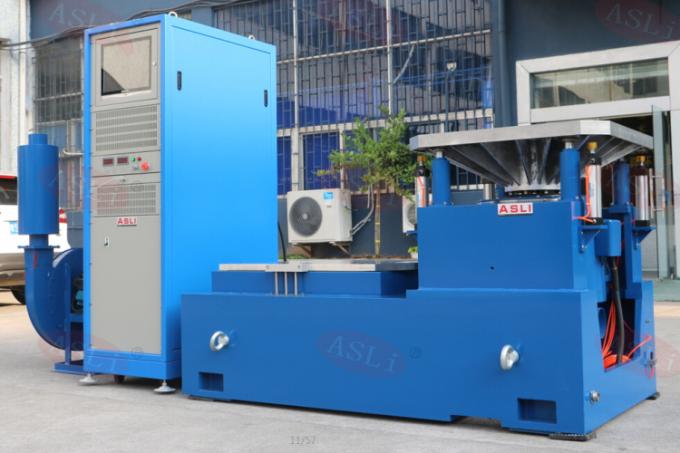

Sistema de ensaio de vibração de arrefecimento por ar de alta frequência
| Modelo |
Sinus nominal Força(N) |
Classificado como aleatório Força(N) |
Frequência Faixa (Hz) |
Aceleração nominal (m/s)2) | Velocidade nominal (m/s) |
ClassificadosDesconhecidocolocação (p-p) mm |
Carga máxima (kg) | bobina móvel (Kg) |
Dimensão de Empilhadeira móvel (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

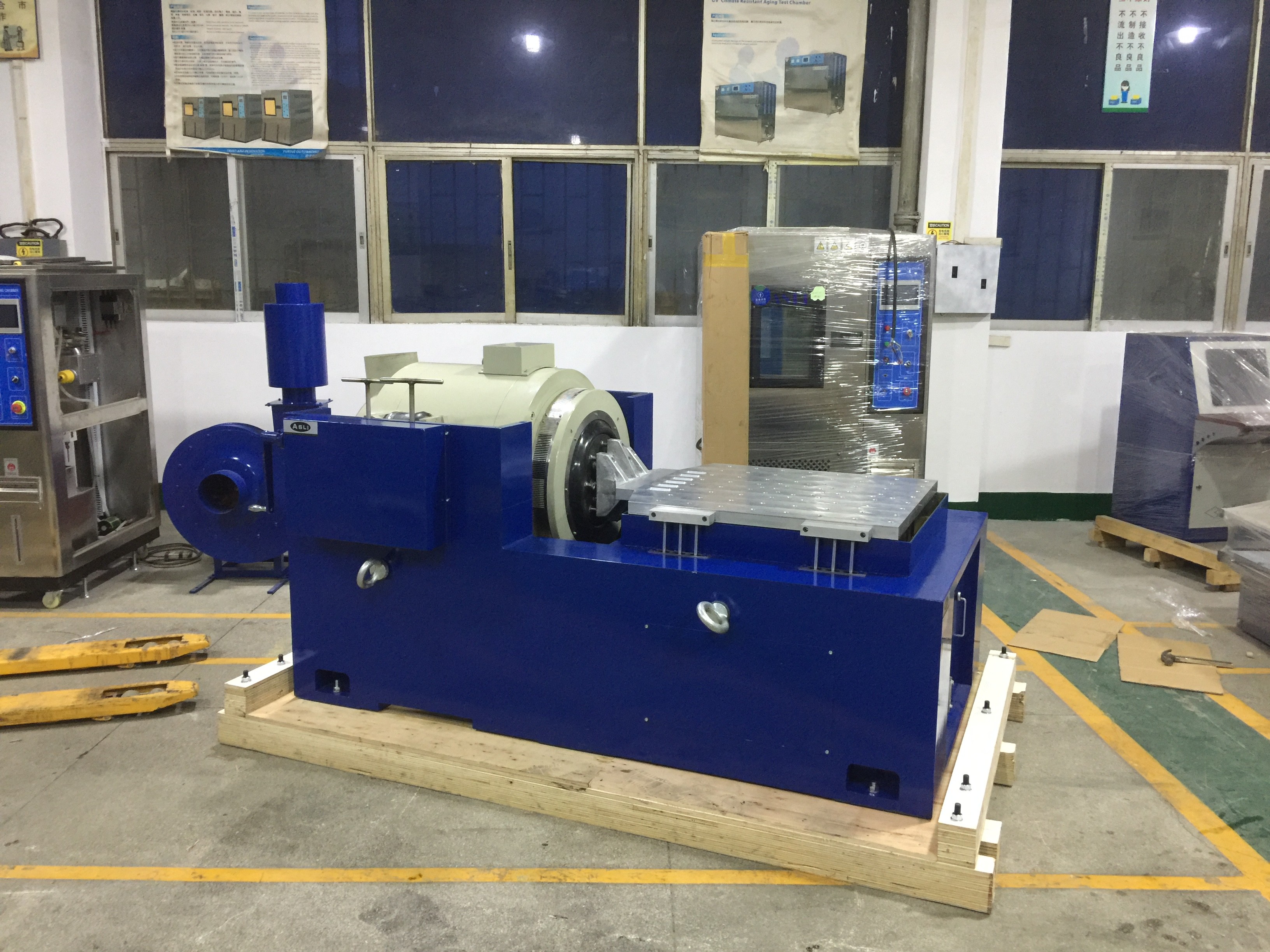

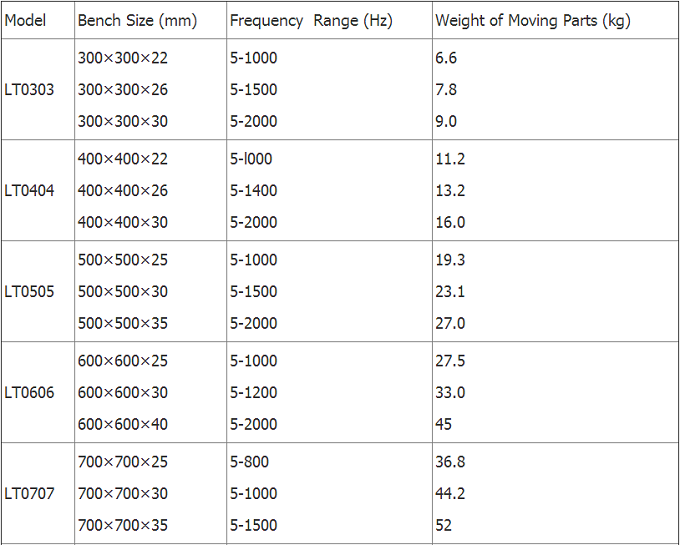

Parâmetros técnicos do expansor horizontal:

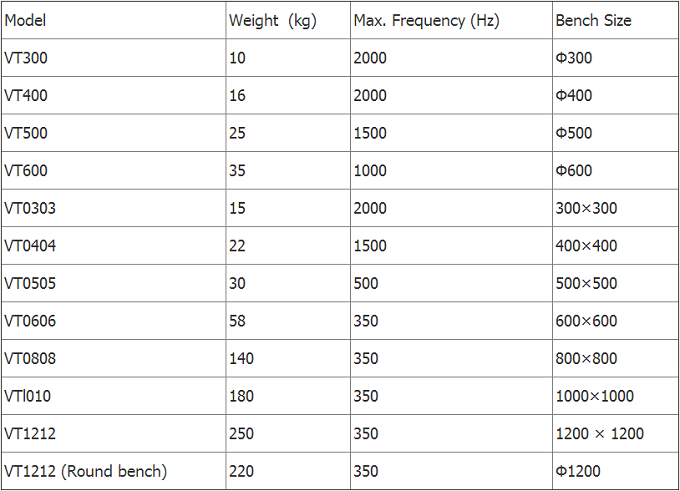

Parâmetros técnicos do expansor vertical:

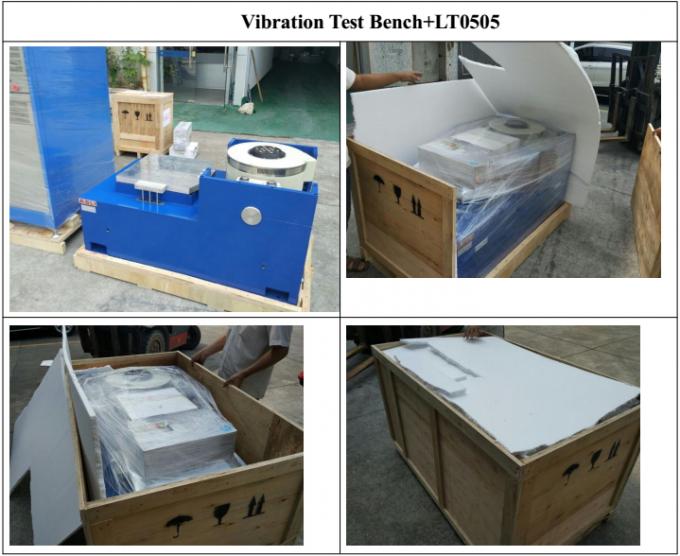

Embalagem: Primeiro filme de PP, e depois espuma de 10 mm entre a máquina e a caixa, e fora está a caixa de compensado de exportação padrão.
Características
Sistema de suspensão robusto e orientação de movimento linear, forte capacidade de carga, boas funções de orientação, alta estabilidade;
O airbag central de carga tem alta rigidez estática e baixa rigidez dinâmica, forte capacidade de carga, desempenho perfeito na variação de amplitude;
Comutação de potência de classe D de alta eficiência, corrente de pico de 3 sigma, fornece o melhor consumo de energia e minimiza a distorção harmónica;
Autodiagnóstico rápido com bloqueio de segurança, alta fiabilidade de segurança;
Dispositivo de isolamento por choque de airbag para plataforma de vibração sem necessidade de fundação adicional, reprodução perfeita da onda vibratória e redução da transmissão de vibração;

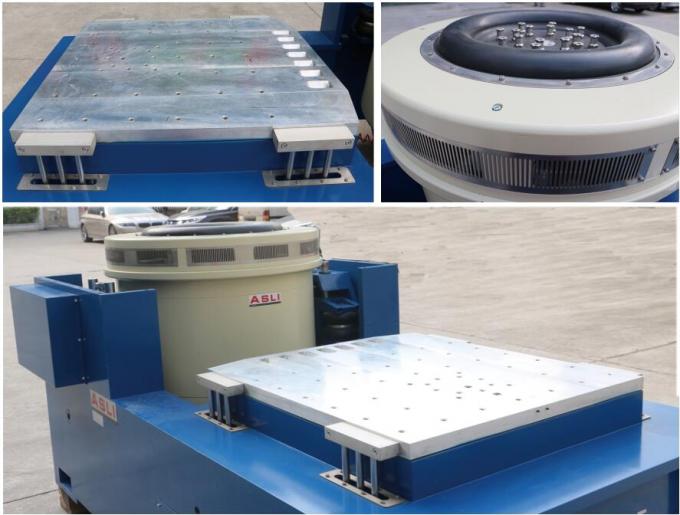

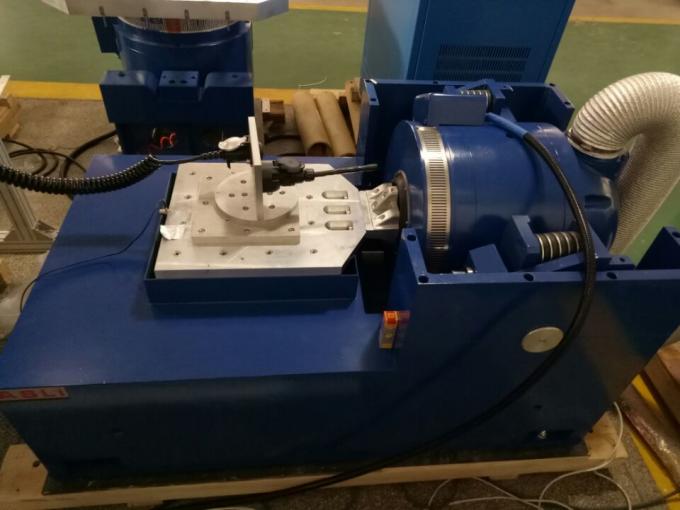

Fornecer plataforma de expansão horizontal e vertical para diferentes aplicações;
Operação simples do controlador.
Se você estiver interessado em nosso sistema de teste de vibração de resfriamento de ar de alta frequência, por favor, não hesite em enviar suas perguntas para nós.
