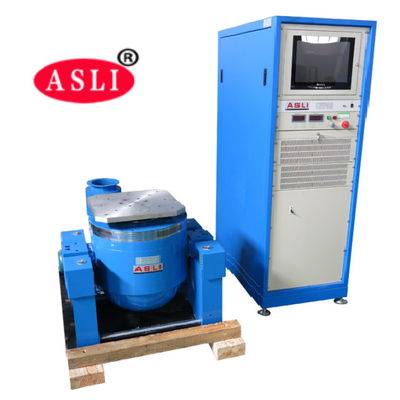

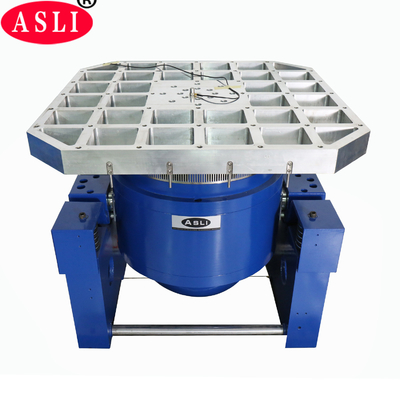

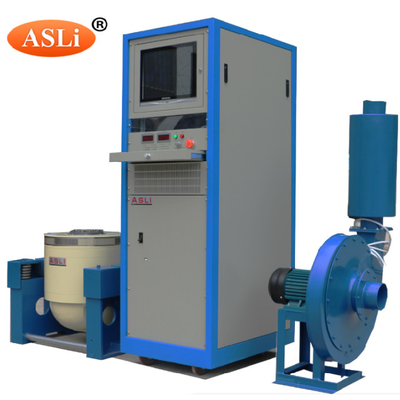

MIL STD 810 e IEC/EN/AS 60068.2.27 Sistema de Agitador de Vibração Eletrodinâmico
Aplicação para preço de Agitador Eletro-Dinâmico:
Somos fabricantes de produtos da série de vibração elétrica, adotamos a 'estrutura de circuito duplo-magnético', 'círculos de ação de esqueleto autogerados', 'Suporte Aéreo' e 'rolamentos de rolos e orientação linear', 'isolamento de munhão' tecnologia moderna avançada
e tecnologia especial, pode ser concluída em testes de vibração senoidal de três eixos X, Y, Z e testes de vibração aleatória de banda larga, a serem concluídos
pelos testes clássicos (meia-seno, trapezoidal, dente de serra) de pulso e espectro de resposta a choque. Testador de Vibração de Alta Frequência amplamente utilizado
em defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos, comunicações,
eletrodomésticos e outros campos. --- testador de vibração de agitador industrial
Teste de choque de onda senoidal de Características:
1. Esqueleto de círculo dinâmico bem projetado, com uma frequência de ressonância axial de estágio superior.
2. Circuito de dois ímãs, baixa fuga de fluxo magnético, estrutura compacta e racional.
3. Rolamentos de rolos da biela retos e orientação de corpo composto orientada para a importação, capacidade de carga excêntrica.
4. Fundação de isolamento de munhão dedicada ao uso de hormônios, a instalação de conveniência móvel.
5. Tecnologia avançada move-se ao redor do sistema para garantir que o círculo dinâmico de alta confiabilidade.
6. Novo design de duto e aprimorar o efeito de resfriamento.
7. Rigidez estática, rigidez dinâmica do pequeno balão do rolamento, aumentando a capacidade da mesa de vibração, melhora o desempenho de baixa frequência.
Parâmetros técnicos sobre MIL STD 810 e IEC/EN/AS 60068.2.27 Sistema de Agitador de Vibração Eletrodinâmico
| Modelo | Seno Nominal Força (N) |
Aleatório Nominal Força (N) |
Frequência Faixa (Hz) |
Velocidade Nominal (m/s) | Substituição Nominal (p-p)mm |
Carga Máxima (Kg) | bobina móvel (Kg) | Dimensão de Bobina móvel (mm) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
Sistema de Vibração (ES-10)
1 Parâmetros técnicos com agitador de vibração eletrodinâmico industrial :
(1) Força Nominal: força senoidal 10000N; força aleatória 10000N; força de choque 10000N;
(2) Faixa de Frequência: 5 Hz a 3500Hz, Frequência fixa, varredura para frente e para trás, seno, aleatório, choque
(3) Modo de Varredura de Frequência: linear, logarítmico, varredura para frente e para trás, frequência fixa
(4) Tempos de Varredura de Frequência: 1 a 32767.
(5) Tempo de Varredura de Frequência: frequência fixa/único 1-3600mins, as curvas de varredura de frequência podem ser exibidas.
(6) Aceleração Máxima 1000m/s 2 (sem carga)
(7) Velocidade Máxima: 1,8m/s
(8) Deslocamento Máximo: 51mmp-p (sem carga), pico duplo
(9) Deslocamento de Impacto: 51mm
(10) Peso da Bobina Móvel: 14 kg
(11) Direções de Vibração: Vibração Vertical + Horizontal
(12) Onda de Vibração: seno, aleatório, choque
(13) Diâmetro da Bobina Móvel: Φ240 mm
(14) Dimensão do Sistema de Vibração (mm): W1046*H660*D783mm
(15) Peso do Sistema de Vibração: 900kg

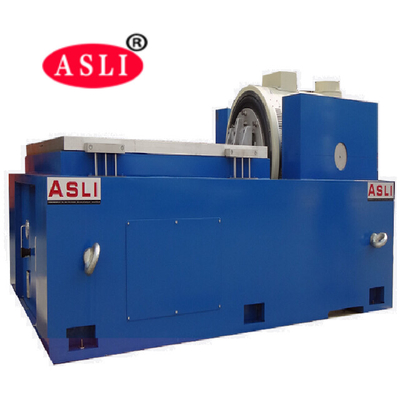

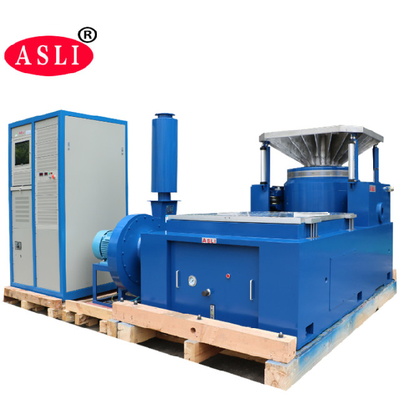

Características do suporte horizontal sobre a Máquina de Teste de Vibração:
Dentro do pequeno banco de carga para realizar maior aceleração e frequência de trabalho, para melhorar a capacidade de carga e o desempenho de todo o banco da máquina.
O banco horizontal e o banco de vibração são do tipo integral, com estrutura perfeita, conveniência para instalar e ajustar.
Pista de pressão estática, em forma de V, com capacidade de resistência a inclinação e resistência a carga de polarização.
Bomba de óleo embutida, boa estrutura e fácil operação.
Requisito de Instalação com máquina de teste de vibração:
(1) Os usuários devem preparar empilhadeiras e ferramentas de mudança para mover o equipamento, pois é muito pesado, também certifique-se
que a porta seja grande o suficiente para deixar entrar o equipamento
(2) O ambiente operacional da máquina deve estar sob temperatura ambiente e com boa ventilação. Sugerimos fortemente a instalação de ar condicionado na área de trabalho. A distância espacial da máquina’s
lado esquerdo/direito/traseiro deve ser Min. 700mm, a frente deve ser Min. 1500mm.
Pacote para sistema de agitador de vibração eletrodinâmico de grande força:
Filme PP primeiro, e depois espuma de 10mm entre a máquina e o estojo, e o exterior é um estojo de madeira compensada de exportação padrão.
