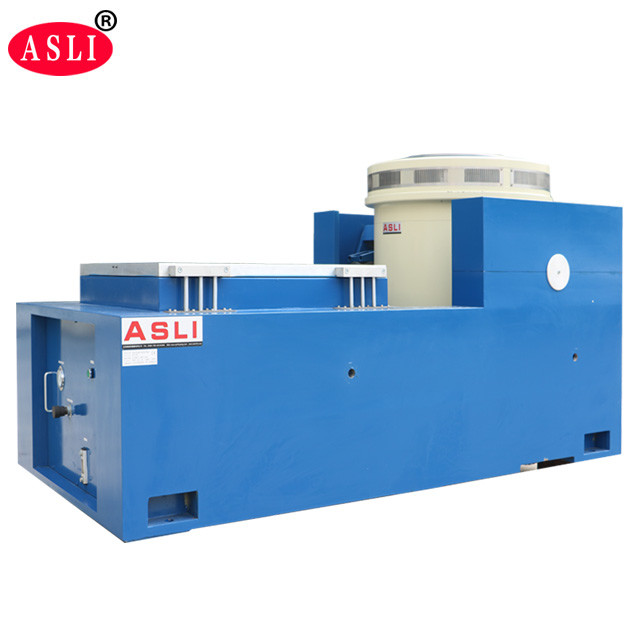

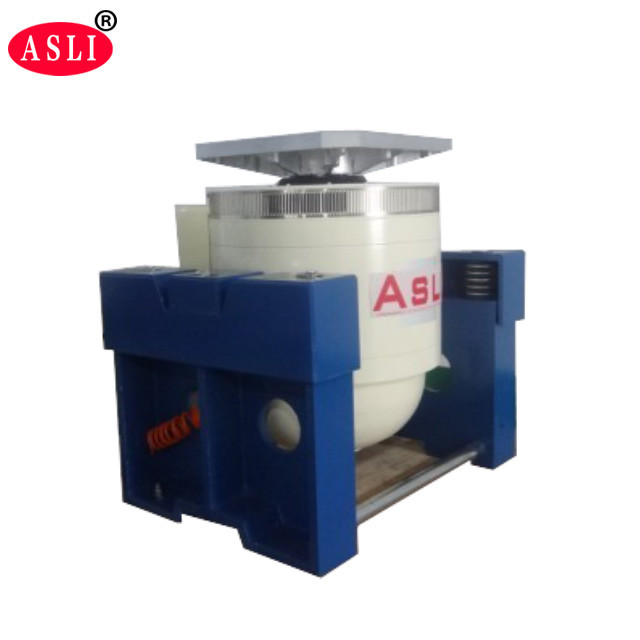

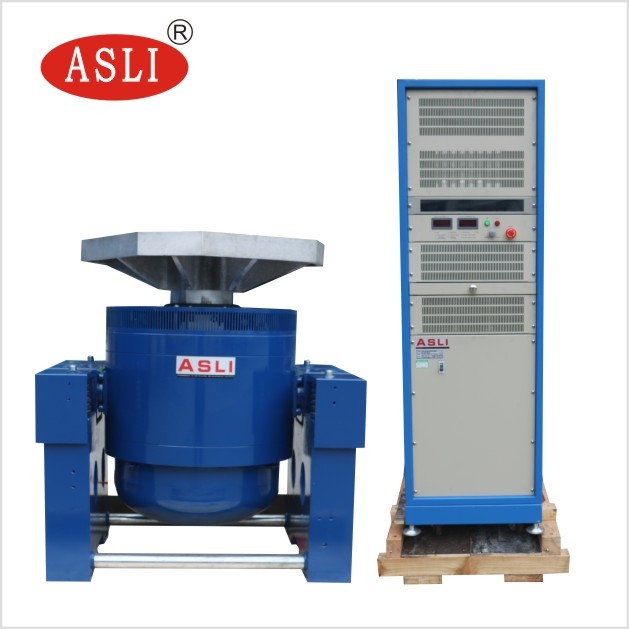

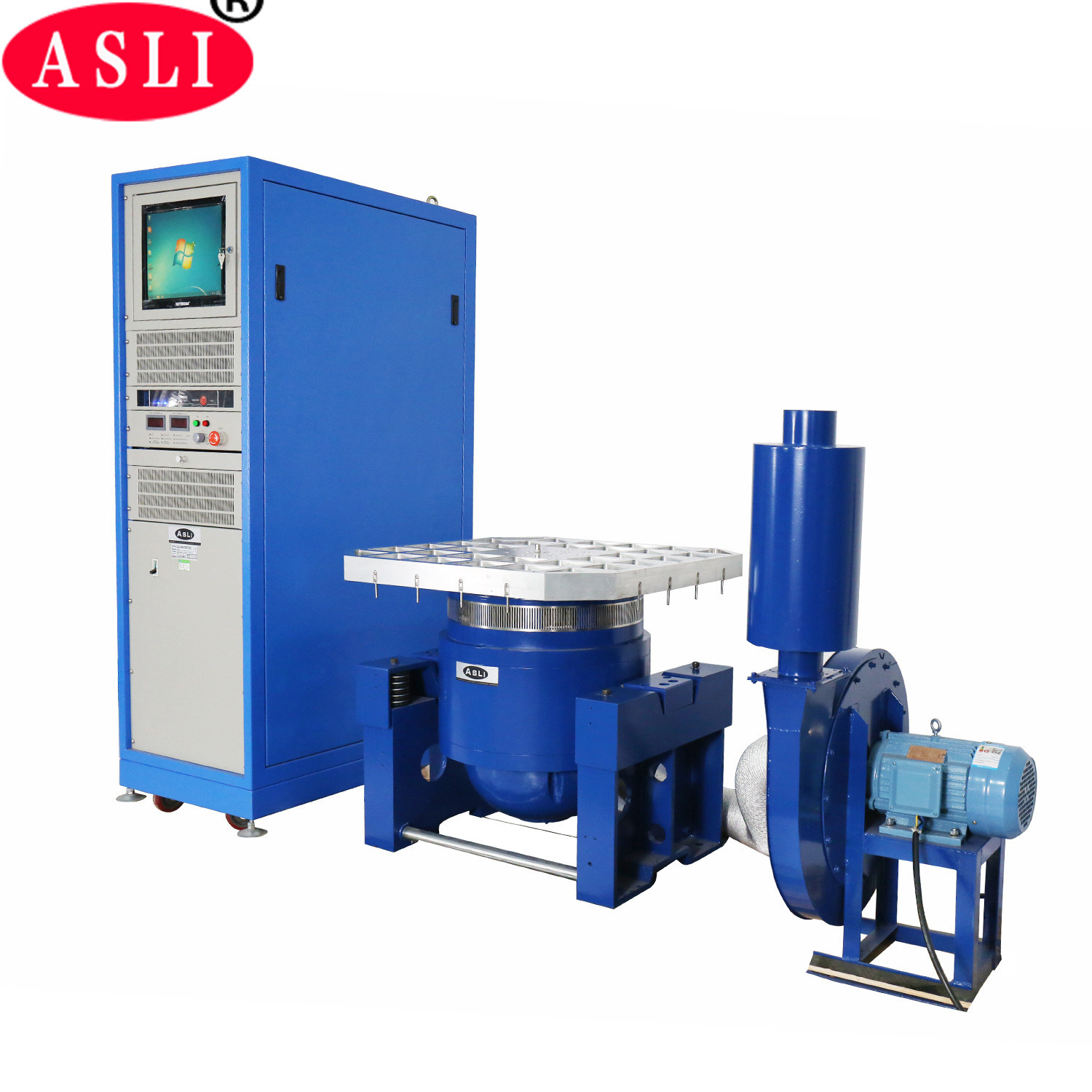

Tabela mecânica eletrodinâmica do abanador da vibração da linha central de 10KN XYZ

A mesa de vibração electrodinâmica mecânica do eixo XYZ de 10KN é um sistema de teste de vibração de alta frequência projetado para simulação precisa e multi-eixo.vibração aleatória de banda larga, e testes de choque de pulso clássico nos eixos X, Y e Z, tornando-se uma solução versátil para testes ambientais e de confiabilidade rigorosos.

Fabricado com tecnologia eletrodinâmica avançada, este sistema incorpora uma estrutura de circuito magnético duplo, círculos de ação auto-gerados, suporte aéreo,de potência não superior a 50 W, mas não superior a 150 WEstas características de design permitem a replicação precisa das condições reais de vibração e choque para a validação do produto.

Este agitador de vibração eletrodinâmica é amplamente utilizado em indústrias que exigem padrões rigorosos de teste de vibração e choque, incluindo:

• Sistemas nacionais de defesa e armas
• Engenharia da aviação e aeroespacial
• Comunicações e electrónica
• Aparelhos elétricos e aparelhos domésticos
• Ensaios de qualificação e fiabilidade dos produtos industriais

O sistema realiza testes de vibração sinusoidal de três eixos X, Y e Z, testes de vibração aleatória de banda larga e testes de pulso clássicos (meio-sinusoidal, trapezoidal,O estudo foi conduzido através de um laboratório especializado em detecção de ondas de dentaduras de serra) bem como de testes de espectro de resposta ao choque..

• Esqueleto de círculo dinâmico bem concebido que proporciona uma frequência de ressonância axial de estágio superior.
• Projetos de circuitos de dois ímãs com baixa fuga de fluxo magnético, estrutura compacta e layout racional.
• Rocker rod roller bearings com orientação de rigidez do corpo composto orientada para importação para excelente capacidade de carga excêntrica.
• Fundamento de isolamento Trunnion dedicado ao isolamento de vibração, com instalação móvel conveniente.
• Tecnologia avançada do sistema de movimentação que garante uma elevada fiabilidade do círculo dinâmico.
• Novo projeto de conduta que aumenta o efeito de arrefecimento para uma operação sustentada.
• A rigidez estática e a rigidez dinâmica do rolamento minimizam o balão, aumentando a capacidade da mesa de vibração e melhorando o desempenho de baixa frequência.

Os seguintes parâmetros aplicam-se ao modelo ES-10, conforme com o MIL STD 810 e o IEC/EN/AS 60068.2.27 normas para sistemas de agitação por vibração eletrodinâmica.

1. Força nominal: força senoidal 10000N; força aleatória 10000N; força de choque 10000N.
2. Faixa de frequência: 5 Hz a 3500 Hz ‡ frequência fixa, varredura para frente e para trás, seno, aleatório, choque.
3. Modo de freqüência de varredura: linear, logarítmico, varredura para frente e para trás, frequência fixa.
4. Frequência de varredura: 1 a 32767.
5. Tempo de freqüência de varredura: frequência fixa / 1×3600 minutos; podem ser exibidas curvas de freqüência de varredura.
6. Aceleração máxima: 1000 m/s2 (sem carga).
7. Velocidade máxima: 1,8 m/s.
8. Max. deslocamento: 51 mm p-p (sem carga), duplo pico.
9. Deslocamento de impacto: 51 mm.
10. Peso da bobina móvel: 14 kg.
11. Direcções de vibração: vibração vertical + horizontal.
12. Ondas de vibração: seno, aleatório, choque.
13. Diâmetro da bobina móvel: Φ240 mm.
14. Dimensão do sistema de vibração (mm): W1046 × H660 × D783 mm.
15. Peso do sistema de vibração: 900 kg.

• O pequeno banco de carga permite uma aceleração e uma frequência de trabalho mais elevadas, melhorando a capacidade de carga e o desempenho geral do banco de máquinas.

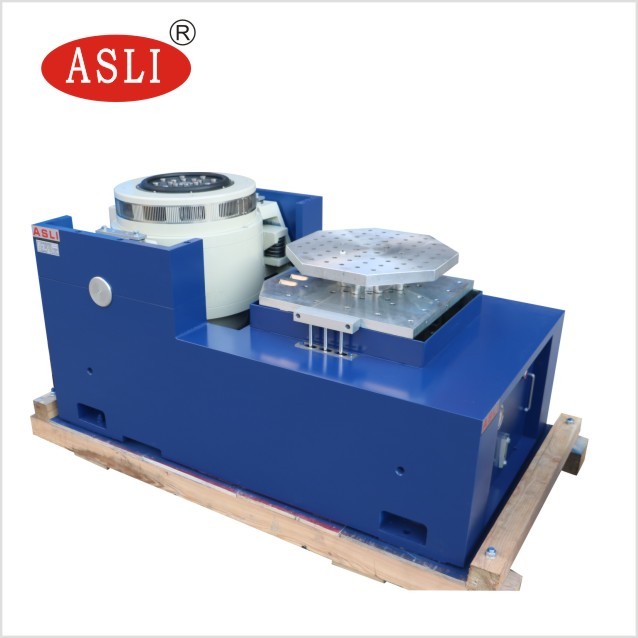

• Os bancos horizontais e os bancos de vibração são um tipo integrado com uma estrutura robusta, conveniente de instalar e ajustar.
• A pista de pressão estática com design em forma de V fornece capacidade resistente à inclinação e à carga de desvio.
• Bomba de óleo incorporada com boa estrutura para fácil operação.

1. Os utilizadores devem preparar empilhadeiras e ferramentas de mudança para mover o equipamento, uma vez que é muito pesado.
2. O ambiente de funcionamento deve estar a temperatura ambiente e com boa ventilação. É fortemente recomendável instalar um ar condicionado na área de trabalho.e lados traseiros; 1500 mm na frente.

O sistema é primeiro enrolado em película de PP, depois protegido com espuma de 10 mm entre a máquina e a caixa e, finalmente, embalado numa caixa de compensado de exportação padrão.
