Máquina do teste de vibração de IEC62133 tipo eletromagnético horizontal de alta frequência e vertical

Marca: ASLI
Número do modelo: ES-30
Local de Origem: CHINA
Certificação: CE, ISO,SGS, BV
Quantidade mínima de pedido: 1 grupo
Preço: negotiable
Capacidade de fornecimento: 100 grupos pelo quarto
Prazo de entrega: 50 dias úteis
Condições de pagamento: T/T, Western Union, L/C
embalagem padrão: caso de madeira da exportação

Detalhes do produto


força de vibração: 30 KN Máx. Aceleração: 100g
Padrão de teste: IEC62133 direção de vibração: vibração horizontal e vertical
dispacement máximo: 51 milímetros o peso de bobina movente: 40kg
Destacar

Máquina do teste de vibração do IEC 62133

,

Máquina do teste de vibração 30KN

,

IEC 62133 Shaker System eletromagnético

Descrição do produto

Visão geral do produto

A máquina de ensaio de vibração horizontal e vertical eletromagnética de alta frequência IEC62133 é um sistema de engenharia de precisão concebido para ensaios rigorosos de vibração e choque de baterias,pacotes de baterias, e uma ampla gama de produtos industriais.Resultados repetíveis de rastreio de esforço ambiental e de ensaios de fiabilidade.

O sistema fixa a bateria ou o conjunto de baterias na mesa de vibração e aplica vibrações controladas ao longo de três eixos perpendiculares uns aos outros, a frequências, acelerações,e deslocamentosDurante o ensaio, a amostra não deve vazar, perder capacidade, quebrar, incendiar-se ou explodir, assegurando-se o cumprimento dos mais elevados critérios de segurança e desempenho.

Seu escopo de aplicação é excepcionalmente amplo, abrangendo placas de circuito, baterias, aviões, navios, foguetes, mísseis, automóveis, eletrodomésticos e muitos outros produtos industriais.

Especificações do agitador
Shaker eletromagnético ¢ Parâmetros-chave
Parâmetro Valor
Força senoidal (pico) 30 kN
Força de choque (pico) 60 kN
Faixa de frequências 5 × 2800 Hz.
Deslocamento (contínuo) 51 mm
Velocidade máxima 10,8 m/s
Aceleração máxima 100 g
Diâmetro da armadura 445 mm
Frequência de ressonância de primeira ordem 2,400 Hz
Momento excêntrico admissível > 500 N·m
Peso da armadura 40 kg
Dimensão do parafuso HE/ST M10 (metrica)
Frequência de isolamento das vibrações axiais 3 Hz
Carga útil máxima 500 kg
Fuga de fluxo magnético ≤ 1 mT
Dimensões (L×W×H, desembaladas) 1,330 × 860 × 1,250 mm
Peso (desembalados) 2,500 kg
Instalação Tapete de borracha (necessários parabraços de fixação)
Especificações do amplificador de potência
Amplificador de potência
Parâmetro Valor
Saída do amplificador 30 kVA
SNR > 65 dB
Tensão de saída nominal 120 Vrs
Dimensões (L×W×H, desembaladas) 800 × 900 × 2.100 mm
Especificações do ventilador de arrefecimento
Ventilador de refrigeração Parâmetros essenciais
Parâmetro Valor
Volume do ar 0.46 m3/s
Potência 7.5 kW
Diâmetro do ducto de ar 200 mm
Pressão do ar 8.8 kPa
Instalação Conectável ao teto (até duas curvas de 90°), máxima de 20 pés
Imagens do produto

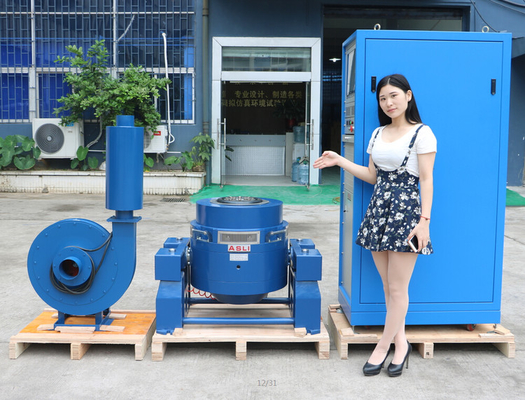

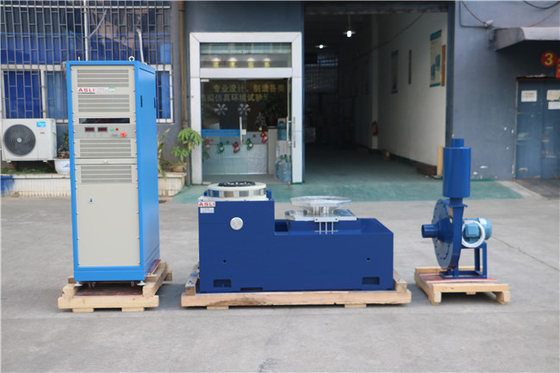

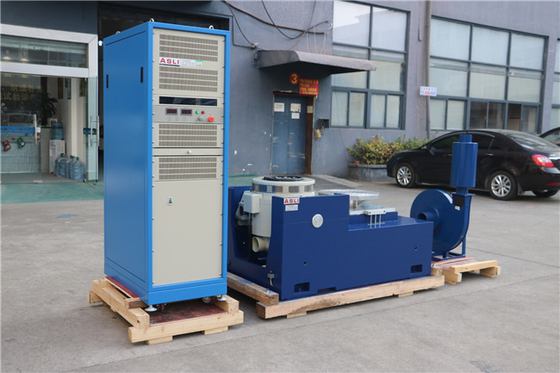

IEC62133 electromagnetic vibration test machine — full system view showing shaker, power amplifier, and cooling fan

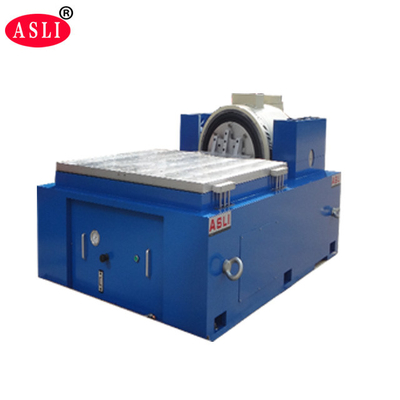

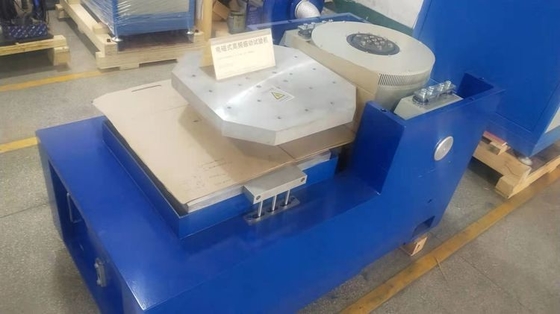

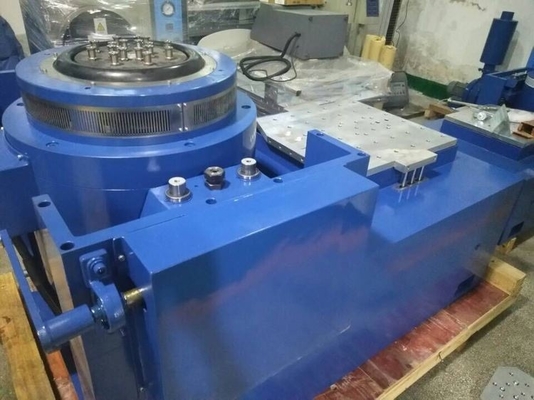

Close-up of the vibration shaker armature and mounting table for battery testingHorizontal and vertical vibration test setup with control system and cooling ductwork
Normas de ensaio aplicáveis
  • GB/T 31486-2015 Requisitos de desempenho elétrico e métodos de ensaio para a bateria de tração de veículos elétricos
  • UL 1642:2012 Standard para baterias de lítio
  • UL 2054:2012 Baterias para uso doméstico e comercial
  • UN38.3 (2012) ¢ Parte 3: Proposta de transporte de mercadorias perigosas ¢ Manual de ensaio e norma
  • IEC 62133-2:2017 Requisitos de segurança para células secundárias fechadas portáteis e para baterias fabricadas a partir delas, para utilização em aplicações portáteis Parte 2: Sistemas de lítio
  • IEC 62281:2004 ¢ Requisitos de segurança no transporte de baterias e baterias de lítio
  • IEC 60068:2007 ¢ Células galvânicas parte 4: requisitos de segurança das baterias de iões de lítio
Características essenciais
  • Operação ultra silenciosa para um ambiente de trabalho confortável
  • Base de máquina de alta qualidade para instalação conveniente e funcionamento suave
  • Circuito de controlo digitalizado com visualização de frequência e ajuste PID para maior estabilidade e fiabilidade
  • Suporta tanto os modos de operação de freqüência de varredura quanto os de freqüência fixa para atender aos diversos requisitos de ensaio
  • Projetado para eliminar interferências de campo eletromagnético fortes no circuito de controlo
  • As configurações de tempo de trabalho prolongado permitem que os produtos de ensaio alcancem durações de ensaio precisas e repetíveis



Perguntas frequentes:

P1: O que é um agitador de vibração eletrodinâmica?
RE: Um agitador de vibração eletrodinâmica é um sistema de ensaio utilizado para simular as condições de vibração que os produtos podem experimentar durante o transporte, a operação ou o serviço.É amplamente utilizado para a confiabilidade, durabilidade e ensaios de qualificação.


Q2: Que produtos podem ser testados?
RE: Pode ser utilizado para componentes eletrónicos, peças automotivas, baterias, componentes aeroespaciais, produtos elétricos, embalagens, equipamentos de comunicação,e outros produtos que exijam ensaios de vibração.


Q3: Que ensaios de vibração pode realizar o agitador?
RE: Dependendo da configuração do sistema, pode realizar vibração sinusal, vibração aleatória, teste de choque, pesquisa de ressonância, varredura de frequência e outros testes de vibração programáveis.


Q4: Qual é a frequência máxima de ensaio?
RE: A frequência máxima depende do modelo e da configuração.Por favor, forneça a sua faixa de frequência necessária para que possamos recomendar um modelo adequado..


P5: Como escolho o modelo correto da agitação?
RE: Os principais factores incluem:

  • Peso máximo da amostra
  • Dimensões da amostra
  • Direção de vibração exigida
  • Faixa de frequências
  • Aceleração máxima
  • Deslocamento
  • Norma de ensaio de vibração exigida

Com base nestes parâmetros, podemos recomendar um sistema de agitação adequado.


P6: O agitado pode produzir vibrações verticais e horizontais?
RE: Sim. Dependendo da configuração, o sistema pode ser fornecido com uma configuração de teste vertical, configuração de teste horizontal ou ambas.


P7: Pode realizar testes aleatórios de vibração?
RE: Sim. Um controlador de vibração adequado pode ser configurado para testes aleatórios de vibração, incluindo perfis de teste baseados em PSD.


P8: Pode realizar testes de choque?
RE: Sim, desde que o sistema de agitação selecionado tenha capacidade de força, deslocamento e aceleração suficientes para o perfil de choque exigido.



Um agitador de vibração eletrodinâmico oferece várias vantagens para testes de vibração de alta frequência:

  • Ampla gama de frequências: adequado para ensaios de vibração de baixa e alta frequência, especialmente para componentes eletrónicos e automotivos.
  • Alta precisão de controlo: Frequência, aceleração, deslocamento, velocidade e duração do ensaio podem ser controlados com precisão.
  • Resposta rápida: o sistema de accionamento eletrodinâmico responde rapidamente aos sinais de controlo, tornando-o adequado para testes de vibração de varredura.
  • Saída de vibração estável: o controlo de circuito fechado ajuda a manter níveis de vibração estáveis durante todo o ensaio.
  • Teste programável: os parâmetros de ensaio, tais como a gama de frequências, a taxa de varredura, a aceleração e o número de ciclos, podem ser programados automaticamente.
  • Adequado para ensaios de alta frequência: particularmente adequado para PCB/PCBA, eletrónica automotiva, sensores, conectores, baterias e outros componentes electrónicos.
  • Alta automação: os programas de teste podem ser salvos e executados automaticamente, melhorando a eficiência e a repetibilidade dos testes.
Se precisar de mais informações sobre a máquina de ensaio de vibrações eletromagnéticas de alta frequência horizontal e vertical IEC62133,Contacte-nos a qualquer momento..

Destaques do produto

O testador de vibração eletromagnética IEC62133 oferece força de 30kN, aceleração de 100g e frequência de 5-2800Hz para testes de bateria horizontais e verticais. Apresenta deslocamento de 51 mm, carga útil de 500 kg e operação ultrassilenciosa. Está em conformidade com os padrões UL, UN38.3 e IEC. Opções personalizadas disponíveis para testes confiáveis ​​e precisos.
