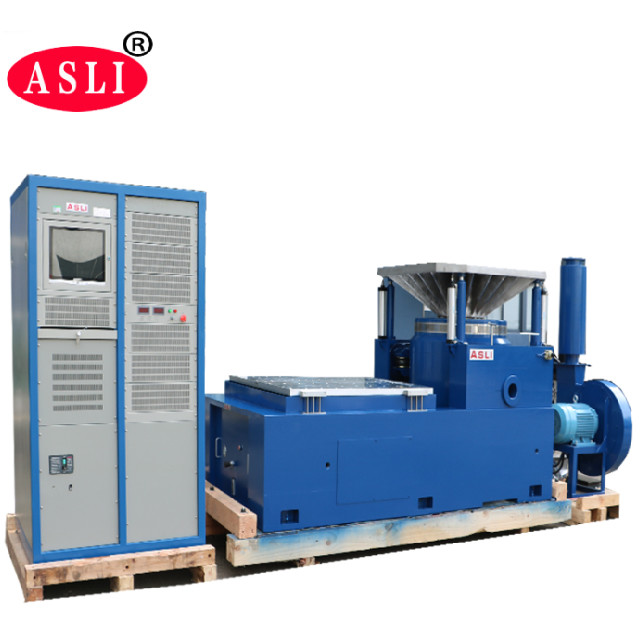

Vibração eletrodinâmica Shaker Meet DO-160G RTCA-160G ISTA 3A Stardard
Detalhes do produto
| força senoidal: | 50000N | Velocidade: | 2,0m/s |
|---|---|---|---|
| Deslocamento: | 100 mm | Freqüência: | 1 ~ 3500Hz |
| Carregando: | 750kg | Aceleração: | 100g |
| armadura: | 450 mm | Padrão de teste: | DO-160G, RTCA-160G, ISTA 3A |
| Tamanho da mesa: | 800x800mm | Aplicativo: | LED, peças automotivas |
| Destacar |
abanador eletrodinâmico da vibração 50000N,Abanador eletrodinâmico da vibração do diodo emissor de luz,Equipamento de teste da tabela da vibração de RTCA-160G |
||
Descrição do produto
Descarregar: Test Stand de vibração de alta frequência ES-30 (PDF)
A função aleatória, senoidal e de choque sistema de vibração eletrodinâmica shaker encontraDO-160G,RTCA-160G, eISTA 3AÉ amplamente utilizado em defesa, aviação, aeroespacial, comunicações, eletrônica, automóveis, eletrodomésticos e outras indústrias.Simulação das condições de trabalho reaisA sua ampla gama de aplicações, a sua notável eficácia nos ensaios e o seu desempenho fiável tornam-na uma ferramenta essencial para os ensaios de vibração.
O sistema suporta ondas senoidais, FM, varredura, programável, multiplicador de frequência, logaritmo, aceleração máxima, modulação de amplitude e funções de controle de tempo.Dispõe de controlo completo por computador com aceleração fixa simples e modos de amplitude fixaO equipamento foi submetido a testes de funcionamento contínuos sem falhas durante 3 meses, garantindo um desempenho estável e uma qualidade fiável.
| Pico seno (Pk) | 5000 Kg.f pico (50 KN) |
|---|---|
| Caso (RMS) | 5000 Kg.f r.m.s (50 KN) |
| Choque (Pk) | 10000 Kg.f pico (100 KN) @ 6 ms |
| Frequência utilizável | 1 ¢ 2500 Hz |
| Deslocamento máximo (p-p) | 100 mm (4 polegadas), 76 mm (3 polegadas) contínuo |
| Velocidade máxima | 2 m/s |
| Max. Aceleração | Sinus: 100 g (980 m/s2), aleatório: 62 g (600 m/s2) |
| Suporte de carga vertical | 500 kg |
| Frequência natural de suspensão do corpo (eixo de tração) | De potência não superior a 2 kW |
| Diâmetro da armadura | F440 mm |
| Peso da armadura | 59 kg |
| Frequência de ressonância fundamental (Tabela nua) | 2,400 Hz (nom.) ± 5% |
| Pontos de fixação da carga (norma) | 16 inserções M10 de aço inoxidável |
| Densidade de fluxo de desvio | < 10 gauss |
| Dimensões do shaker | 1670 mm L × 1150 mm D × 1300 mm H |
| Peso do Shaker | Aproximadamente 4600 kg |
| Necessidade de ar comprimido | 0.6 MPa |
A tabela a seguir enumera modelos adicionais disponíveis na série de agitadores por vibração eletrodinâmica, incluindo o modelo ES-50 destacado.Estes sistemas são adequados para ensaios de baterias de automóveis nos termos da norma EN50604, IEC62133 e as normas UN38.3.
| Modelo | Força senoidal nominal (N) | Força aleatória nominal (N) | Faixa de frequência (Hz) | Aceleração nominal (m/s2) | Velocidade nominal (m/s) | Deslocamento nominal (p-p) mm | Carga máxima (kg) | Empilhadeira móvel (kg) | Dimensão da bobina móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢ 2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Esqueleto de círculo dinâmico bem concebido com uma frequência de ressonância axial de estágio superior.
- Projetos de circuitos de dois ímãs com baixa fuga de fluxo magnético, estrutura compacta e layout racional.
- Rocker rod roller bearings com direção de rigidez do corpo composto, orientada para importação, proporcionando excelente capacidade de carga excêntrica.
- Fundamento de isolamento Trunnion dedicado ao isolamento de vibração, com instalação móvel conveniente.
- A tecnologia avançada do sistema móvel garante uma elevada fiabilidade do círculo dinâmico.
- O novo projeto de dutos aumenta o efeito de arrefecimento.
- Rigidez estática e dinâmica do rolamento com efeito de balão pequeno, aumentando a capacidade de suporte da mesa de vibração e melhorando o desempenho de baixa frequência.

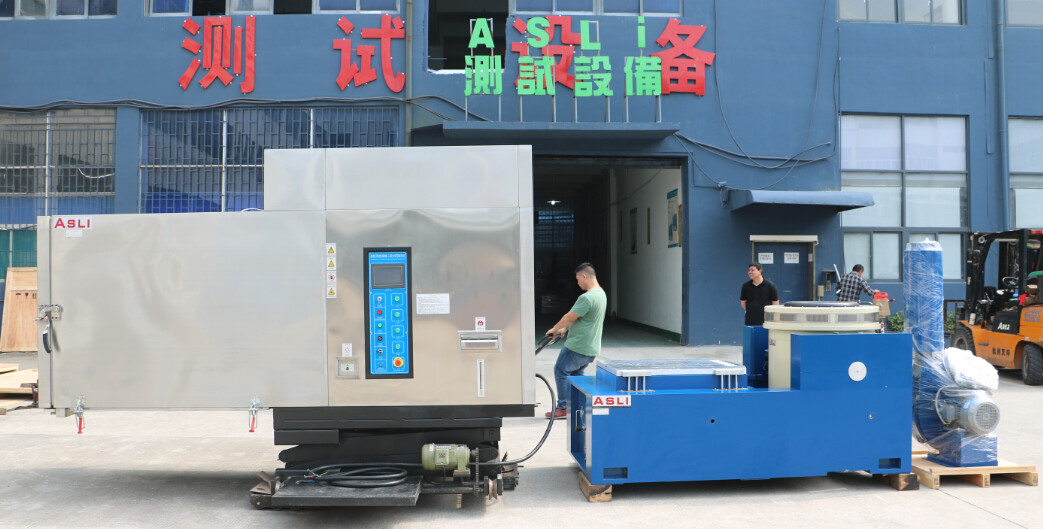

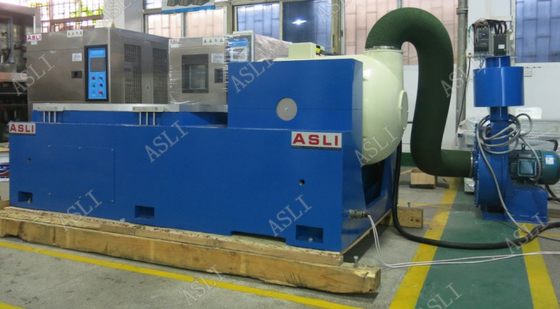

O Shaker de Vibração Eletrodinâmica que atende aos padrões DO-160G, RTCA-160G e ISTA 3A também pode ser combinado com uma câmara de temperatura e umidade para testes ambientais abrangentes.
