Padrão de alta frequência da reunião MIL-STD do sistema de teste da vibração da vibração de Vertical+Horizontal
Detalhes do produto
| força de vibração: | 30 KN | Aplicativo: | bateria, autopeças |
|---|---|---|---|
| Padrão de teste: | Padrão de MIL-STD | Aceleração: | 100g |
| Teste: | senoidal, aleatório, choque | entrada: | 1 canal |
| Deslocamento: | 100 mm | direção de vibração: | vibração vertical + horizontal |
| Destacar |
Sistema de teste padrão da vibração de MIL-STD,Sistema de teste de alta frequência da vibração 30KN,Equipamento de teste horizontal vertical da vibração |
||
Descrição do produto
Este sistema avançado de teste de vibração simula ambientes de vibração do mundo real em condições controladas de laboratório, permitindo a avaliação precisa da resistência ao impacto e da confiabilidade operacional em uma ampla gama de aplicações de teste de vibração.
Ao reproduzir simulações de seno, aleatório, busca e permanência em ressonância, choque clássico e modelo de estrada, o sistema fornece suporte essencial para garantia de qualidade do produto e pesquisa e desenvolvimento de novos produtos.
Padrões Compatíveis: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS e mais.
Baixe a Folha de Dados do Stand de Teste de Vibração de Alta Frequência ES-30 (PDF)
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

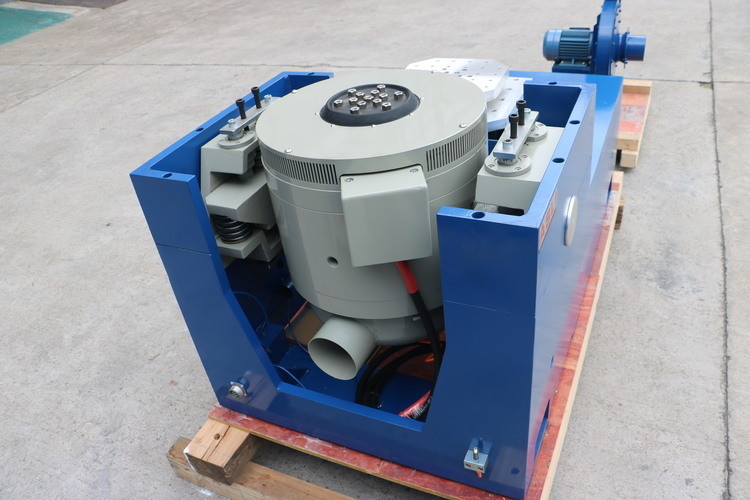

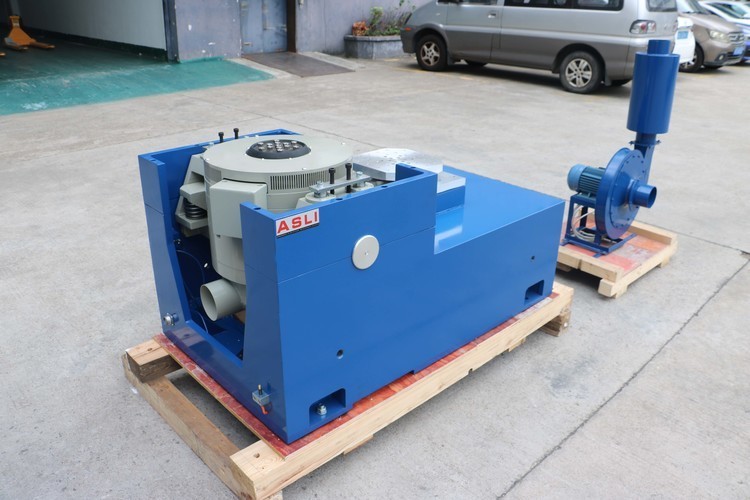

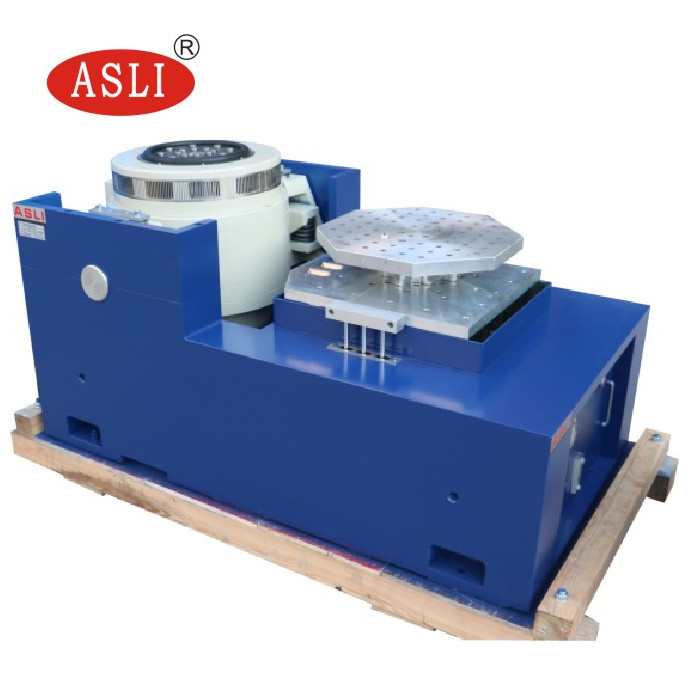

O Sistema de Teste de Vibração de Alta Frequência Vertical + Horizontal é projetado especificamente para operação prolongada e de longa duração. Ambos os modos de vibração vertical e horizontal são alcançados através da instalação de uma base resistente à vibração.
A plataforma padrão é equipada com um dispositivo de isolamento de choque de airbag de alta eficiência, minimizando a transmissão de vibração para a estrutura do edifício. Na maioria dos casos, nenhuma fundação adicional é necessária.

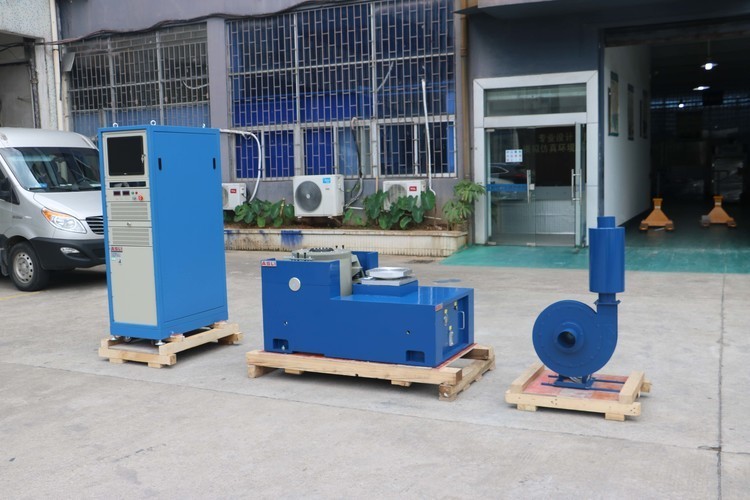

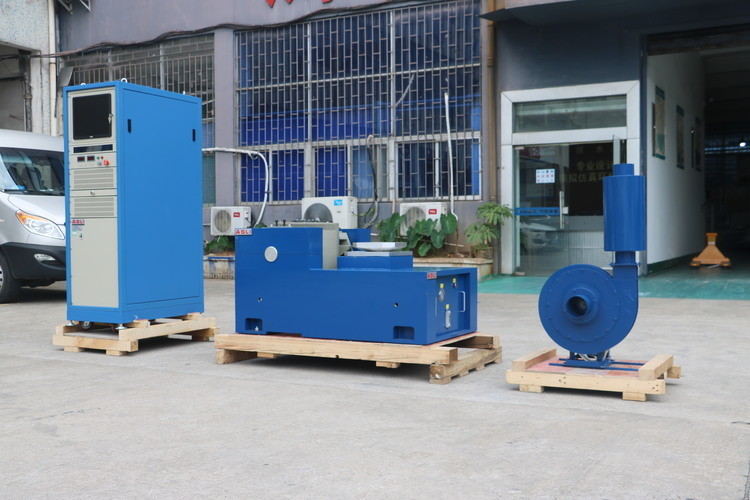

Um sistema completo de teste de vibração compreende um shaker, amplificador de potência e sistema de controle de medição de vibração. Ele é projetado de acordo com os padrões nacionais e internacionais relevantes — incluindo MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS e BS — fornecendo suporte técnico completo para o estabelecimento de protocolos de inspeção de qualidade do produto.
- Consulta técnica: orientação sobre métodos de teste, planejamento de laboratório e recomendações
- Seleção de equipamentos: esquemas de seleção e suporte a FAQ
- Projeto de esquema de teste de produto
- Comunicação com o cliente e relatórios de progresso
- Treinamento técnico: operação do equipamento, manutenção diária, diagnóstico de falhas comuns e solução de problemas
- Suporte técnico: serviços pagos especializados disponíveis com base nos requisitos do cliente
Para mais informações sobre nossos shakers de vibração de alta frequência, por favor envie-nos sua consulta. Teremos prazer em ajudar com suas necessidades específicas de teste.
Destaques do produto
O sistema de teste de vibração vertical + horizontal de alta frequência atende aos padrões MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS. Força de 30KN, aceleração de 100g, deslocamento de 100mm, testes senoidais/aleatórios/de choque. Ideal para baterias e peças automotivas. O isolamento do airbag minimiza a vibração do edifício, sem necessidade de fundação. Opções personalizadas disponíveis.
