Vibração eletrodinâmica Shaker Table 3000N da máquina do teste de vibração
Detalhes do produto
| força de vibração: | 3000N | direção de vibração: | Verticais Horizontais |
|---|---|---|---|
| Aplicativo: | peças eletrônicas | Outro nome: | Vibração Shaker Table |
| Teste: | senoidal, aleatório, choque | Deslocamento: | 25mm |
| Destacar |
máquina do teste de vibração 3000N,Vibração Shaker Table das peças da eletrônica,Abanador eletrodinâmico para aparelhos eletrodomésticos |
||
Descrição do produto
A Máquina de Teste de Vibração — Vibrador Eletrodinâmico / Mesa Vibratória — é projetada para realizar testes de vibração senoidal nos eixos X, Y e Z e testes de vibração aleatória de banda larga. Também suporta testes de pulso clássicos (meia-senoide, trapezoidal, onda dente de serra) e testes de espectro de resposta de choque. Esses sistemas são amplamente implantados nas indústrias de defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos e eletrodomésticos.
| Modelo | ES-3 |
| Força Senoidal | 300 kgf |
| Força Aleatória | 300 kgf |
| Força de Impacto | 600 kgf |
| Faixa de Frequência | 3–3500 Hz |
| Deslocamento Contínuo | 25 mm |
| Deslocamento de Impacto | 25 mm |
| Velocidade Máxima | 1,8 m/s |
| Aceleração Máxima | 981 m/s² |
| Diâmetro da Bobina Móvel | Φ150 mm |
| Momento Excêntrico Permissível | >196 N·m |
| Pontos de Conexão de Carga | 6 pontos |
| Massa Equivalente das Partes Móveis | 3 kg |
| Tamanho do Parafuso da Bancada (Padrão) | M8 |
| Layout dos Parafusos (Diâmetro, Circunferência) | 8 em Φ100 mm, 8 em Φ200 mm |
| Frequência de Isolamento Axial | <3 Hz |
| Carga Máxima | 120 kg |
| Vazamento de Fluxo Magnético | <1 mT |
| Dimensões (Sem Embalagem) (C×L×A) | 730 mm × 550 mm × 650 mm |
| Peso da Mesa Vibratória | 450 kg |
- Esqueleto de círculo dinâmico bem projetado com uma frequência de ressonância axial mais alta.
- O design de dois circuitos magnéticos garante baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
- Rolamentos de rolos da haste basculante com rigidez do corpo composto reta e orientada para importação para alta capacidade de carga excêntrica.
- Base de isolamento de pivô dedicada para uso em hormônio, com conveniência móvel para instalação.
- O sistema avançado de movimento garante alta confiabilidade do círculo dinâmico.
- O novo design do duto aprimora o efeito de resfriamento.
- A rigidez estática e a rigidez dinâmica do pequeno balão do rolamento aumentam a capacidade de carga da mesa vibratória e melhoram o desempenho de baixa frequência.

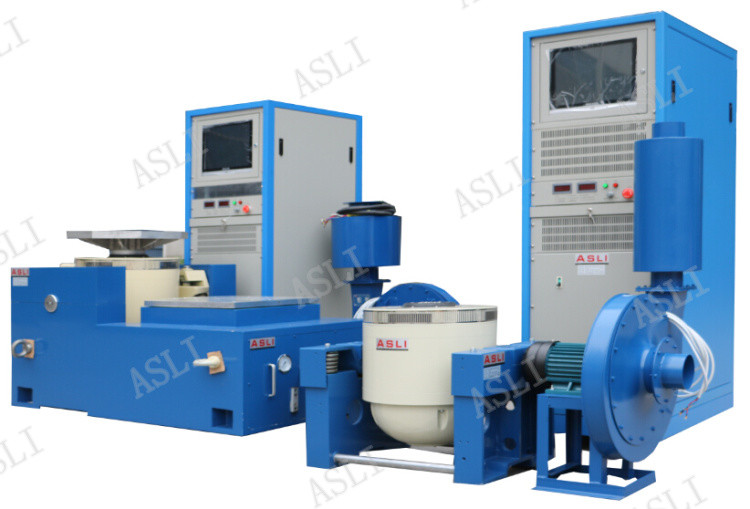

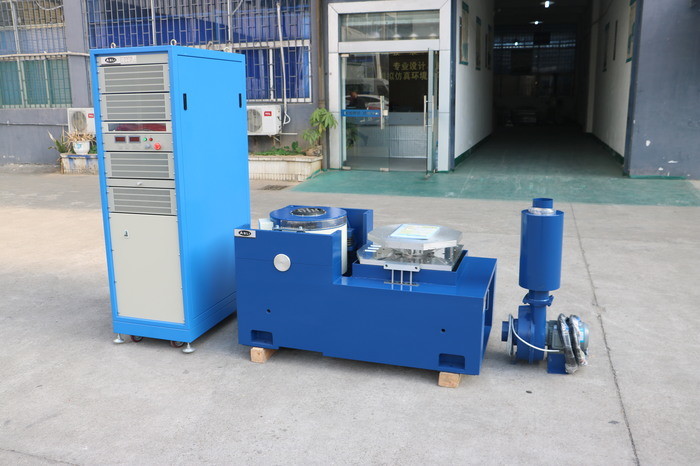

A Máquina de Teste de Vibração Eletromagnética de Alta Frequência compreende os seguintes componentes:
- Bancada de teste de vibração
- Amplificador de potência

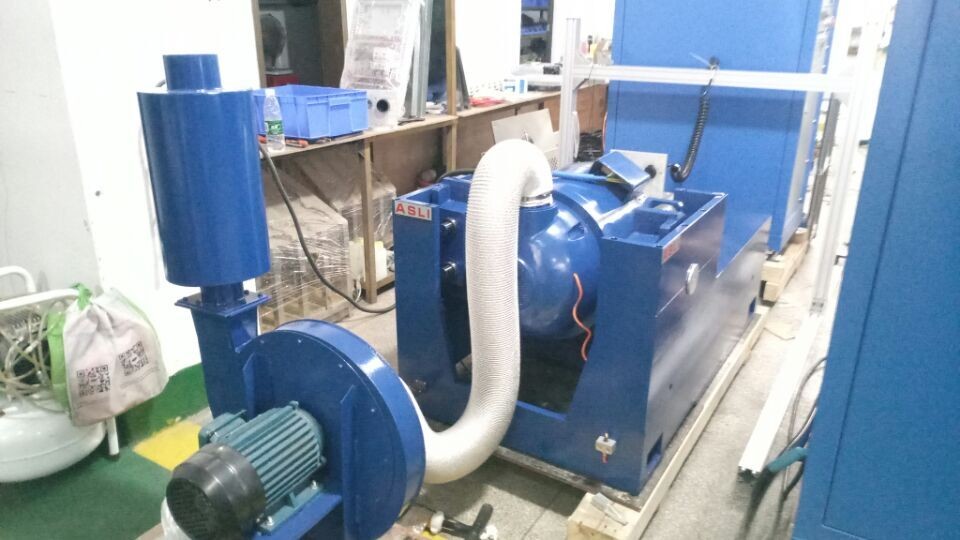

- Ventilador de refrigeração
- Mesa deslizante
- Expansor vertical
- Dentro de uma pequena bancada de carga, são realizadas acelerações e frequências de trabalho mais altas, melhorando a capacidade de carga e o desempenho geral da bancada da máquina.

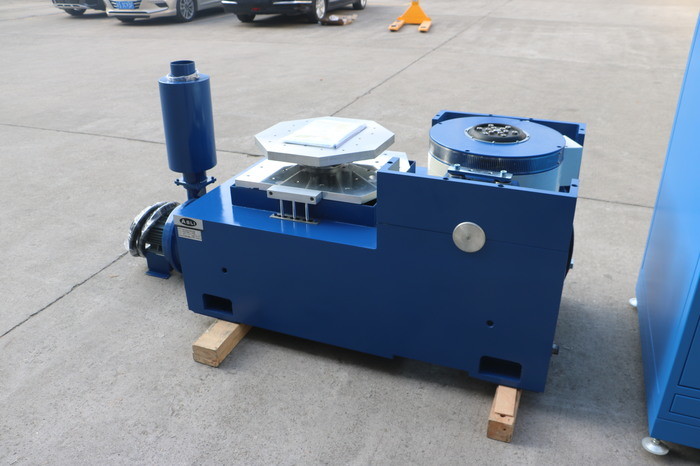

- A bancada horizontal e a bancada de vibração são do tipo integral com uma estrutura perfeita, oferecendo conveniência para instalação e ajuste.
- Trilho de pressão estática, em V, com capacidade para operação resistente a inclinação e carga enviesada.
- Bomba de óleo embutida com boa estrutura e fácil operação.
A bancada estendida vertical VT e as braçadeiras especificadas são calculadas com precisão e projetadas elaboradamente para garantir que o cliente obtenha o melhor desempenho de acordo com especificações perfeitas.
FAQ:
Q1: O que é um Vibrador Eletrodinâmico?
R: Um vibrador eletrodinâmico é um sistema de teste usado para simular as condições de vibração que os produtos podem experimentar durante o transporte, operação ou serviço. É amplamente utilizado para testes de confiabilidade, durabilidade e qualificação.
Q2: Quais produtos podem ser testados?
R: Pode ser usado para componentes eletrônicos, peças automotivas, baterias, componentes aeroespaciais, produtos elétricos, embalagens, equipamentos de comunicação e outros produtos que requerem testes de vibração.
Q3: Quais testes de vibração o vibrador pode realizar?
R: Dependendo da configuração do sistema, ele pode realizar vibração senoidal, vibração aleatória, teste de choque, busca de ressonância, varredura de frequência e outros testes de vibração programáveis.
Q4: Qual é a frequência máxima de teste?
R: A frequência máxima depende do modelo e da configuração. Diferentes modelos de vibradores estão disponíveis para diferentes requisitos de frequência. Por favor, forneça sua faixa de frequência necessária para que possamos recomendar um modelo adequado.
Q5: Como seleciono o modelo de vibrador correto?
R: Os principais fatores incluem:
- Peso máximo da amostra
- Dimensões da amostra
- Direção de vibração necessária
- Faixa de frequência
- Aceleração máxima
- Deslocamento
- Padrão de teste de vibração necessário
Com base nesses parâmetros, podemos recomendar um sistema de vibrador adequado.
Q6: O vibrador pode realizar vibração vertical e horizontal?
R: Sim. Dependendo da configuração, o sistema pode ser fornecido com uma configuração de teste vertical, configuração de teste horizontal ou ambas.
Q7: Ele pode realizar testes de vibração aleatória?
R: Sim. Um controlador de vibração adequado pode ser configurado para testes de vibração aleatória, incluindo perfis de teste baseados em PSD.
Q8: Ele pode realizar testes de choque?
R: Sim, desde que o sistema de vibrador selecionado tenha força, deslocamento e capacidade de aceleração suficientes para o perfil de choque necessário.
Um vibrador eletrodinâmico oferece várias vantagens para testes de vibração de alta frequência:
- Ampla faixa de frequência: Adequado para testes de vibração de baixa e alta frequência, especialmente para componentes eletrônicos e automotivos.
- Alta precisão de controle: Frequência, aceleração, deslocamento, velocidade e duração do teste podem ser controlados com precisão.
- Resposta rápida: O sistema de acionamento eletrodinâmico responde rapidamente aos sinais de controle, tornando-o adequado para testes de vibração de varredura.
- Saída de vibração estável: O controle em malha fechada ajuda a manter níveis de vibração estáveis durante todo o teste.
- Testes programáveis: Parâmetros de teste como faixa de frequência, taxa de varredura, aceleração e número de ciclos podem ser programados automaticamente.
- Adequado para testes de alta frequência: Particularmente adequado para PCB/PCBA, eletrônicos automotivos, sensores, conectores, baterias e outros componentes eletrônicos.
- Alta automação: Programas de teste podem ser salvos e executados automaticamente, melhorando a eficiência e a repetibilidade dos testes.
Destaques do produto
Mesa vibratória eletrodinâmica 3000N para testes senoidais X, Y, Z, aleatórios e de choque. Design durável e eficiente com baixo vazamento magnético, deslocamento de 25 mm, capacidade de carga de 120 kg e faixa de 3 a 3500 Hz. Ideal para aplicações eletrônicas, aeroespaciais e de defesa.
