2000kg. Máquina da vibração da agitação de F, 1.6m/S Shaker Systems eletrodinâmico
Product Details
| Força senoidal: | 20000N | Velocidade: | 10,6 m/s |
|---|---|---|---|
| Direção da vibração: | Vertical | Aceleração: | 100 g |
| Frequência: | 3 ~ 3000 Hz | Potência: | 380v 3 fases |
| Deslocamento: | 51 mm | bobina movente: | 320nm |
| Destacar |
máquina da vibração da agitação 2000kg.f,máquina da vibração da agitação 1.6m/s,sistemas eletrodinâmicos do abanador 1.6m/s |
||
Product Description

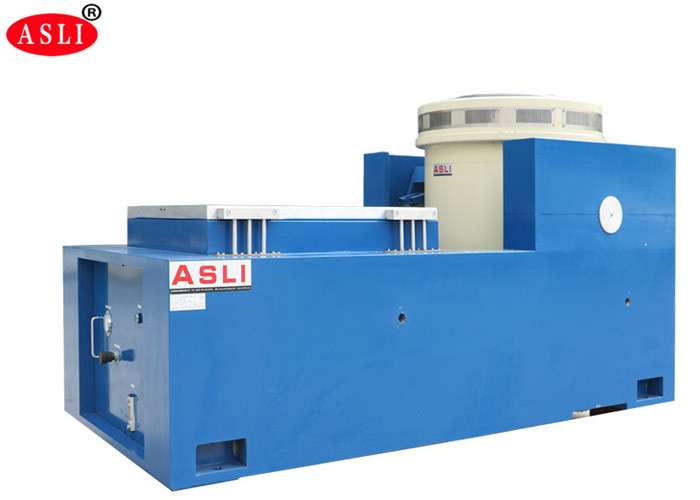

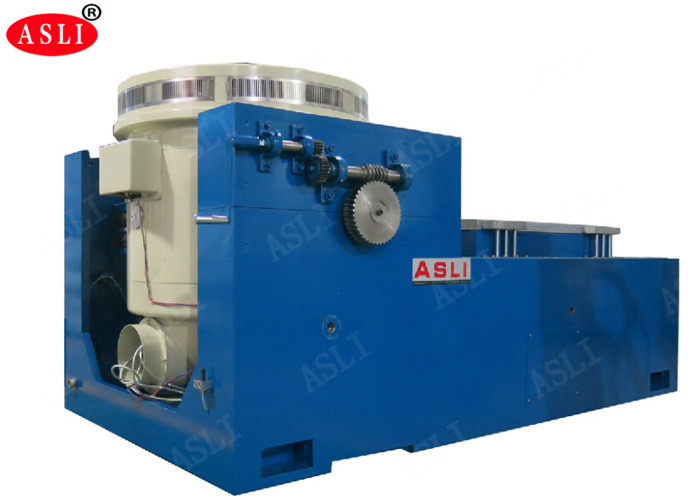

Sistemas de teste de vibração automotiva de primeira linha projetados para simular condições dinâmicas de ambiente operacional e de campo. Este sistema de shaker eletrodinâmico de 2000 kgf oferece testes de vibração confiáveis e de alta frequência para uma ampla gama de aplicações industriais.
O teste de vibração é um processo que monitora os níveis e padrões de sinais de vibração dentro de um componente, máquina ou estrutura para detectar eventos de vibração anormais e avaliar a condição geral do objeto de teste.
Somos um fabricante de mesas vibratórias eletromagnéticas de três eixos e testadores de laboratório de choque de vibração de grande sucesso. Nossos sistemas adotam tecnologias modernas avançadas, incluindo estrutura de circuito duplo magnético, círculos de ação de esqueleto autogerados, suporte aéreo, rolamentos e guia linear, e isolamento de pivô. Essas tecnologias permitem a conclusão de testes de vibração senoidal nos três eixos X, Y, Z e testes de vibração aleatória de banda larga, bem como testes de pulso clássicos (onda senoidal, trapezoidal, dente de serra) e testes de espectro de resposta de choque.
Esses produtos são amplamente utilizados nas indústrias de defesa nacional, armas, aviação, aeroespacial, comunicações, eletrônicos, eletrodomésticos e eletrodomésticos.
- Esqueleto de círculo dinâmico bem projetado com maior frequência de ressonância axial.
- Design de dois circuitos magnéticos com baixo vazamento de fluxo magnético, estrutura compacta e layout racional.
- Rolamentos de rolo da haste basculante com orientação de rigidez do corpo composto reto e orientado para importação, proporcionando excelente capacidade de carga excêntrica.
- Fundação de isolamento de pivô dedicada ao uso de hormônio, com instalação móvel conveniente.
- Sistema avançado de movimento garante alta confiabilidade do círculo dinâmico.
- Novo design de duto aprimora o efeito de resfriamento.
- A rigidez estática e a rigidez dinâmica do pequeno balão do rolamento aumentam a capacidade da mesa vibratória e melhoram o desempenho de baixa frequência.
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Dentro de um pequeno banco de carga, maior aceleração e frequência de trabalho são realizadas, melhorando a capacidade de carga e o desempenho do banco da máquina inteira.
- O banco horizontal e o banco de vibração são um tipo integral com estrutura perfeita, oferecendo conveniência para instalação e ajuste.
- Trilho de pressão estática, design em V, com capacidade para resistência à inclinação e resistência à carga enviesada.
- Bomba de óleo embutida com boa estrutura e fácil operação.
| Modelo | Tamanho do Banco (mm) | Faixa de Frequência (Hz) | Peso das Peças Móveis (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
O banco estendido vertical VT e as braçadeiras especificadas são calculados com precisão e projetados elaboradamente para garantir que o cliente obtenha o melhor desempenho, com base em uma estrutura perfeita, material de alta qualidade e mão de obra superior.
| Modelo | Peso (kg) | Frequência Máx. (Hz) | Tamanho do Banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banco Redondo) | 220 | 350 | Φ1200 |
Para mais informações sobre nossosSistemas de Teste de Vibração Automotiva de Primeira Linha projetados para simular condições dinâmicas de ambiente operacional e de campo,entre em contato conosco!
