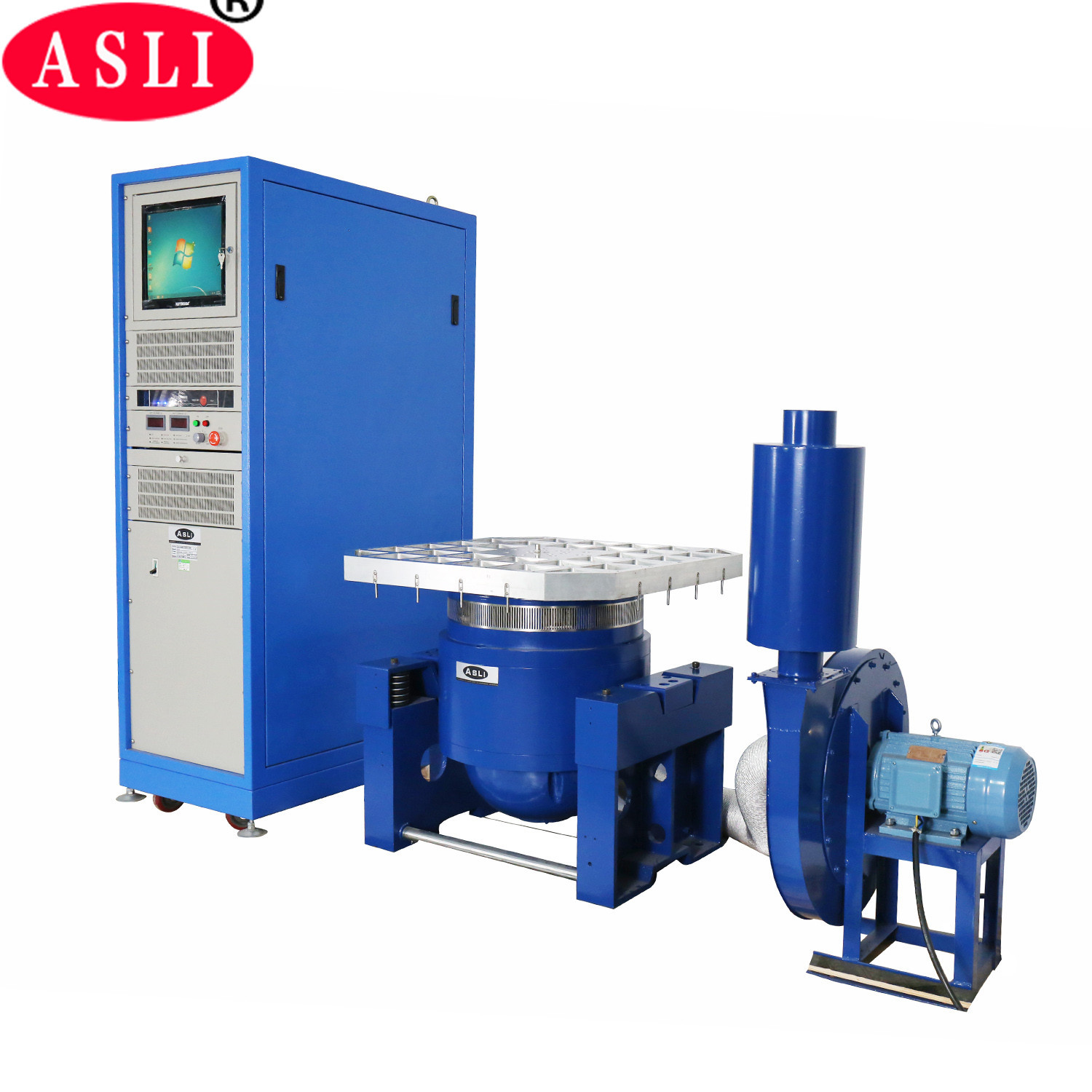

Equipamento de teste eletrodinâmico vertical da vibração de JESD 22-B103B
Product Details
| Força de choque: | 1200 N | Direção da vibração: | teste de vibração horizontal veritical |
|---|---|---|---|
| Padrão: | Padrão ISTA | Aplicação: | Embalagem |
| Deslocamento: | 25 mm | Aceleração: | 100 g |
| Destacar |
Equipamento de teste da vibração de JESD 22-B103B,Equipamento de teste eletrodinâmico vertical da vibração,JESD 22-B103B Abanador eletrodinâmico da vibração |
||
Product Description
Este sistema de teste de vibração vertical é projetado especificamente para atender ao padrão JESD 22-B103B para componentes eletrônicos. Ele fornece simulação precisa e confiável de condições de vibração para avaliar a integridade estrutural e o desempenho de baterias, pacotes de baterias e conjuntos eletrônicos sob estresse dinâmico.
- GB/T 31486-2015 – Requisitos de desempenho elétrico e métodos de teste para baterias de tração de veículos elétricos
- UL 1642:2012 – Padrão para baterias de lítio
- UL 2054:2012 – Baterias Domésticas e Comerciais
- UN38.3 (2012) – Parte 3: Proposta para transporte de mercadorias perigosas – manual de teste e padrão
- IEC 62133-2:2017 – Requisitos de segurança para células secundárias seladas portáteis e para baterias feitas a partir delas, para uso em aplicações portáteis – Parte 2: Sistemas de Lítio
- IEC 62281:2004 – Os requisitos de segurança no transporte de baterias de lítio e baterias
- IEC 60086:2007 – Célula galvânica parte 4: os requisitos de segurança de baterias de íon-lítio
O sistema de teste de vibração é projetado de acordo com os requisitos padrão de teste de bateria. Sob condições controladas, a bateria ou o pacote de bateria é fixado firmemente à mesa de vibração. O sistema, então, aplica modos prescritos de frequência, aceleração e deslocamento ao longo de três eixos mutuamente perpendiculares. Durante todo o teste, a amostra da bateria não deve vazar, perder voltagem, sofrer danos, pegar fogo ou explodir.
| Modelo | Força Senoidal Nominal (N) | Força Aleatória Nominal (N) | Faixa de Frequência (Hz) | Aceleração Nominal (m/s²) | Velocidade Nominal (m/s) | Deslocamento Nominal (p-p) mm | Carga Máx. (Kg) | Bobina Móvel (Kg) | Dimensão da Bobina Móvel (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
Além de bancadas de teste de vibração, nosso portfólio de produtos também abrange:
- Série de Testes de Temperatura / Umidade: Câmara de teste de temperatura e umidade, Câmara de estabilidade walk-in, Câmara de teste de choque térmico, Câmara de teste de umidade UV, Câmara de temperatura de taxa de rampa.
- Série de Testes de Envelhecimento: Forno de alta temperatura, Forno de secagem a vácuo, Câmara de teste de envelhecimento por ventilação, Câmara de teste de envelhecimento a vapor, Câmara de teste de ozônio, Equipamento de teste de burn-in.
- Série de Testes de Simulação de Intempéries: Câmara de teste de spray de chuva, Câmara de teste de poeira, Câmara de teste de envelhecimento por lâmpada de xenônio, Câmara de teste de resistência UV.
- Série de Testes Mecânicos: Máquina de teste de vibração, Máquina de teste de queda, Máquina de teste de impacto, Testador de choque mecânico de aceleração e mais.
